Техническое обслуживание

72

8

Описание

Номинальный ток

предохранителя

Защищаемый элемент

K/LOCK

7,5A

Переключатель спортивного режима, дверной модуль водителя/пассажира,
блокировка ключа зажигания

ILLUMI

7,5A

МПП

RR S/WARMER

20A

Реле подогрева задних сидений

SEAT WARMER

20A

Модуль подогрева водительского сиденья, модуль подогрева пассажирского
сиденья, модуль управления системой климат-контроля водителя-пассажира

SUNROOF

25A

Модуль люка в крыше

TPMS

7,5A

Модуль контроля давления в шинах

S/TILT

20A

Модуль наклона и выдвижения

PASS P/SEAT

20A

Выключатель электропривода пассажирского сиденья

DRIVER P/SEAT

30A

Выключатель электропривода водительского сиденья, выключатель
поясничной опоры водителя, модуль управления IMS

ACC

7,5A

Головное устройство аудио, аудио/видео и навигации, модуль экстренного
вызова MTS, модуль управления интеллектуальным ключом, система
кругового обзора, УСИЛ JBL

FRT CIGAR

15A

Прикуриватель

START

7,5A

Реле охранной сигнализации, пусковое реле

AIR BAG IND.

7,5A

Комбинация приборов (индикатор подушки безопасности)

ABS

7,5A

Модуль управления системой ABS, модуль управления системой ESC, реле
системы DBC, датчик угла поворота рулевого колеса, выключатель
противоударных нашивок

8 73

Техническое обслуживание

Описание

Номинальный ток

предохранителя

Номинальный ток предохранителя

IGN 1

7,5A

Реостат, модуль управления пневматической подвеской,
электрохроматическое зеркало, электродвигатель переднего
стеклоочистителя, модуль управления интеллектуальным ключом,
универсальный диагностический разъем, модуль экстренного вызова MTS,
звуковой сигнал системы помощи при парковке задним ходом, выключатель
системы помощи при парковке задним ходом, переключатель спортивного
режима, головной блок аудио, аудио/видео и навигации, переключатель стоп-
сигналов, датчик автоматического регулирования угла наклона фар
головного света, генератор, многофункциональный переключатель, модуль
контроля давления в шинах, радар системы обнаружения объектов в
непросматриваемой зоне слева/справа, модуль регулировки наклона и
вылета рулевого колеса, модуль управления системой кондиционирования
передней части салона, комбинация приборов, выключатель контрольной
лампы топливного фильтра, модуль управления системой предупреждения о
покидании полосы движения, передний/задний датчик системы помощи при
парковке - левый/правый, передний/задний центральный датчик системы
помощи при парковке - левый/правый

ENG

7,5A

ECM, модуль управления трансмиссией, 4WD ECM, датчик расхода воздуха,
модуль управления интеллектуальным ключом, выключатель зажигания,
универсальный диагностический разъем

AIR BAG

15A

Модуль управления системой SRS

DDM

30A

Модуль двери водителя, предохранительный модуль электрического
стеклоподъемника водительской двери

ADM

30A

Датчик двери пассажира, предохранительный модуль электрического
стеклоподъемника пассажирской двери

Техническое обслуживание

74

8

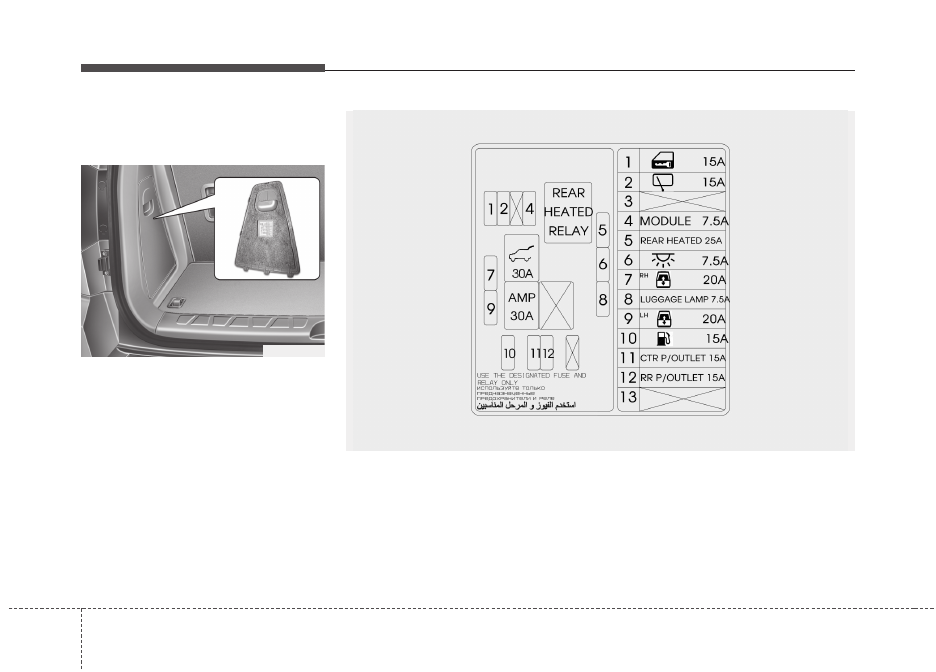

Панель внутренних
предохранителей
(багажное отделение)

OHM078043

OHM076069

8 75

Техническое обслуживание

Панель внутренних предохранителей (багажное отделение)

Описание

Номинальный ток

предохранителя

Защищаемый элемент

D/LOCK

15A

Реле блокировки/разблокировки задних дверей

RR WIPER

15A

Реле электромотора заднего стеклоочистителя

MODULE 1

7,5A

Выключатель консоли левый/правый

RR DEFOG

25A

Реле системы устранения запотевания заднего стекла

RR P/WIN-RH

20A

Реле правого заднего электростеклоподъемника (вверх/вниз)

LUGGAGE

7,5A

Лампа багажного отделения

RR P/WIN-LH

20A

Реле левого заднего электростеклоподъемника (вверх/вниз)

FUEL DR

15A

Реле лючка горловины топливного бака

CONSOL P/OUT

15A

Розетка питания на консоли

RR P/OUT

15A

Задняя розетка питания

T/G POWER LATCH

30A

Модуль управления двери багажного отделения

AMP

30A

УСИЛ JBL
