Kia Mohave (2017 год). Руководство - часть 3

Знакомство с вашим автомобилем

4

2

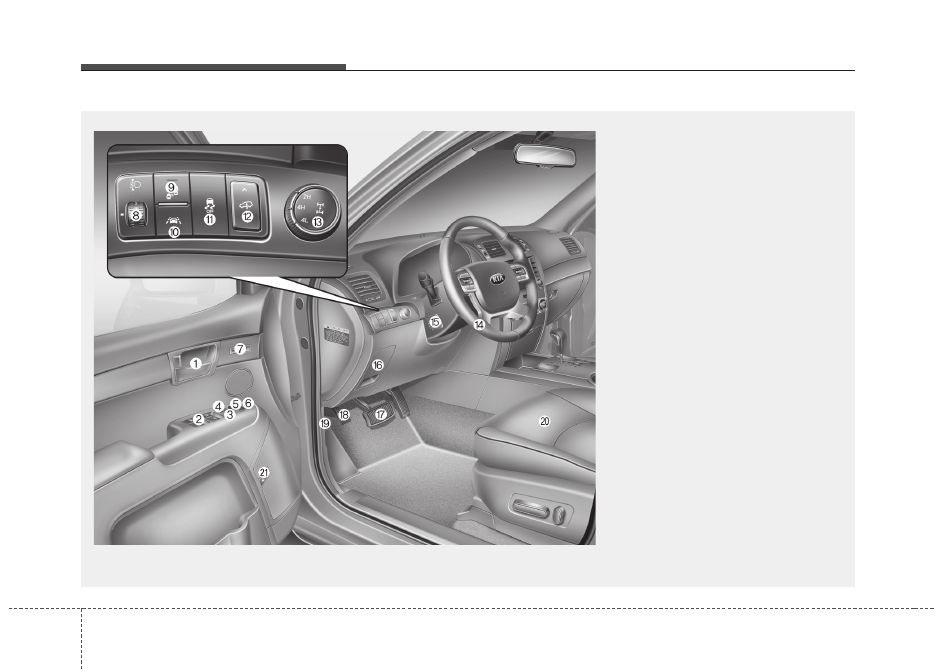

ОБЩИЙ ВИД САЛОНА

1. Внутренняя ручка двери................................4-20
2. Переключатель

электростеклоподъемников ..........................4-27

3. Переключатель централизованного

управления замками дверей.........................4-21

4. Кнопка блокировки

электростеклоподъемников ..........................4-31

5. Складывание наружных зеркал

заднего вид.....................................................4-51

6. Управление наружными зеркалами

заднего вида...................................................4-52

7. Кнопка системы запоминания положения

места водителя ..............................................3-10

8. Регулятор угла наклона передних

фар................................................................4-120

9. Кнопка включения/выключения системы

обнаружения объектов в непросматриваемой
зоне (BSD) ......................................................6-71

10. Кнопка включения/выключения системы

слежения за дорожной разметкой (LDWS) ..6-66

11. Кнопка выключения системы курсовой

устойчивости (ESC)......................................6-47

12. Переключатель системы предотвращения

провала тяги на низких оборотах (ALS).....6-56

13. Рукоятка переключения режимов полного

привода*........................................................6-29

14. Руль...............................................................4-44
15. Рычаг/кнопка регулирования наклона руля и

расстояния от него до приборной панели .4-46

16. Внутренняя панель

предохранителей .........................................8-66

17. Педаль тормоза ...........................................6-40
18. Педаль стояночного тормоза ......................6-42
19. Рычаг открытия капота ................................4-33
20. Сиденье ..........................................................3-2
21. Рычаг открывания крышки топливного

бака ...............................................................4-35

OHM016012L

❈ Реальная форма может отличаться от показанной на рисунке.

2 5

Знакомство с вашим автомобилем

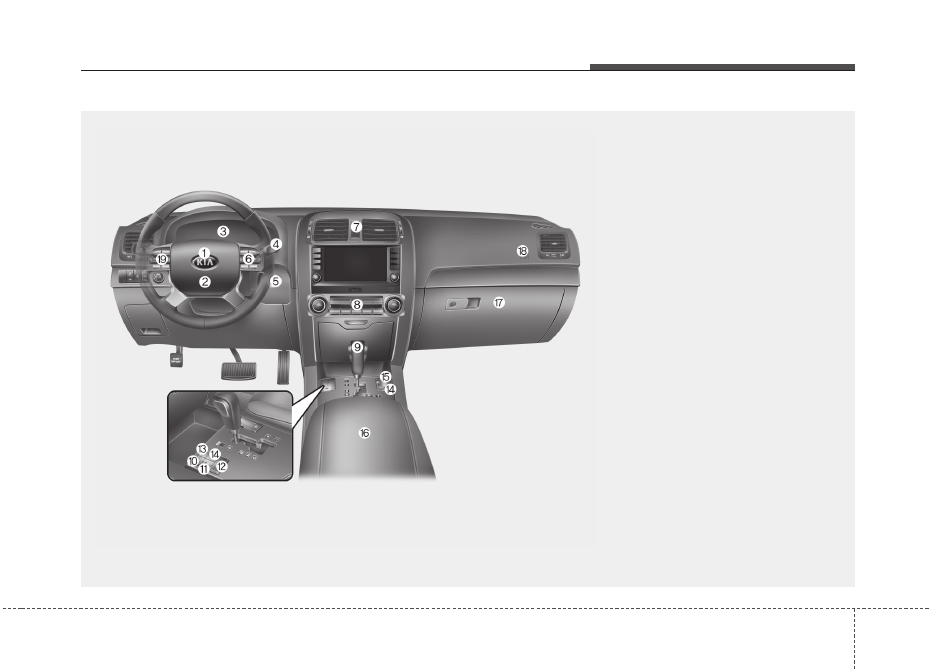

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ

1. Фронтальная подушка безопасности

водителя ..........................................3-69

2. Сигнал звуковой ..............................4-47

3. Приборная панель ..........................4-54

4. Рычаг управления стеклоочистителем

и стеклоомывателем ....................4-121

5. Выключатель зажигания или кнопка

пуск/останов двигателя ............6-7,6-12

6. Система круиз-контроля ................6-59

7. Световая аварийная сигнализация ......7-2

8. Система управления искусственным

климатом ........................................4-132

9. Рычаг переключения передач..........6-19

10. Кнопка включения/выключения

задних противотуманных фар ....4-119

11. Кнопка подогрева руля..................4-46

12. Подогрев переднего сиденья ....4-163

Вентиляция переднего сиденья ..4-166

13. Кнопка включения/выключения

системы помощи при парковке ..4-104

14. Кнопка включения/выключения

системы кругового обзора ..........4-110

15. Порты AUX, USB..............................5-4

16. Бардачок центральной консоли ..4-155

17. Бардачок ......................................4-157

18. Фронтальная подушка безопасности

пассажира ......................................3-69

19. Регуляторы звука на

рулевом колесе................................5-3

OHM016002L

❈ Реальная форма может отличаться от показанной на рисунке.

Знакомство с вашим автомобилем

6

2

МОТОРНЫЙ ОТСЕК

OHM076070L

■

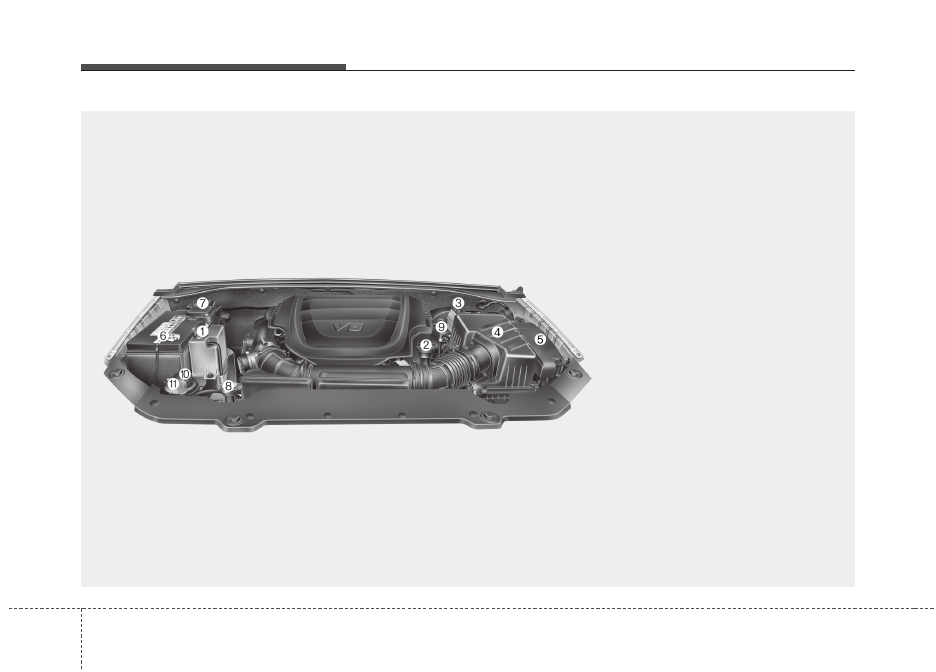

■ Бензиновый двигатель (Lambda 3,8L) - MPI

❈ Реальная форма может отличаться от показанной на рисунке.

1. Бачок для охлаждающей жидкости

двигателя .........................................8-28

2. Крышка маслозаливной горловины

двигателя .........................................8-25

3. Бачок для тормозной жидкости .....8-31

4. Воздушный фильтр .........................8-38

5. Блок предохранителей ...................8-68

6. Отрицательная клемма

аккумуляторной батареи ................8-45

7. Положительная клемма

аккумуляторной батареи ................8-45

8. Крышка радиатора..........................8-29

9. Масляный щуп ................................8-24

10. Бачок для жидкости усилителя

рулевого управления ....................8-33

11. Бачок для жидкости омывателя

ветрового стекла ...........................8-35

2 7

Знакомство с вашим автомобилем

OHM076071L

■

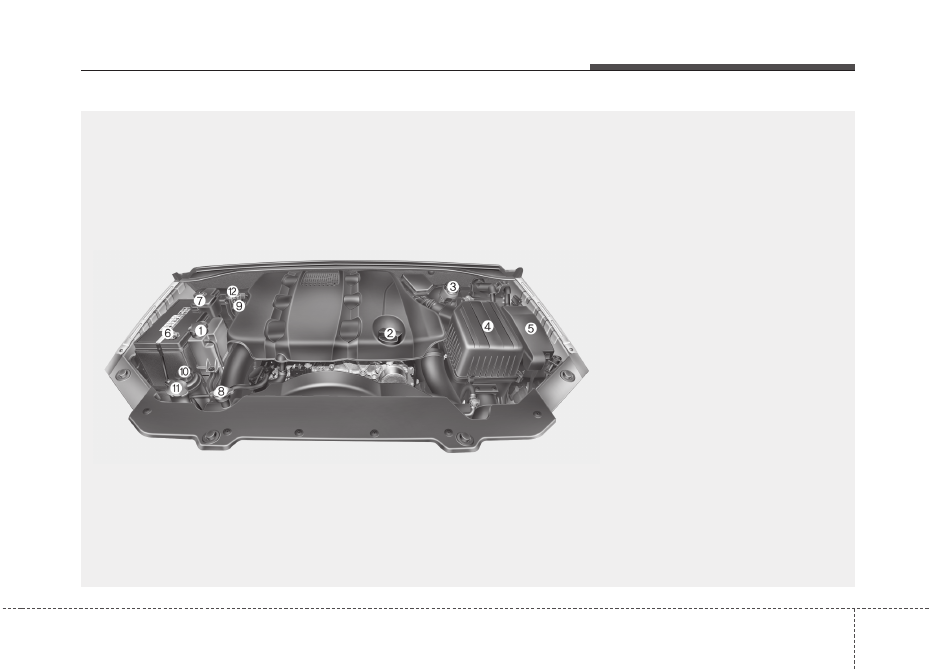

■ Дизельный двигатель (3,0L)

❈ Реальная форма может отличаться от показанной на рисунке.

1. Бачок для охлаждающей жидкости

двигателя .........................................8-28

2. Крышка маслозаливной горловины

двигателя .........................................8-26

3. Бачок для тормозной жидкости .....8-31

4. Воздушный фильтр .........................8-38

5. Блок предохранителей ...................8-68

6. Отрицательная клемма

аккумуляторной батареи ................8-45

7. Положительная клемма

аккумуляторной батареи ................8-45

8. Крышка радиатора..........................8-29

9. Масляный щуп ................................8-25

10. Бачок для жидкости усилителя

рулевого управления ....................8-33

11. Бачок для жидкости омывателя

ветрового стекла ...........................8-35

12. Топливный фильтр ........................8-37
