Техническое обслуживание

96

7

Состояние АТС

H1

H2

H3

W1

W2

W3

Противотума

нные фары

ЖКИ

Противотума

нные фары

ЖКИ

Без водителя

719 (28,3)

703 (27,7)

367 (14,4)

365 (14,4)

1.454 (57,2)

1.213 (47,8)

1.428 (56,2)

1.446 (56,9)

С водителем

712 (28,0)

696 (27,4)

360 (14,2)

358 (14,1)

мм (дюймов)

<Высота над землей>

<Расстояние между лампами фар>

H1 : Высота центра лампы противотуманной фары над землей (Ближний свет)
H2 : Высота центра лампы противотуманной фары над землей (Дальний свет)
H3 : Высота центра лампы противотуманной фары над землей
W1 : Расстояние между центрами ламп фар переднего света (Ближний свет)
W2 : Расстояние между центрами ламп фар переднего света (Дальний свет)
W3 : Расстояние между центрами ламп противотуманных фар

Точка регулировки (5-дверный)

OVG073200

стена

7 97

Техническое обслуживание

OVG073201

Фара ближнего света

1. Включите ближний свет с водителем в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

(10 м ЭКРАН)

Вертикальная линия центра лампы левой фары

Ось АВТОМОБИЛЯ

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

ЛИНИЯ ОТРЕЗА

H1 (Ближний свет)

W1 (Ближний свет)

100мм

МАССА

Техническое обслуживание

98

7

OXM073109

Передние противотуманные фары

1. Включите передние противотуманные фары с водителем в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

(10 м ЭКРАН)

Вертикальная линия центра лампы левой фары

Ось АВТОМОБИЛЯ

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

ЛИНИЯ ОТРЕЗА

Верхняя

граница

180мм

W3 (Передние

противотуманные фары)

МАССА

H

3

 (П

е

р

ед

н

и

е

пр

оти

во

ту

м

а

н

н

ы

е

ф

а

р

ы

)

7 99

Техническое обслуживание

❈

❈ Изменение направления движения

(для Европы)

Пучок ближнего света фар

распределяется асиметрично. Если

Вы направляетесь в страну с

противоположным направлением

движения, эта асимметричная деталь

будет ослеплять водителей встречных

автомобилей. Для предотвращения

ослепления, правила ECE

(Экономической комиссии ООН для

Европы) требует применения

нескольких технических решений

(например, автоматическая система

изменения, нанесение клейкой

пленки, направление вниз). Эти фары

сконструированы таким образом,

чтобы не ослеплять водителей

встречных автомобилей. Поэтому вам

не требуется менять фары в стране с

противоположным направлением

движения.

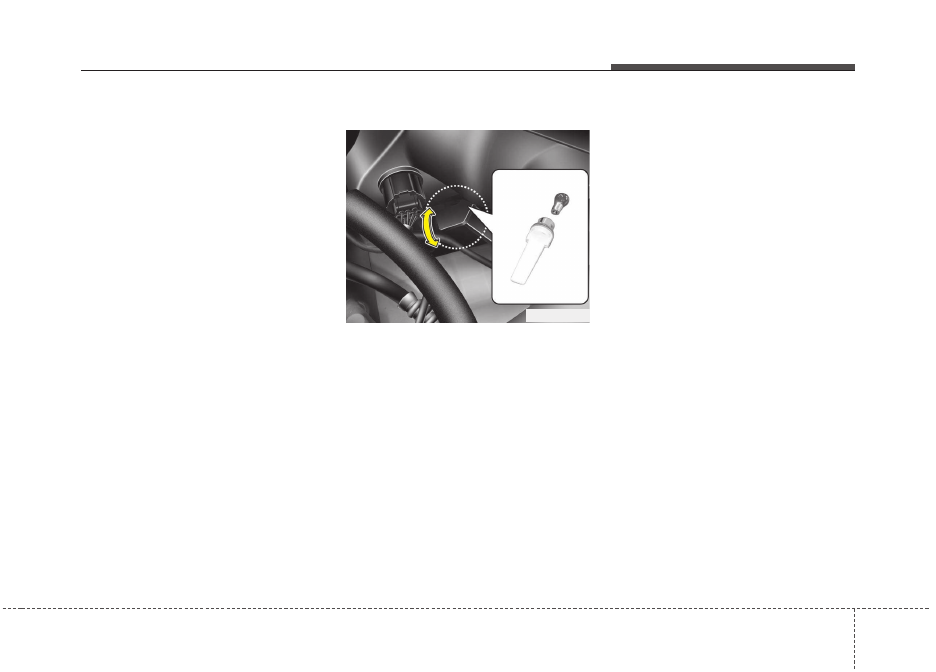

Лампа указателя поворота

1. Выключите двигатель.
2. Откройте капот.
3. Извлеките патрон из фары,

повернув его против часовой

стрелки так, чтобы фиксаторы

патрона совместились с выемками

фары.

4. Извлеките лампу из патрона: для

этого нажмите на нее и поверните

против часовой стрелки так, чтобы

ее фиксаторы совместились с

выемками патрона. Вытяните лампу

из патрона.

5. Вставьте новую лампу в патрон и

поверните ее до фиксации.

6.

Установите патрон в фару,

совместив его фиксаторы с

выемками фары. Нажмите на патрон

и поверните его по часовой стрелке.

OVG073103
