Техническое обслуживание

80

7

Главный предохранитель

Если главный предохранитель

перегорел, его необходимо извлечь

следующим образом:
1. Остановить двигатель.
2.

Отсоединить кабель от

отрицательной (-) клеммы

аккумуляторной батареи.

3. Открутить гайки, показанные на

приведенном выше рисунке.

4. Заменить предохранитель на новый

того же самого номинала.

5.

Установить на место все

демонтированные детали в

обратной последовательности.

Мультипредохранитель

Если главный плавкий

предохранитель перегорел, его

следует заменить. Замена

выполняется в следующем порядке:
1.

Снимите панель плавких
предохранителей, которая
находится с правой стороны в
отсеке двигателя.

2. Открутите гайки, показанные на

рисунке выше.

3. Для замены сгоревшего плавкого

предохранителя всегда используйте
предохранитель того же номинала.

4. Установка выполняется в порядке,

обратном разборке.

✽

✽

К СВЕДЕНИЮ

В случае перегорания

мультипредохранителя рекомендуем

обратиться к авторизованному

дилеру Kia.

OVG079023L

OVG079022

7 81

Техническое обслуживание

Описание панели плавких

предохранителей и реле

Под крышкой панели плавких

предохранителей и реле находится

табличка с наименованиями

предохранителей/реле и величинами

их номинальных токов.

✽

✽

К СВЕДЕНИЮ

Отдельные пункты описания панели

предохранителей могут быть

неприменимы к вашему автомобилю.

Описание является полным на

момент издания. При проверке

панели предохранителей своего

автомобиля используйте табличку,

расположенную на его корпусе.

OVG073024

OVG075104L

Техническое обслуживание

82

7

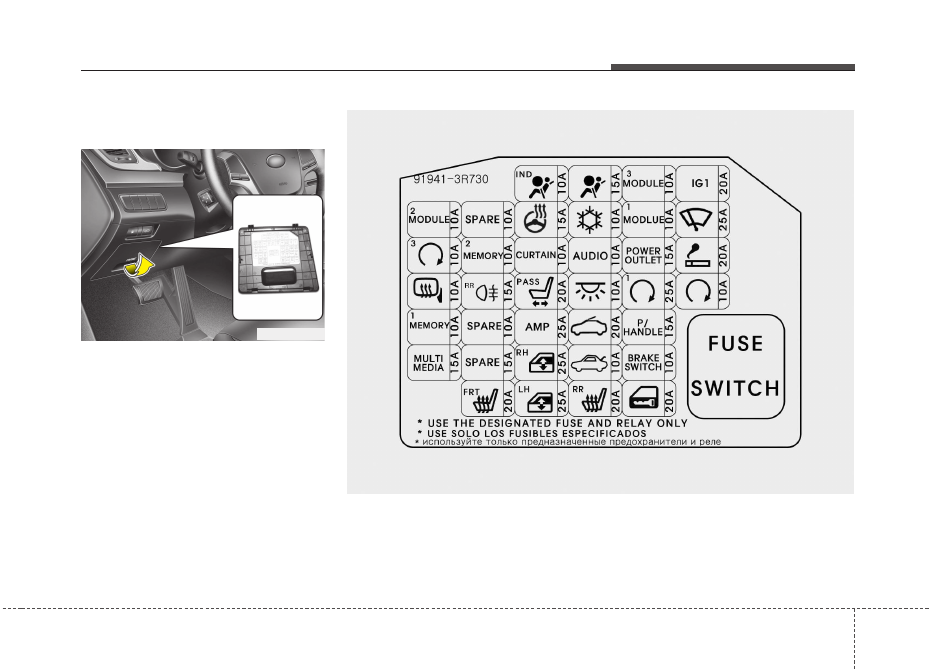

Приборная панель (панель предохранителей со стороны водителя)

№

Номинал

предохраните

ля

Обозначение

Защищаемый компонент

MF1

10A

Модуль наклона и телескопический модуль, комбинация приборов, индикатор рычага селектора
АКПП, модуль подогрева сиденья водителя/пассажира, модуль подогрева левого/правого
сиденья заднего пассажира, блок управления IMS, левый/правый датчик системы помощи при
парковке задним ходом (центральный), модуль двери водителя/пассажира, модуль камеры
LDWS, электрохромное зеркало, плафон освещения салона, модуль MTS, модуль управления
CCS водителя/пассажира, переключатель корректора угла наклона фар, модуль
автоматического корректора угла наклона фар, левый/правый передний датчик системы помощи
при парковке, левый/правый привод корректора угла наклона фар

MF2

10A

PDM, блок управления эл. ключа

MF3

10A

Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с
электроприводом со стороны пассажира, блок управления кондиционером

MF4

10A

Датчик автоматического включения освещения и фотоэлемента, диагностический разъем, лампа
освещения подножки двери водителя/пассажира, комбинация приборов, цифровые часы,
модуль задней шторки, блок управления кондиционером, лампа освещения салона, блок двери
водителя/пассажира

MF5

15A

Модуль MTS, аудиосистема, головной блок аудивизуальной системы и навигации, монитор
аудиосистемы

MF6

10A

Запасной

MF7

10A

Радиочастотный приемник

MF8

15A

Блок реле ICM (реле задних противотуманных фонарей)

MF9

10A

Запасной

MF10

15A

Запасной

7 83

Техническое обслуживание

№

Номинал

предохраните

ля

Обозначение

Защищаемый компонент

MF11

20A

Блок управления обогревателем сиденья водителя/пассажира, блок управления системой
CCS сиденья водителя/пассажира

MF12

10A

Комбинация приборов

MF13

15A

Обогреватель рулевого колеса

MF14

10A

Модуль задней шторки, модуль двери водителя/пассажира

MF15

20A

Ручной переключатель сиденья пассажира

MF16

25A

УСИЛ.

MF17

25A

Модуль двери пассажира, переключатель окна с сервоприводом стекла задней правой двери

MF18

25A

Модуль электростеклоподъемника двери водителя, модуль электростеклоподъемника задней
левой двери

MF19

15A

Блок управления SRS

MF20

10A

Ионизатор, ионизатор (ИНД.), блок управления кондиционером, блок реле и
предохранителей моторного отсека (реле  14)

MF21

10A

Блок управления эл. ключом, задний переключатель аудиосистемы, усилитель, монитор
аудиосистемы, переключатель лампы консоли управления над ветровым стеклом, PDM, модуль
MTS, аудиосистема, головной блок аудиовизуальной системы и навигации, цифровые часы,
блок управления видеокамерой

MF22

10A

Левая/правая/центральная декоративная лампа, плафон освещения салона, переключатель
лампы в солнцезащитном козырьке водителя/пассажира, переключатель лампы консоли
управления над ветровым стеклом, левая/правя лампа подсветки задней двери, лампа
подсветки двери водителя/пассажира, лампа освещения подножки двери водителя/пассажира,
лампа двери водителя/пассажира, лампа освещения багажного отсека

MF23

20A

Панорамный люк
