Действия в непредвиденных случаях

24

6

• Не используйте комплект для ремонта

шин, если шина сильно повреждена
при движении со спущенной шиной.

• Не вытаскивайте посторонние

предметы, такие как гвозди и винты,
которые проткнули шину.

• Если автомобиль находится вне

помещения, не останавливайте
двигатель. В противном случае,
работающий компрессор может
разрядить АКБ автомобиля.

• Не оставляйте комплект для ремонта

шин без присмотра во время
использования.

• Не оставляйте компрессор работать

на более 10 минут подряд, так как это
может привести к его перегреву.

• Не используйте комплект для ремонта

шин, если температуры окружающей
среды ниже -22 °F (-30 °C).

0.

Этикетка с указанием об
ограничении скорости

1. Баллончик с шинным герметиком и

этикетка с указанием об
ограничении скорости

2. Наливной шланг от баллончика с

шинным герметиком к колесу

3.

Соединитель и кабель для
подключения к розетке питания

4.

Держатель для баллончика с
шинным герметиком

5. Компрессор
6. Выключатель питания
7. Манометр для измерения давления

воздуха в шине

8. Винт с колпачком для уменьшения

давления воздуха в шине

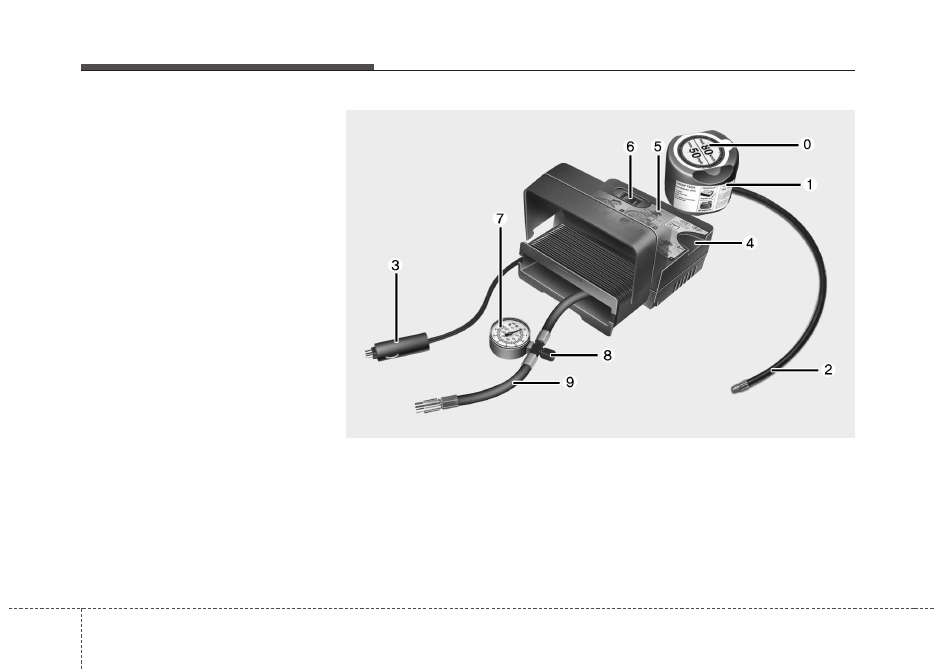

Компоненты ремонтного комплекта для шин

OAM060015L

6 25

Действия в непредвиденных случаях

9. Шланг для соединения компрессора

с баллончиком с шинным герметиком
или с колесом

Соединители, кабель и
соединительный шланг хранятся в
корпусе компрессора.

Должна строго соблюдаться указанная
последовательность действий, иначе
вероятно выброс герметика под
высоким давлением.

Использование ремонтного

комплекта для шин

1. Снять этикетку с указанием об

ограничении скорости (0) с
баллончика с шинным герметиком
(1) и расположить в транспортном
средстве на хорошо видимом месте
(на рулевом колесе, например) в
качестве напоминания водителю о
недопустимости превышения
указанной скорости.

2. Накрутить соединительный шланг

(9) на соединитель баллончика с
шинным герметиком.

3. Убедиться, что закручен винт с

колпачком (8).

4. Открутить колпачок вентиля со

спущенного колеса и накрутить
вместо него наливной шланг (2) от
баллончика с шинным герметиком.

5. Вставить баллончик с шинным

герметиком в корпус (4) компрессора,
чтобы баллончик был в перевернутом
положении.

6. Убедиться, что компрессор выключен

(положение "0").

7. Подключить шнур питания

компрессора к розетке транспортного
средства.

8. Включить компрессор при

включенном зажигании на 5-7 минут,
чтобы создать в баллончике с
герметиком необходимое давление
(См. "Колеса и шины" в главе 8).
Давление накачивания шины на
данный момент не имеет значения,
оно будет проверено и
откорректировано позже.
Следует соблюдать осторожность,
чтобы не создать в шине чрезмерного
давления. При наполнении шины
герметиком необходимо держаться от
нее на достаточном расстоянии.

ОСТОРОЖНО -

Срок

годности шинного

герметика

Недопустимо использовать

шинный герметик с истекшим

сроком годности (указан на

упаковке герметика). При этом

увеличивается риск отказа шины.

ОСТОРОЖНО

-

Герметик

• Должен храниться вне

досягаемости детей.

• Не допускать попадание в глаза.
• Не допускать проглатывание.

OYN069018

Действия в непредвиденных случаях

26

6

9. Выключить компрессор.
10. Отсоединить шланги от

баллончика с шинным герметиком
и от вентиля шины.

Положить ремонтный комплект в
отведенное для него место хранения в
транспортном средстве.

Распределение герметика

11. Немедленно начать двигаться и

проехать примерно 4-6 мили (7-10
км или около 10 мин) для
равномерного распределения
герметика в шине.

Недопустимо превышать скорость 50
миль в час (80 км/ч). По возможности
скорость не должна быть ниже 12 миль
в час (20 км/ч).
Если во время движения вы почувствуете
неестественную вибрацию, затруднение
движения или посторонние звуки, снизьте
скорость и осторожно двигаясь,
остановите автомобиль на обочине
дороги в безопасном месте.
Вызовите ремонтную службу или
автомобиль для буксировки.
При использовании ремонтного
комплекта для шин существует
вероятность загрязнения датчиков
давления в шинах и колес герметиком.
Поэтому рекомендуется снять
загрязненные герметиком датчики
давления шинах и колеса и передать для
проверки официальному дилеру Kia.

Проверка давления воздуха в

шинах

1. Проехать примерно 4-6 миль (7-10

км или около 10 мин) и остановиться
в безопасном месте.

2. Подключить соединительный шланг

компрессора (9) к вентилю шины.

3. Подключить шнур питания

компрессора к розетке
транспортного средства.

4. Отрегулировать давление в шинах

до рекомендуемого значения.
При включенном зажигании
выполнить следующее:
- Для увеличения давления

воздуха в шинах

: Включить компрессор (положение

"I"). Включить компрессор на
короткое время для проверки
текущего давления накачивания
шины.

ОСТОРОЖНО

-

Монооксид углерод

(угарный газ)

Недопустимо оставлять двигатель

работающим длительное время в

пространстве с недостаточной

вентиляцией.

При этом вероятно отравление

угарным газом и удушье.

ВНИМАНИЕ -

Давление в

шине

Не допустимо начинать движение
на транспортном средстве, если
давление в шине ниже 200 кПа (29
фунтов на кв. дюйм). Это может
стать причиной аварии в случае
разрыва шины.

6 27

Действия в непредвиденных случаях

✽

✽

К СВЕДЕНИЮ

Манометр может отображать
значение выше фактического, когда
работает компрессор. Для получения
точного значения давления в шинах
следует отключить компрессор.

-

Для уменьшения давления

воздуха в шинах

Ослабьте винт с колпачком (8) на
шланге компрессора.

Технические данные

Напряжение в системе: 12 В пост. тока
Рабочее напряжение: 10-15 В пост.

тока

Номинал тока: макс. 15 А
Диапазон температур для эксплуатации
и хранения:

от -30 до +70 °C (от -22 до +158 °F)

Макс. рабочее давление:

6 бар (87 фунтов на кв. дюйм)

Размер
Компрессор: 170 x 150 x 60 мм

(6,7 х 5,9 х 2,4 дюйма)

Баллончик с шинным герметиком:

ø

85 x 77 мм

(

ø

3,3 х 3,0 дюйма)

Масса компрессора:

0,8 кг (1,8 фунта)

Объем герметика:

200 мл (12,2 куб. дюйма)

ВНИМАНИЕ -

Датчик

давления воздуха в

шинах

Рекомендуется приобретать
комплект для ремонта шин у
официального дилера Kia.
Герметик с датчика давления
воздуха и из шины должен
удаляться при замене шины на
новую. При этом датчик должен
быть проверен в сервисном
центре официального дилера.
