8 97

Техническое обслуживание

Замена ламп в фарах (дальнего

и ближнего света)

1. Откройте капот.
2.

Снимите крышку лампы фары,

повернув ее против часовой

стрелки.

3.

Отсоедините разъем патрона

лампы фары.

4. Демонтируйте патрон вращением

против часовой стрелки, пока

выступы на патроне не сравняются

с пазам в блок-фаре.

5. Установите патрон в блок-фару. Для

этого необходимо совместить

выступы на патроне с прорезями

блок-фары. Надавить на патрон и

повернуть его в блок-фаре по

часовой стрелке.

6. Установите крышку лампы фары,

повернув ее по часовой стрелке.

Лампа фары

ODE076035

OQL075058

ОСТОРОЖНО

- Галогенные лампы

• В галогенных лампах

содержится газ под давлением,

который

может

вызвать

разлет осколков стекла при

повреждении лампы.

(Продолжение)

98

8

Техническое обслуживание

Замена лампы переднего

указателя поворота

1. Откройте капот.
2. Извлеките пыльник (A) из узла

фары, а затем снимите патрон,

поворачивая его против часовой

стрелки до тех пор, пока выступы на

патроне не совпадут с прорезями на

узле фары.

3. Извлеките лампу из патрона: для

этого нажмите на нее и поверните

против часовой стрелки так, чтобы

ее фиксаторы совместились с

выемками патрона. Вытяните лампу

из патрона.

4. Вставьте новую лампу в патрон и

поверните ее до фиксации.

5.

Установите патрон в фару,

совместив его фиксаторы с

выемками фары. Надавить на

патрон лампы и повернуть его в

блок-фаре по часовой стрелке.

(Продолжение)
• Всегда проявляйте особую

осторожность при обращении с

ними, не допускайте появления

царапин и других механических

повреждений. Не допускайте

попадания жидкостей на

включенные лампы. Не

следует касаться стеклянных

частей ламп голыми руками.

Остатки масла могут привести

к перегреву и взрыву колбы

лампы. Включать лампу можно

только после установки в фару.

• При повреждении или

разрушении лампы срочно

замените ее на новую.

Осторожно утилизируйте

поврежденную лампу.

• При замене ламп надевайте

защитные очки. Перед

выполнением работ дайте

лампочке остыть.

ODE076058L

8 99

Техническое обслуживание

Замена лампы

противотуманной фары /

дневных ходовых огней

В случае неисправности передних

противотуманных фар (с лампами

накаливания и светодиодного типа)

рекомендуется обратиться для их

проверки к официальному дилеру Kia.

Замена ламп сигналов

торможения и задних

габаритных огней

1.

Откройте дверь багажного

отделения.

2. Откройте сервисную крышку.
3.

Вывернуть винты крепления

фонаря отверткой для винтов и

шурупов с крестообразным шлицем.

4.

Демонтируйте узел заднего

комбинированного фонаря с

корпуса автомобиля.

5.

Отключить соединитель заднего

комбинированного фонаря.

ODE076036

ODE076037

ODE076038

100

8

Техническое обслуживание

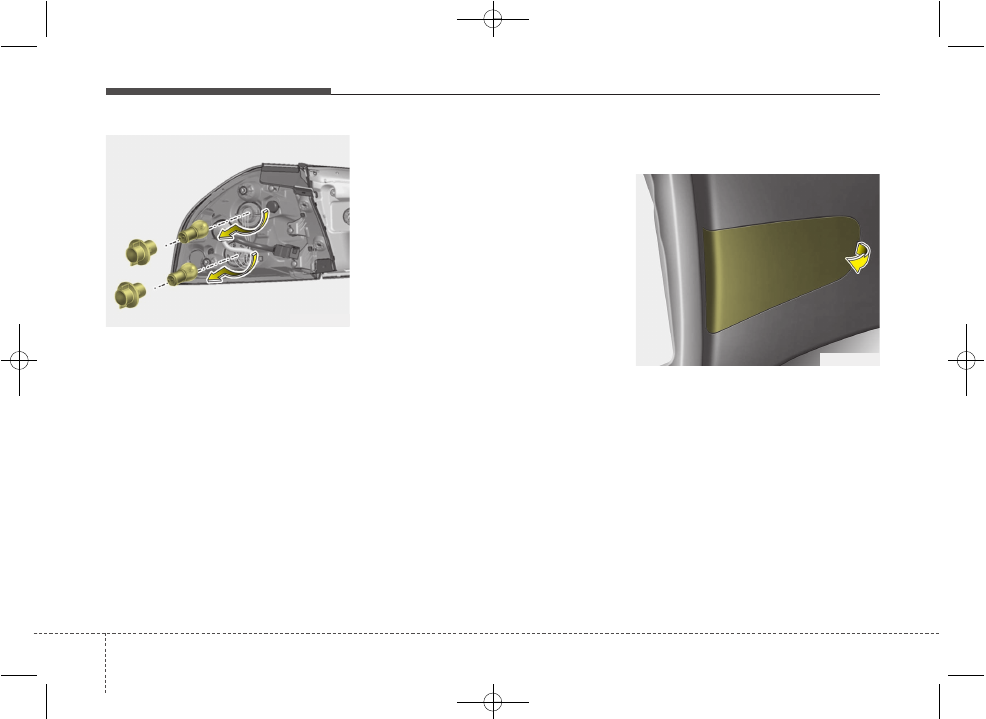

6. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,

пока выступы на корпусе гнезда не

совместятся с пазами в деталях

узла.

7. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой

стрелки, пока выступы на корпусе

лампы не совместятся с пазами в

гнезде. Извлеките лампу, потянув ее

из гнезда.

8. Вставьте новую лампу в гнездо и

вращайте ее, пока она не

зафиксируется.

9.

Установите гнездо в узел,

совместив выступы на корпусе

гнезда с пазами в деталях узла.

Вставьте гнездо в узел и поверните

по часовой стрелке.

10. Установить задний комбини

-

рованный фонарь в сборе на

штатное место в кузове

транспортного средства.

11. Установить на место крышку люка.

Замена лампы заднего

габаритного огня (внутреннего)

1. Откройте дверь багажного отделения.
2. Удалить крышку технологического

отверстия.

ODE076039

ODE076040
