Kia Niro (2017 год). Руководство - часть 144

8 81

Техническое обслуживание

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ПРАВЫЙ

СТЕКЛОПО

-

ДЪЕМНИК

RH

25A

Реле правого электрического стеклоподъемника, Предохранительный модуль
электрического стеклоподъемника водительской/пассажирской двери

ЛЕВЫЙ

СТЕКЛОПО

-

ДЪЕМНИК

LH

25A

Реле левого электрического стеклоподъемника, Предохранительный модуль
электрического стеклоподъемника водительской/пассажирской двери

PDM (модуль

распределения

питания) 2

2

7,5A

[Без интеллектуального ключа] Модуль иммобилайзера
[С интеллектуальным ключом] Модуль управления интеллектуальным ключом,
Переключатель кнопки запуска/остановки

ПЕРЕКЛ.

ТОРМОЗА

BRAKE

SWITCH

7,5A

Переключатель стоп-сигналов

КОНДИЦИОНЕР

7,5A

Модуль управления системой кондиционирования воздуха, Ионизатор,
Соединительная панель моторного отделения (Реле 1/2/12),
Электронный компрессора кондиционера

ОМЫВАТЕЛЬ

15A

Многофункциональный переключатель

ОБОГРЕВ.

СИДЕНЬЯ, ПЕР.

FRT

25A

Модуль управления подогревом передних сидений, Модуль управления
вентиляцией передних сидений

УПРАВЛЕНИЕ

АККУМУЛЯТОРОМ

BATTERY

MANAGEMENT

10A

Модуль управления BMS

ПРИВОД СИД.

(ВОДИТ.)

DRV

3

0A

[Без системы запоминания положения места водителя] Ручной переключатель
сиденья водителя
[С системой запоминания положения места водителя] Ручной переключатель
сиденья водителя, модуль системы запоминания положения места водителя

82

8

Техническое обслуживание

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

УСИЛ.

AMP

3

0A

AMP (Усилитель)

AMS

AMS

10A

Датчик аккумулятора

МОДУЛЬ 1

MODULE

1

10A

Диагностический разъем, Переключатель аварийной сигнализации/блокировка
ключа, Модуль AEB, Модуль двери водителя, Модуль двери пассажира,
Наружная ручка с интеллектуальным ключом со стороны водителя,
Наружная ручка с интеллектуальным ключом со стороны пассажира

ДВЕРНОЙ

ЗАМОК

20A

Реле блокировки/разблокировки дверей, Блок реле ICM (Реле взаимной
блокировки)

СТЕКЛООЧ.2

(ПЕР.)

FRT2

10A

КБЭ (Контроллер бортовой электроники), БУД (Блок управления двигателем)

МОДУЛЬ 6

MODULE

6

7,5A

КБЭ (Контроллер бортовой электроники), Модуль управления интеллектуальным
ключом

ОБОГР.

СИДЕНЬЯ

(ЗАДН.)

RR

25A

Модуль управления подогревом задних сидений

ЗЕРКАЛО С

ПОДОГРЕВОМ

10A

Модуль управления кондиционером, Внешнее зеркало водителя/пассажира с
электроприводом

СТЕКЛООЧ.1

(ПЕР.)

FRT1

3

0A

Электромотор стеклоочистителя,
Реле (Переднего стеклоочистителя (Низкая скорость)) на блоке печатной платы

8 83

Техническое обслуживание

ODE076026L

Панель плавких предохранителей в отсеке двигателя

84

8

Техническое обслуживание

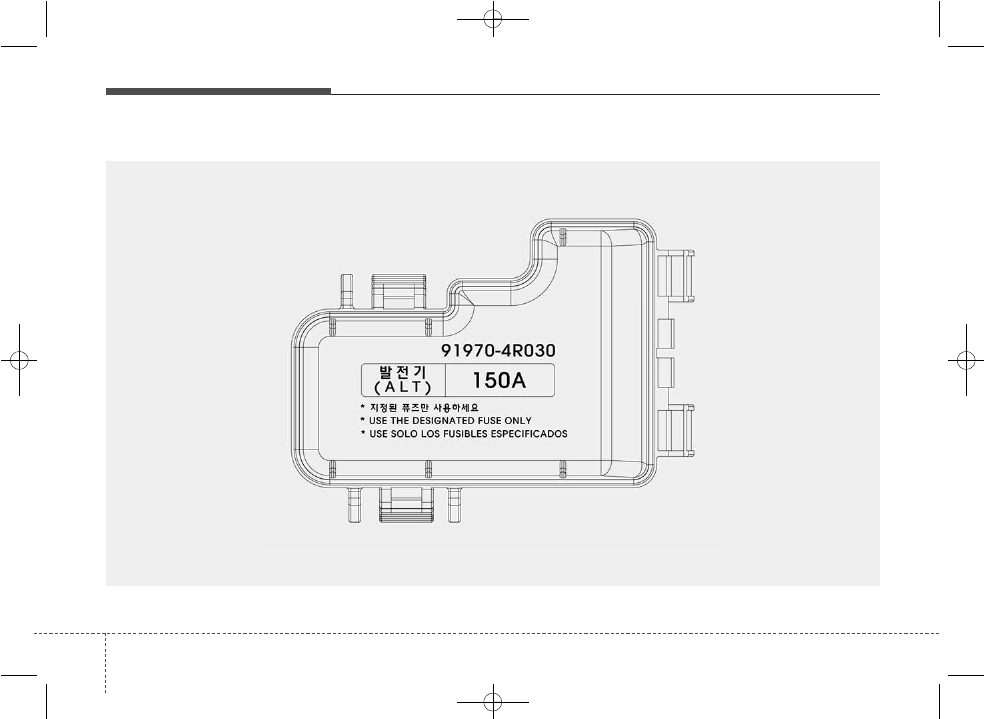

OJFH075171

Панель плавких предохранителей в отсеке двигателя (Крышка для полюсного вывода)
