Техническое обслуживание

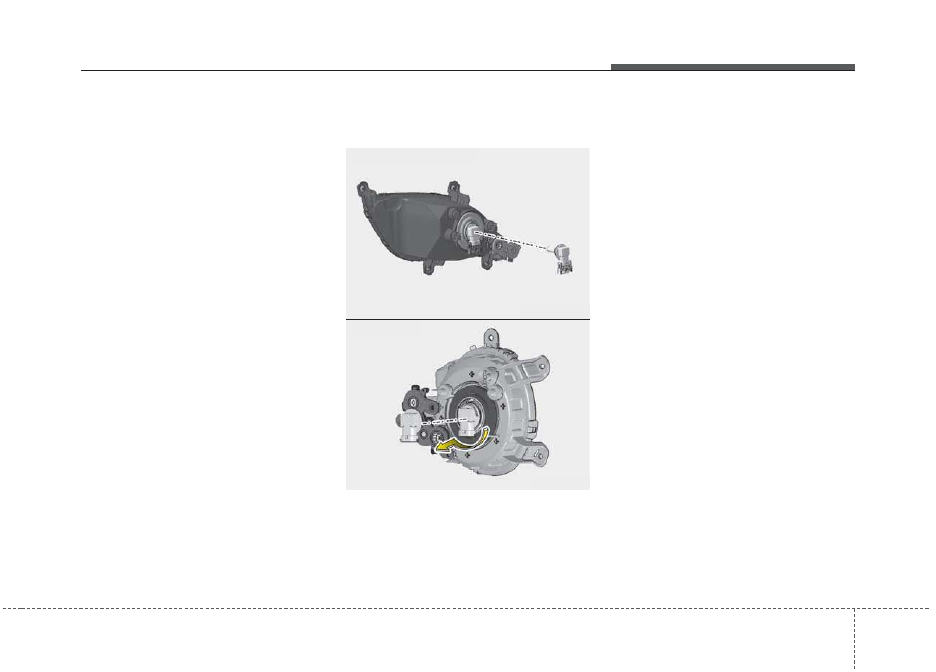

6. Извлеките лампу из патрона, нажав

на нее и повернув против часовой

стрелки до совмещения выступов

на лампе с прорезями патрона.

Вытяните лампу из патрона.

7. Установите новую лампу, для чего

вдавите ее в патрон и поверните до

фиксации.

8. Установите патрон в узел. Для этого

необходимо совместить выступы на

патроне с прорезями узла. Вдавите

патрон в узел и поверните его

против часовой стрелки.

9. Установите узел лампы на место.

Передняя противотуманная фара
(при наличии)

1. Отсоедините

отрицательный

провод аккумуляторной батареи.

2. Выверните винты под передним

бампером.

3. Отсоедините разъем питания от

патрона.

4.

Извлеките патрон из корпуса,

провернув его против часовой

стрелки до совмещения выступов

на патроне с прорезями корпуса.

5. Установите патрон в корпус. Для

этого необходимо совместить

выступы на патроне с прорезями

корпуса. Вдавите патрон в корпус и

поверните его по часовой стрелке.

6. Подсоедините разъем питания к

патрону.

OYD076012L

OYD076029

■

4-Дверный, 5-Дверный

■

2-Дверный

Техническое обслуживание

90

7

Регулировка передних
противотуманных фар

Регулировка передних

противотуманных фар выполняется

аналогично регулировке фар

ближнего и дальнего света.

Убедившись в исправном состоянии

фар и достаточном заряде

аккумуляторной батареи, отрегулируйте

передние противотуманные фары.

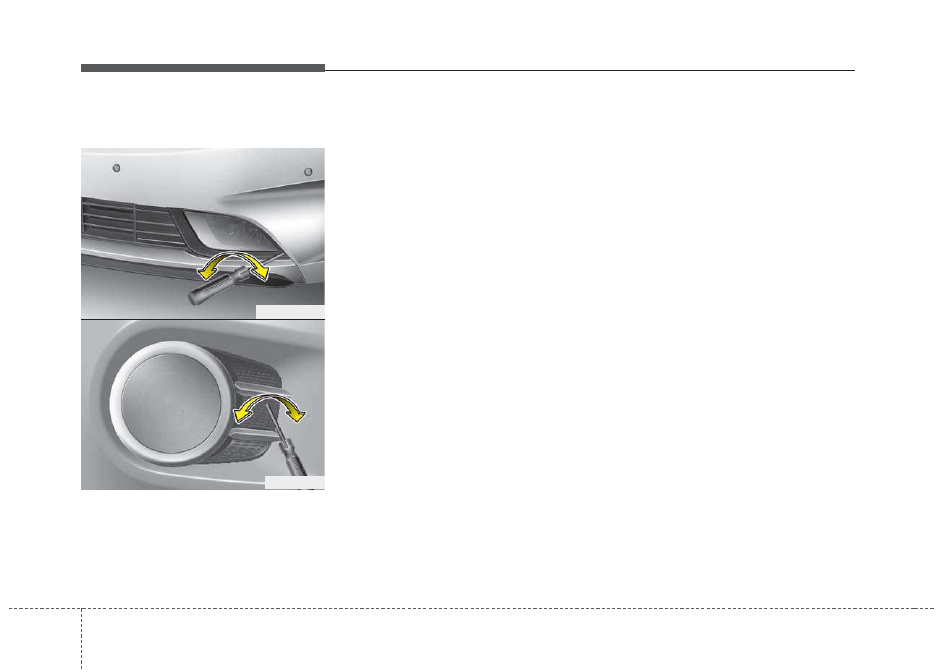

Чтобы изменить направление передней

противотуманной фары вверх или вниз,

вращайте в соответствующую сторону

винт.

OYD076004L

OYD074022

■

4-Дверный, 5-Дверный

■

2-Дверный

7 91

Техническое обслуживание

Точка регулировки

OYD076005L

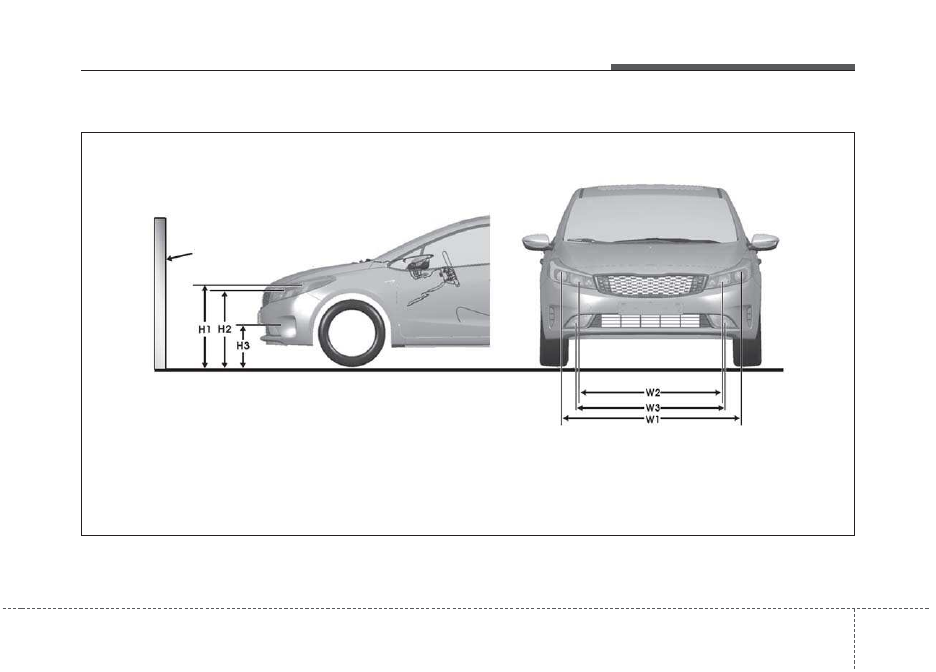

H1 : Высота центра лампы противотуманной фары над землей (Ближний свет)
H2 : Высота центра лампы противотуманной фары над землей (Дальний свет)
H3 : Высота центра лампы противотуманной фары над землей
W1 : Расстояние между центрами ламп фар переднего света (Ближний свет)
W2 : Расстояние между центрами ламп фар переднего света (Дальний свет)
W3 : Расстояние между центрами ламп противотуманных фар

<Расстояние между лампами фар>

стена

<Высота над землей>

Техническое обслуживание

92

7

Состояние АТС

H1

H2

H3

W1

W2

W3

Противотуманн

ые фары

Противотуманн

ые фары

Без водителя

692 (27,2)

666 (26,2)

329 (13,0)

1.424 (56,1)

1.190 (46,9)

1.194 (47,0)

С водителем

686 (27,0)

660 (26,0)

323 (12,7)

мм (дюймов)

Состояние АТС

H1

H2

H3

W1

W2

W3

Противотуманн

ые фары

Противотуман

ные фары

Без водителя

714 (28,1)

681 (26,8)

381 (15)

1.396 (54,9)

1.154 (45,4)

1.468 (57,8)

С водителем

708 (27,9)

675 (26,6)

375(14,7)

• 4-Дверный, 5-Дверный

• 2-Дверный
