Kia Cerato (2017 год). Руководство - часть 152

7 69

Техническое обслуживание

Переключатель предохранителей

Всегда держите переключатель

предохранителей в положении ON

(ВКЛ).
В случае перемещения переключателя

в положение OFF (ВЫКЛ) возможен

сброс настроек некоторых компонентов,

таких как аудиосистема и цифровые

часы, а также неправильное

функционирование передатчика (или

электронного ключа).

Замена предохранителя,

установленного на панели в

отсеке двигателя

1. Переведите ключ зажигания и все

другие выключатели в положение

Выключено.

2. Нажмите на крышку панели плавких

предохранителей и снимите ее.

В случае неисправности плоского

предохранителя извлеките его с

помощью специального съемника,

расположенного в блоке

предохранителей моторного отсека.

После извлечения надежно

установите запасной

предохранитель того же номинала.

ВНИМАНИЕ

• Всегда держите

п е р е к л ю ч а т е л ь
предохранителей в положении
ON (ВКЛ) во время движения.

• Не перемещайте

т р а н с п о р т и р о в о ч н ы й
предохранитель несколько
раз. Возможен износ
переключателя.

OYDDMC2040

OYDDMC2011

Техническое обслуживание

70

7

3. Проверьте снятый предохранитель;

если он перегорел, замените его на

новый. Для извлечения или

установки плавкого предохранителя

на панели в отсеке двигателя

используйте предназначенный для

этого съемник.

4.

Вставьте новый плавкий

предохранитель с тем же

номинальным током и убедитесь,

что он надежно закреплен в

зажимах. В случае неплотного

контакта рекомендуем обратиться к

авторизованному дилеру Kia.

Мультипредохранитель

Перегоревший мультипредохранитель

извлекают следующим образом:
1.

Отсоедините кабель от

отрицательной клеммы

аккумуляторной батареи.

2. Открутить болты, показанные на

приведенном выше рисунке.

3. Для замены сгоревшего плавкого

предохранителя всегда используйте

предохранитель того же номинала.

4. Установка выполняется в порядке,

обратном разборке.

✽

✽

К СВЕДЕНИЮ

В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру Kia.

ВНИМАНИЕ

После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

OMD070022

7 71

Техническое обслуживание

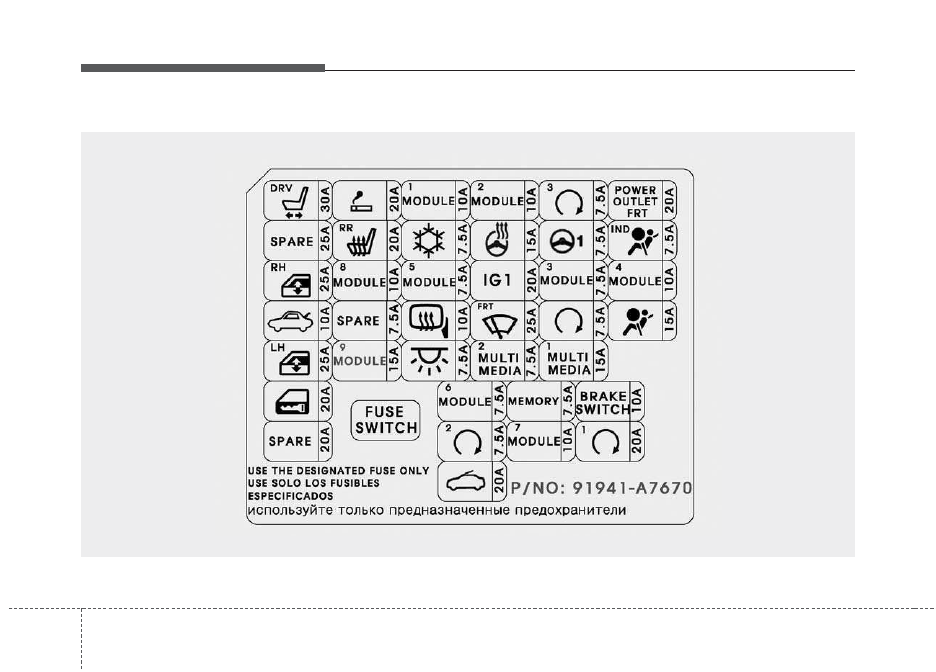

Под крышкой панели плавких

предохранителей и реле находится

табличка с наименованиями

предохранителей/реле и величинами

их номинальных токов.

✽

✽

К СВЕДЕНИЮ

Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.

OYDDMC2012

■

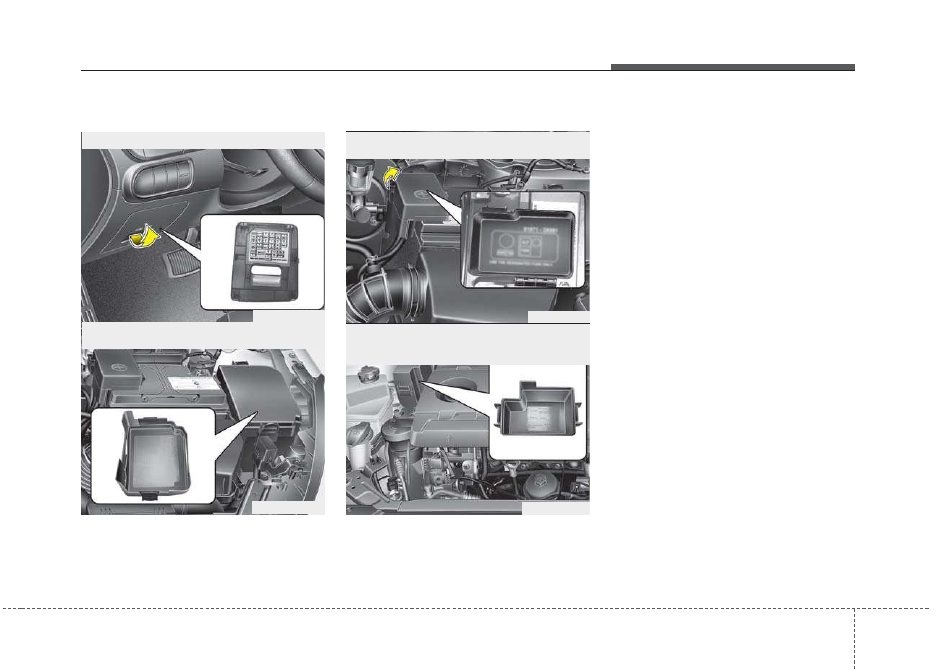

Блок предохранителей со стороны водителя

OYDDMC2013

■

Панель плавких предохранителей в отсеке
двигателя

OMD073025

■

Панель плавких предохранителей в отсеке
двигателя (Крышка для полюсного вывода)

OYD076033L

■

Панель с предохранителями в моторном
отсеке (дизельный двигатель, со стороны
пассажира)

Описание панели плавких предохранителей и реле

Техническое обслуживание

72

7

OYD076001L

Блок предохранителей со стороны водителя
