Особенности

эксплуатации

алюминиевых дисков

Внимание: во избежание повреждения

слоя защитного лака, не позволяйте

работникам шиномонтажных мас­

терских чистить внешнюю поверх­

ность диска металлической щеткой

и при замене клеевых балансировоч­

ных грузиков удалять их отверткой.

1. Если выполнялись перестановка,

замена или ремонт колес, то после

первых 1600 км проверьте надежность

крепления гаек.
2. Используйте гайки крепления колес

и ключ "TOYOTA", специально пред­

назначенные для алюминиевых дис­

ков.
3. При балансировке колес используй­

те специальные грузики для алюми­

ниевых дисков, а также пластиковый

или резиновый молоток.

4. Периодически проверяйте алюминие­

вые диски на отсутствие повреждений

(трещин и сколов). При наличии повреж­

дений немедленно замените колесо.
5. При замене шин с направленным

рисунком протектора, проверьте пра­

вильность их установки.

Замена дисков колес

1. Замене дисков колес следует уде­

лять должное внимание. Убедитесь,

что устанавливаются диски с одинако­

выми нагрузочной способностью, диа­

метром, шириной обода и вылетом
2. Неправильный выбор дисков и шин

может плохо повлиять на управляе­

мость, срок службы колеса и подшип­

ника, охлаждение тормозного меха­

низма, точность показаний спидомет­

ра/одометра, величину тормозного пу­

ти, направление света фар, высоту

бампера, дорожный просвет и рас­

стояние между шиной и кузовом.

Число "50" после букв ЕТ обозначает

вылет диска (ЕТ) в миллиметрах.

Также в маркировке встречаются

следующие обозначения: "Н4" озна­

чает наличие четырех отверстий под

крепежные болты или шпильки, циф­

ры после обозначения "DIA" - диаметр

центрального отверстия, "PCD" - диа­

метр расположения отверстий под

крепежные болты или шпильки.

Индикаторы износа

накладок тормозных

колодок

Колодки для дисковых тормозов обору­

дованы индикаторами износа таким об­

разом, что при движении, когда толщи­

на накладок минимальна, индикатор из­

носа касается тормозного диска и тор­

моза издают неприятный звук ("визг").

В зависимости от типа шин устанав­

ливаются следующие диски, указан­

ные в таблице "Соответствие разме­

ров шин с параметрами дисков ко­

лес". Для примера приведена возмож­

ная маркировка:

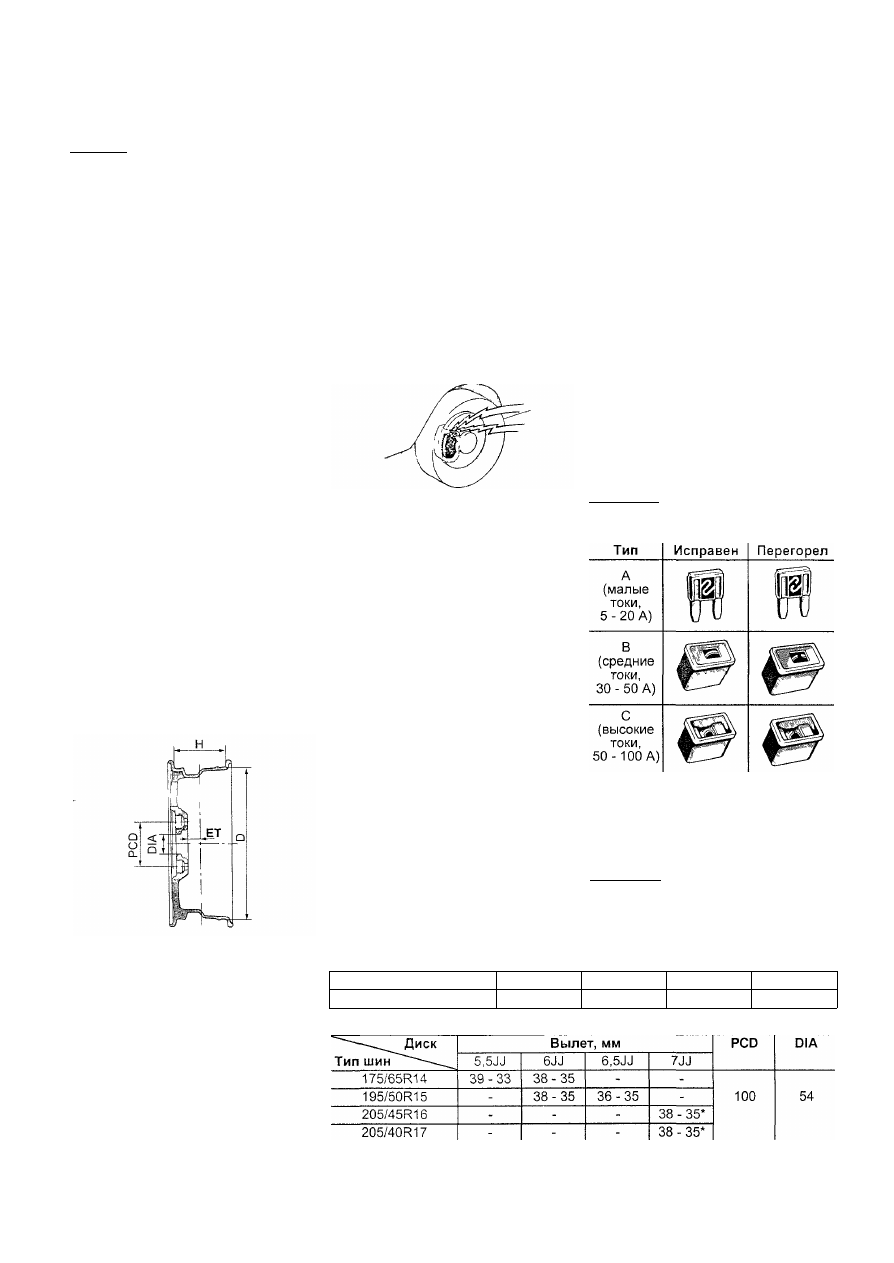

5Jx14 H4 ЕТ39 PCD100 DIA54
В маркировке дисков колес первые

цифры  " 5 " обозначают ширину обода

(Н), выраженную либо в миллиметрах,

либо в дюймах. Буквы  " J " обозначают

форму обода. Последующие число

"14" обозначает посадочный диаметр

диска колеса (D) в дюймах, который

должен соответствовать посадочному

диаметру устанавливаемой шины.

Каталитический

нейтрализатор и

система выпуска

1. Каталитический нейтрализатор яв­

ляется устройством снижения токсич­

ности отработавших газов. При экс­

плуатации автомобиля, оснащенного

нейтрализатором, соблюдайте сле­

дующие меры предосторожности:

а) Во время и после работы двига­

теля выхлопная труба нагрета до

высокой температуры. Во избежа­

ние пожара не паркуйте автомобиль

над легко воспламеняющимися ма­

териалами, например, листьями,

бумагой, сухой травой и т.д.
б) Используйте только неэтилиро­

ванный бензин.

в) Не ездите при очень низком уров­

не топлива в баке.
г) Не позволяйте двигателю работать

на холостом ходу более 20 минут.

д) Не запускайте автомобиль букси­

ровкой.

2. Поддерживайте двигатель в хоро­

шем рабочем состоянии. Неисправно­

сти в системе зажигания и питания

могут привести к перегреву каталити­

ческого нейтрализатора.

3. При эксплуатации автомобиля со­

блюдайте следующие меры предосто­

рожности:

а) Избегайте вдоха отработавших

газов двигателя, это может привести

к потере сознания или даже смерти,

так как газы содержат окись углеро­

да (бесцветный газ без запаха).

б) Периодически проверяйте систе­

му выпуска на отсутствие отверстий

или ослабление креплений. Немед­

ленно проверьте систему при нали­

чии постороннего шума в звуке вы­

хлопа или попадании отработавших

газов в салон.
в) Не допускайте работы двигателя

в закрытом помещении (гараже)

дольше, чем необходимо для въез­

да или выезда.

г) Не оставайтесь в течение долгого

времени в припаркованном автомо­

биле при работающем двигателе.

Проверка и замена

предохранителей

Если фары или другие электрические уз­

лы не работают, то проверьте предохра­

нители Если какой-либо из элементов

перегорел, то его необходимо заменить

Примечание для снятия и установки

предохранителей типа "А" пользуйтесь

специальным съемником типа "пинцет".

Предохранители рассчитаны так, что­

бы быть расплавленными раньше,

чем будет повреждена вся электро­

проводка в случае, если возникает пе­

регрузка в электрических цепях от ак­

кумуляторной батареи
Примечание перед заменой предо­

хранителей определите причину

электрической перегрузки и выпол­

ните необходимый ремонт.

Таблица. Соответствие  р а з м е р о в шин параметрам  д и с к о в колес.

Рекомендованные шины и диски.

Тип шин

175/65R14 82S

Диск

5 5J 5.5JJ

Вылет, мм

39

PCD

100

DIA

54

Допускаемые к установке шины и диски.

* - после установки передних колес обязательно проверьте, чтобы в край­

них положениях колеса не задевали элементы подвески и кузова.

Внимание: запрещается использование

проволоки вместо предохранителей

даже для временной установки, так как

это может стать причиной возникно­

вения повреждений в электрической

системе и привести к пожару.
1. Для смены предохранителя выклю­

чите зажигание.
2. Вскройте блок реле и предохраните­

лей и определите, какой элемент пере­

горел. В главе "Электрооборудование

кузова" показаны также возможные

места расположения блоков реле и

предохранителей в салоне автомобиля

и в моторном отсеке.

Примечание: расположение предохра­

нителей в различных вариантах ком­

плектации может несколько отли­

чаться от приведенного на рисунках.

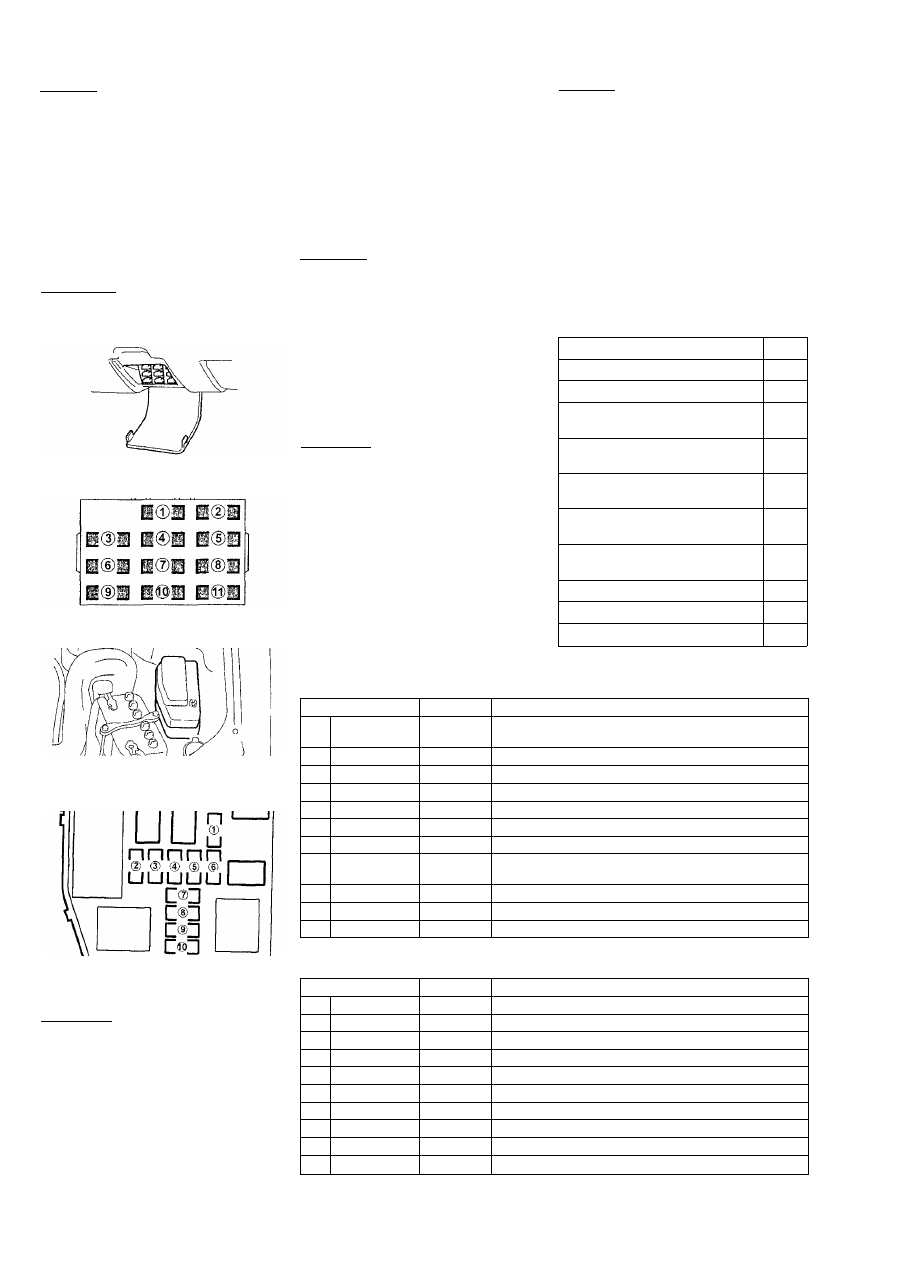

Расположение блока предохрани­

телей в салоне автомобиля.

Расположение предохранителей

блока в салоне автомобиля.

Расположение блока предохрани­

телей в моторном отсеке автомо­

биля.

4. Устанавливайте только плавкий

предохранитель с номинальной силой

тока в амперах, указанной на крышке
блока плавких предохранителей

5. Если нет запасного плавкого предо­
хранителя, то в критических ситуациях
можно вынуть плавкие предохранители
из позиций "LITER" или "DOME", кото­
рые не являются необходимыми для
нормального движения автомобиля, и
использовать их, если их номинал сов­
падает с необходимым.
Примечание: не используйте плавкий
предохранитель с более высоким но­
миналом тока или какие-либо другие
предметы (например "жучки") вместо
сгоревшего предохранителя. Это
может стать причиной более
серьезного повреждения вплоть до
пожара.

6. Если у вас нет предохранителя с
номинальным значением, то следует
использовать предохранитель с более
низким значением, как можно ближе к
номинальному.
Примечание: рекомендуется хранить

в автомобиле комплект запасных

плавких предохранителей.
7. Если новый плавкий предохрани­

тель сразу перегорает, то это указы­

вает на неисправность в электриче­

ской системе.

Замена ламп

При замене лампы убедитесь, что за­

жигание и все осветительные приборы

выключены. Используйте только лам­

пы с номинальной мощностью, приве­

денной в таблице.

Расположение предохранителей

блока в моторном отсеке автомо­

биля.

Примечание: на крышке коробки с

плавкими предохранителями указаны

наименования электрических цепей и

характеристики плавких предохра­

нителей.

3. Если вы не уверены в том, перего­

рел ли рассматриваемый плавкий

предохранитель или нет, то замените

для контроля подозрительный плав­

кий предохранитель другим предохра­

нителем, в исправности которого вы

уверены.

Внимание:

- Новые галогеновые лампы требу­

ют специального обращения из-за

повышенного давления внутри. Они

могут разорваться или разбиться,

если будут поцарапаны или упадут.
- Держите лампу только за ее пла­

стиковый или металлический кор­

пус. Не дотрагивайтесь до стек­

лянной части лампы голыми руками,

грязными перчатками и т.п. Если

стеклянная поверхность лампы

грязная, ее необходимо очистить

спиртом, тщательно высушить и

только потом устанавливать.
- Установка лампы с мощностью

выше номинальной приведет к по­

вреждению рассеивателя.

Назначение лампы

Лампы  ф а р

Лампы передних габаритов

Лампы передних указателей

поворотов

Лампы повторителей

указателей поворотов

Лампы подсветки номерного

знака

Лампы стоп-сигналов и задних

габаритов

Лампы задних указателей

поворотов

Лампы фонарей заднего хода

Лампы местной подсветки

Лампы освещения салона

Вт

60/55

5

21

5

5

21/5

21

21

8

8

Таблица. Предохранители

(один из вариантов).

блока, расположенного в салоне автомобиля

Предохранитель

1

2
3
4
5
6
7

8

9

10
11

ECU-IG

IDLE-UP

FOG

WIPER

ECU-B

SRS

METER

TAIL

LITER
TURN

STOP

Номинал

5 A

5 A

15A

20 A

5 A

15A
10A

10A

15A

7,5 A

10A

Цепь предохранителя

Антиблокировочная система тормозов (ABS),

система блокировки переключения передач

Электронный блок управления двигателем

-

Стеклоочистители и омыватели
Система подушек безопасности (SRS)
Система подушек безопасности (SRS)
Комбинация приборов
Передние и задние габариты,

подсветка номерного знака
Прикуриватель, многофункциональный дисплей

Указатели поворотов

Стоп-сигналы

Таблица. Предохранители блока, расположенного в моторном отсеке

пространстве (один из вариантов).

Предохранитель

1

2
3
4
5
6
7
8
9

10

DEF

AM2

EFI

HAZ

DOME

ALT-S

A/C

H-LP LH

H-LP RH

BA

Номинал

20 A

15A
15A
15A
10A

5 A

10A
10A
10A
15A

Цепь предохранителя

Обогреватель стекла задней двери
Замок зажигания
Электронный блок управления двигателем
Аварийная сигнализация, звуковой сигнал
Освещение салона

Генератор
Отопитель и кондиционер

Левая фара

Правая фара
Система экстренного торможения (ВА)

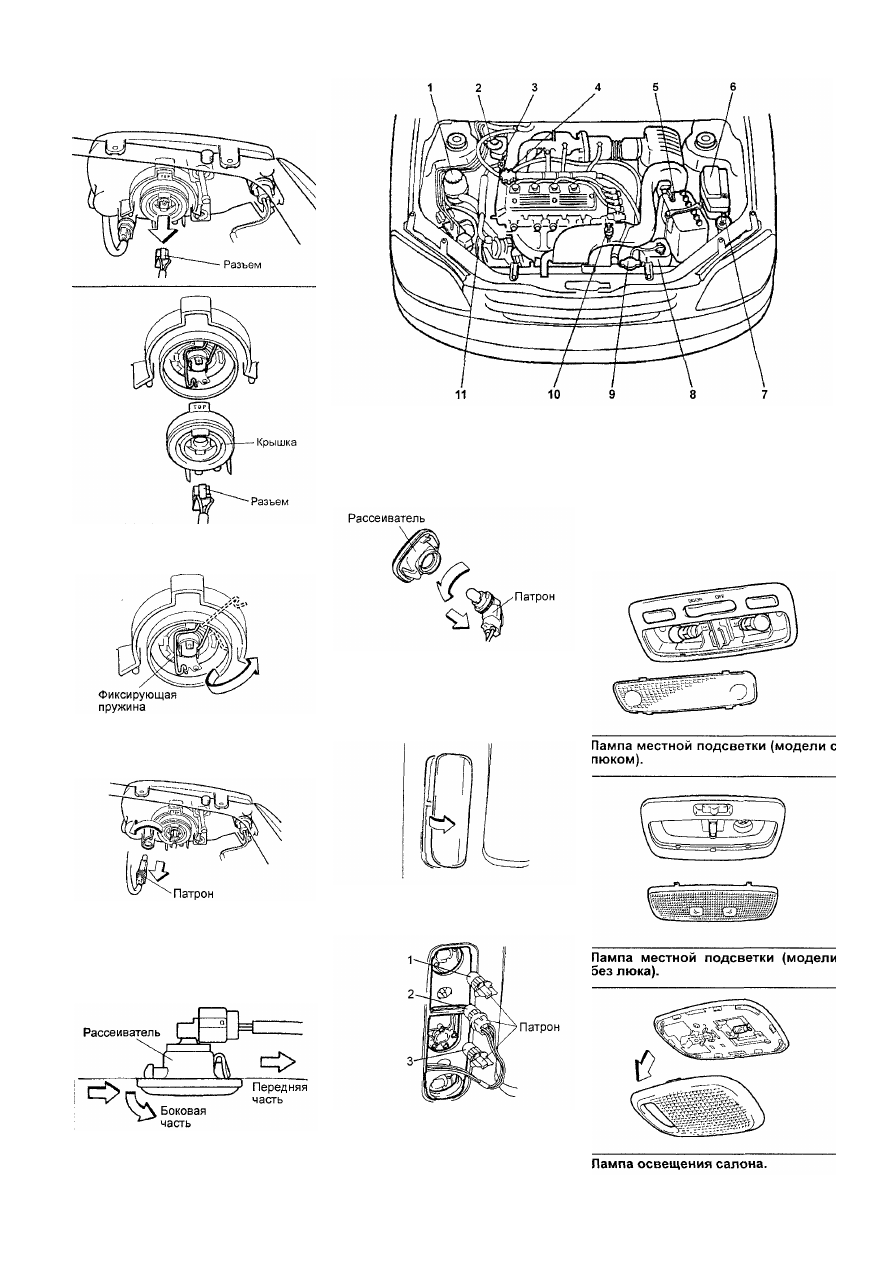

1. Замена ламп фар.

а) Отсоедините разъем и снимите

крышку.

б) Ослабьте фиксирующую пружину

и замените лампу фары.

Расположение компонентов в моторном отсеке. 1 - расширительный бачок

рабочей жидкости рулевого управления, 2 - бачок тормозной системы,

3 - щуп уровня моторного масла, 4 - маслозаливная горловина, 5 - аккуму­

ляторная батарея, 6 - блок предохранителей, 7 - бачок омывателя, 8 - рас­

ширительный бачок радиатора, 9 - крышка радиатора, 10 - щуп уровня ра­

бочей жидкости АКПП, 11 - ремень привода навесных агрегатов.

5. При замене ламп освещения салона

необходимо вставить отвертку в паз

плафона, снять плафон, а затем за­

менить лампу.

2. Замена ламп передних габаритов.

Отсоедините патрон, как показано

на рисунке, и замените лампу.

3. Замена ламп повторителей указа­

телей поворотов.

а) Надавите на рассеиватель в сто­

рону передней части автомобиля и

потяните его в сторону боковой час­

ти автомобиля.

б) Поверните патрон, снимите с рас-

сеивателя и замените лампу.

4. Замена ламп задних указателей по­

воротов, стоп-сигналов/габаритов и

фонарей заднего хода.

а) Снимите крышку боковой отделки

багажного отделения.

б) Снимите патроны и замените не­

обходимую лампу.

1 - лампа стоп-сигнала и заднего га­

барита, 2 - лампа заднего указателя

поворота, 3 - лампа  ф о н а р я заднего

хода.

22

Техническое обслуживание и общие

процедуры проверки и регулировки

Интервалы
о б с л у ж и в а н и я

Если вы в основном эксплуатируете

автомобиль при одном или более ни­

жеприведенных особых условий, то

необходимо более частое техническое

обслуживание по некоторым пунктам

плана ТО.

1. Дорожные условия.

а( Эксплуатация на ухабистых, гряз­

ных или покрытых тающим снегом

дорогах.

б) Эксплуатация на пыльных дорогах.

в) Эксплуатация на дорогах, посы­

панных солью против обледенения.

2. Условия вождения.

а) Буксировка прицепа или исполь­

зование верхнего багажника авто­

мобиля.

б) Повторяющиеся короткие поездки

менее чем на 10 км при внешней

температуре ниже 0°С.

в) Чрезмерная работа на холостом

ходу и/или вождение на низкой ско­

рости на длительное расстояние.

М о т о р н о е  м а с л о и
ф и л ь т р
Меры предосторожности

при работе с маслами

1. Длительный и часто повторяющий­

ся контакт с моторным маслом вызы­

вает удаление естественного жирово­

го слоя с кожи и приводит к сухости,

раздражению и дерматиту. Кроме то­

го, применяемые моторные масла со­

держат потенциально опасные со­

ставляющие, которые могут вызвать

рак кожи.
2. После работы с маслом тщательно

вымойте руки с мылом или другим

чистящим средством. После очистки

кожи нанесите специальный крем для

восстановления естественного жиро­

вого слоя кожи.

3. Не используйте бензин, керосин,

дизельное топливо или растворитель

для очистки кожи.

Выбор моторного масла

1. Используйте масло по классифика­

ции API - не ниже SH (SJ, SL).
2. Вязкость (SAE) подбирайте соглас­

но диаграмме температурного диапа­

зона, соответствующей условиям экс­

плуатации автомобиля до следующей

замены масла.

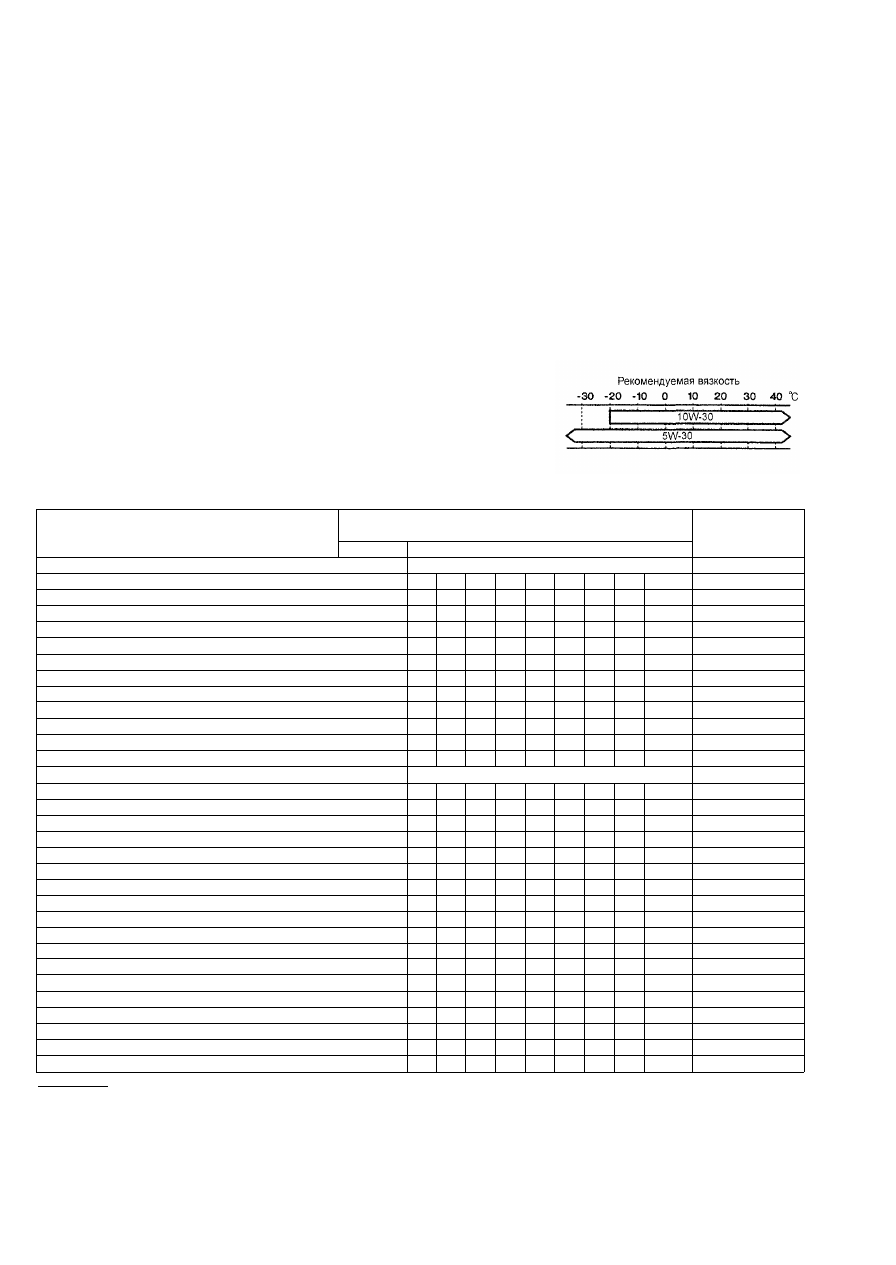

Таблица. Периодичности технического обслуживания.

Объекты обслуживания

Периодичность (пробег или время

в месяцах, что наступит раньше)

х1000 км

Ремень привода ГРМ
Зазоры в клапанах
Ремни привода навесных агрегатов
Моторное масло
Масляный фильтр
Шланги и соединения систем охлаждения и обогрева
Охлаждающая жидкость
Приемная труба системы выпуска и крепление
Свечи зажигания

Аккумуляторная батарея
Топливный фильтр

Воздушный фильтр
Крышка топливного бака, топливопроводы
Кислородный датчик
Система вентиляции картера двигателя
Стояночный тормоз

Тормозные колодки и барабаны
Тормозные колодки и диски
Тормозная жидкость
Трубопроводы и шланги тормозной системы

Рабочая жидкость усилителя рулевого управления
Рулевое управление
Шаровые шарниры и чехлы приводных валов
Масло в раздаточной коробке
Рабочая жидкость АКПП
Фильтр АКПП
Масло в редукторе заднего моста (4WD)

Передняя и задняя подвеска
Болты и гайки на шасси и кузове

Состояние шин
Все световые приборы, сигналы
Хладагент системы кондиционирования

10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | мес.

замена каждые 100000 км

-
-

3
3

-
-
-

П
П

-

П

-

П
П
3
3

-
-

П

3
П

-

П

-

-
-

3
3

-
-
-

П
П

-

П

-

П
П
3
3
П
3
П

3
П
3
3
П

-
-

3
3

-
-
-

П
П

-

П

-

П
3
3
3

-
-

П

3
П

-

П

-

-
-

3
3

-
-
-

П
П

-

П

-

П
П
3
3
П
3
П

3
П
3
3
П

24

12
12

24
24

12

12/24

12

48

12/48

24

замена каждые 100000 км

-

П

-

П
П

-

П

-
-
-

П

-
-
-
-

П
П

-

П
П
П
П
П
П
П
П
П

-

П

-

П
П

мз

П
П
П

-

П

-

П
П

-

П

-
-

-

3

-

-
-
-

П
П

-

П
П
П
П

3
П
П
П
П
П
П

-

П
П

мз

П
П
П

-

П

-

П
П

-

П

-
-
-

П

-
-
-
-

П
П

-

П
П
П
П
П
П
П
П
П

-

3
3
П
П

мз

П
П
П

-

П

-

П
П

-

П

-
-
-

П

-
-
-
-

П
П

-

П
П
П
П

3
П
П
П
П
3
П

-

3
П

мз

П
П
П

24

6

12

6

6 / 2 4

12

6

12
12

2 4 / 4 8

12/36

12/48

12
12

6
6

12

Рекомендации

-

-
-

Примечание 2
Примечание 2
Примечание 1

-
-
-
-

Примечание 2
Примечание 2, 3
Примечание 1
Примечание 4

-
-

Примечание 2
Примечание 2

-

Примечание 2

-

Примечание 2
Примечание 2
Примечание 2

Примечание 2
Примечание 2
Примечание 2
Примечание 2

-
-
-

Примечание: П - проверка и/или регулировка (ремонт или замена при необходимости); 3 - замена; С - смазка;

МЗ - затяжка до регламентированного момента.

24/48 - время в месяцах: 24 - периодичность проверки, 48 - периодичность замены.

1. После пробега 80000 км (или 48 мес) проверять каждые 20000 км (или 12 мес).

2. При эксплуатации в тяжелых условиях производить техническое обслуживание в 2 раза чаще.

3. При эксплуатации на пыльных дорогах проверяйте каждые 2500 км (или 3 мес).

4. Проверка работоспособности и при необходимости замена каждые 100000 км.
