254

Расположение компонентов электрооборудования

Н7

Н8
Н9

НЮ

Н11
Н12

И
12

13

14

15
16
17
18
19

110
111
112
ИЗ

Л
J2
J3
J4
J5
К1
К2
L1

Ml
М2
МЗ
М4

N1
N2

01
02

Р1
Р2
РЗ

Р4

Р5

Р6

Р7

Р8

Р9

Нагреватель кислородного датчика (правый

руль, модификации)
Звуковой сигнал
Выключатель аварийной сигнализации
Переключатель упр'авления положения фар

(корректор)
Выключатель очистителя фар

Дополнительный стоп-сигнал

Коммутатор
Катушка зажигания

(правый руль, модификации)
Катушка зажигания и распределитель

(кроме правого руля, модификации)
Катушка зажигания и распределитель

(кроме правого руля, модификации)
Форсунка №1
Форсунка №2

Форсунка №3

Форсунка №4
Датчик температуры воздуха на впуске

Клапан управления холостым ходом
Подсветка замка зажигания

Замок зажигания
Лампа освещения салона

Разъем
Разъем
Разъем
Разъем (заземление)
Разъем (заземление)

Датчик детонации

Выключатель режима kick-down

Лампа освещения номерного знака

Концевой выключатель электропривода люка
Реле
Переключатель управления люком

Электропривод люка
Выключатель запрещения запуска
Подавитель помех
(правый руль, модификации)

Датчик давления масла

Выключатель режима Overdrive (включение

повышающей передачи)

Датчик включения стояночного тормоза
Лампа местной подсветки

Главный выключатель

(привод стеклоподъемников)
Электродвигатель привода стеклоподъемни­

ков (дверь водителя)

Электродвигатель привода стеклоподъемни­

ка (дверь пассажира)
Выключатель привода стеклоподъемника

(дверь пассажира)
Выключатель привода стеклоподъемника

задней левой двери

Выключатель привода стеклоподъемника

задней правой двери
Электродвигатель привода стеклоподъемни­

ка задней левой двери

Р10

R1

R2
R3
R4
R5
R6

R7
R8
R9

R10
R11
R12
R13
R14
R15
R16
R17
R18
R19
R20

S1
S2
S3
S4
S5
S6

S7

S8
Т1
U1

VI

V2

V3

V4

V5

V6

V7

V8

W1

Электродвигатель привода стеклоподъемни­

ка задней правой двери
Электровентилятор радиатора системы

охлаждения

Датчик скорости (задний) - модели с АКПП

Электродвигатель смывателя заднего стекла
1\/1агнитола
Магнитола
Выключатель заднего противотуманного

фонаря(Европа)

Выключатель обогревателя заднего стекла
Переключатель управления зеркалами
Реостат или замкнутый разъем

(без реостата)

Левый задний комбинированный фонарь

Правый задний комбинированный фонарь
Задний противотуманный фонарь
Задний левый динамик
Задний правый динамик
Обогреватель заднего стекла (+)
Обогреватель заднего стекла (-)
Электродвигатель очистителя заднего стекла
Реле очистителя заднего стекла
Левое боковое зеркало заднего вида
Правое боковое зеркало заднего вида
Электромагнитный клапан (АКПП)
Стартер
Стартер
Подогреватель сиденья водителя (Европа)

Подогреватель сиденья пассажира (Европа)
Выключатель подогревателя сиденья

водителя (Европа)
Выключатель подогревателя сиденья

пассажира (Европа)
Выключатель стоп-сигналов

Датчик положения дроссельной заслонки
Датчик-выключатель системы предупрежде­

ния об оставленном в замке зажигания ключе

Датчик абсолютного давления во впускном

коллекторе
Переменное сопротивление

(основной экспорт)

Датчик скорости автомобиля

(комбинация приборов)
Электропневмоклапан №1 (система блоки­

ровки межосевого дифференциала, МКПП)
Электропневмоклапан №2 (система блоки­

ровки межосевого дифференциала, МКПП)
Электропневмоклапан (система повышения

частоты вращения холостого хода при вклю­

чении кондиционера)
Электропневмоклапан (система рециркуля­

ции ОГ)

Электропневмоклапан (система повышения

давления топлива)
Датчик указателя температуры охлаждающей

жидкости

255

Схемы электрооборудования

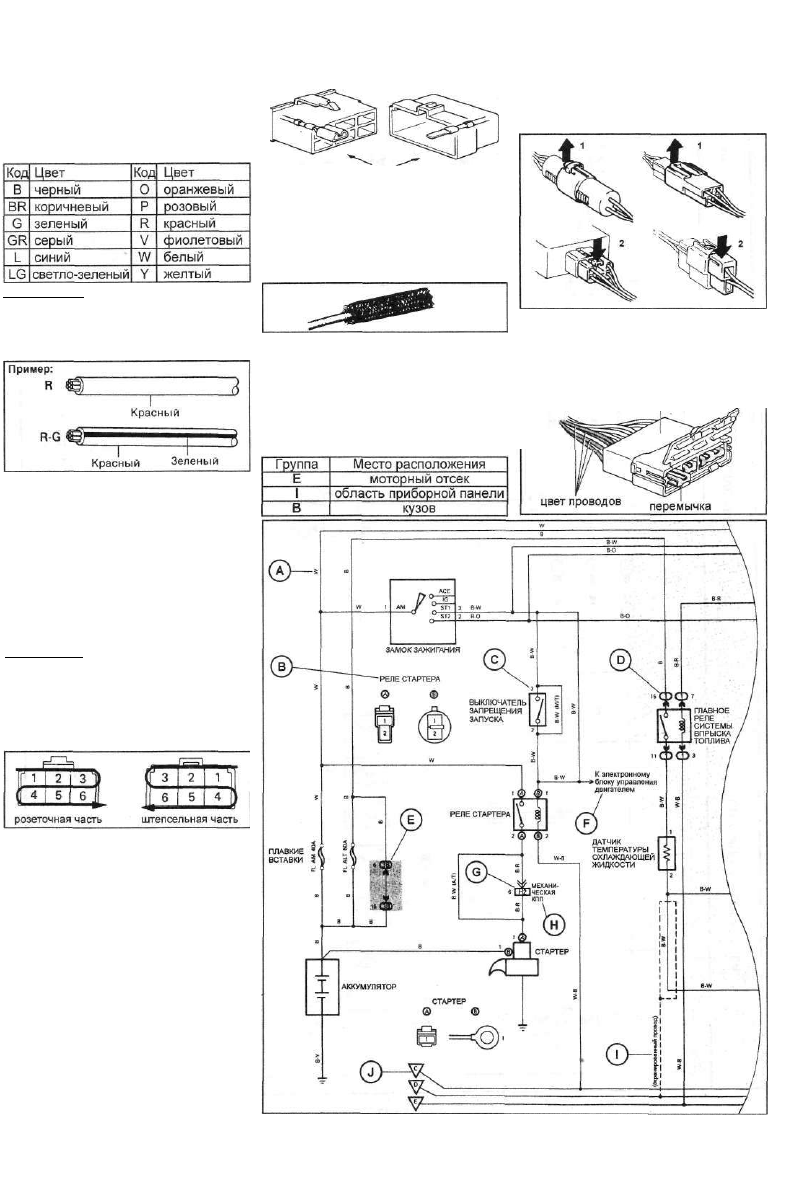

Пояснения к схемам

электрооборудования

А: На схемах цвет провода обознача­

ется буквенным кодом (см. рисунок):

Шримечание: при двухбуквенном коде

[(например R-G) первой буквой обо­

значается основной цвет провода

(красный), а второй - цвет полоски

на проводе (зеленый).

В: Указывает разъем, подсоединяе­

мый к данному элементу (цифрой ука­

зывается № клеммы разъема).
С: Указывает № клеммы разъема. Сис­

тема нумерации различна для розеточ-

ной и штепсельной частей разъема.

; - Контакты в розеточной части разъ­

ема нумеруются от верхнего левого

к нижнему правому краю.

- Контакты в штепсельной части

разъема нумеруются от верхнего

правого к нижнему левому краю.

Примечание: когда в одном узле при­

меняется несколько разъемов, ука­

зываются наименования каждого

разъема (буква алфавита) и номер

контакта. Система нумерации для

общей монтажной электросхемы

такая же, как приведена выше.

D: Указывает блок реле. Тонирование

не применяется, показан только №

блока реле, отличающий его от рас­

пределительной коробки блока.

Пример: О указывает блок реле №1.

Е: Указывает распределительный

блок (номером в кружке обозначается

№ распределительного блока, а ря­

дом указывается код разъема).

F: Указывает систему, имеющую связь

с рассматриваемой системой.
G: Указывает жгут проводов и разъем

жгута проводов.

- Жгут проводов с штепсельным нако­

нечником обозначен стрелками  ( ^ ) .

- Цифры снаружи соответствуют но­

мерам клемм разъема.

- Все разъемы показываются с рас­

крываемой стороной так, чтобы за­

мок находился наверху.

розеточная часть

штепсельная часть

2. При отсоединении разъемов не тяни­

те за провода и будьте внимательны

при отсоединении зажимов фиксаторов.

Н: () применяются для указания разных

проводов и разъемов, например, при­

менительно к модели автомобиля, типу

двигателя или техническим условиям.

I: Указывает экранированный жгут

проводов см. рисунок.

1 - отожмите, 2 - нажмите.

, ,, 3. Разъемы, обозначенные J1-J5 на

J: Указывает точку заземления. ^^^^дх, представляют собой закоро-

Разъемы ченные разъемы, провода которых

1. Разъемы делятся на группы по месту замкнуты по группам (цвет провода),

расположения на автомобиле и имеют

двухбуквенное обозначение. Первая

буква обозначает группу, к которой от­

носится разъем.

разъем

Пример стандартной электросхемы.

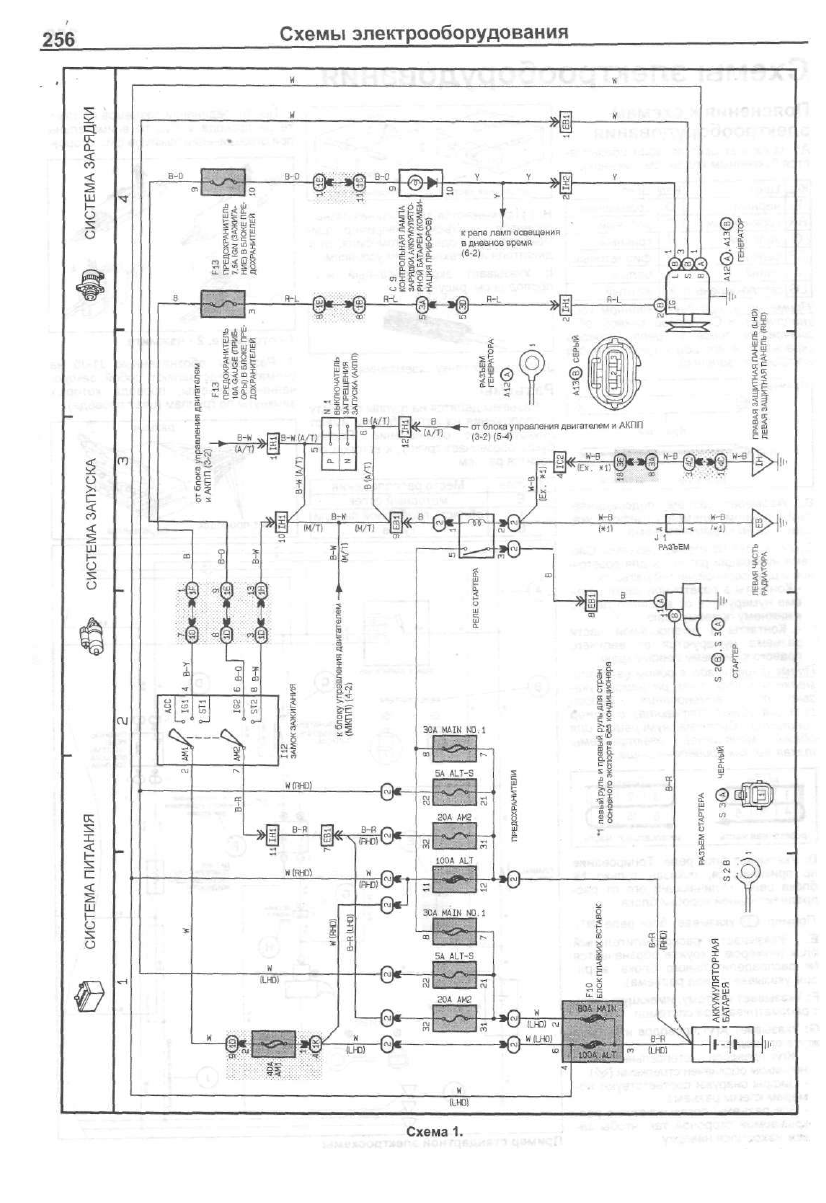

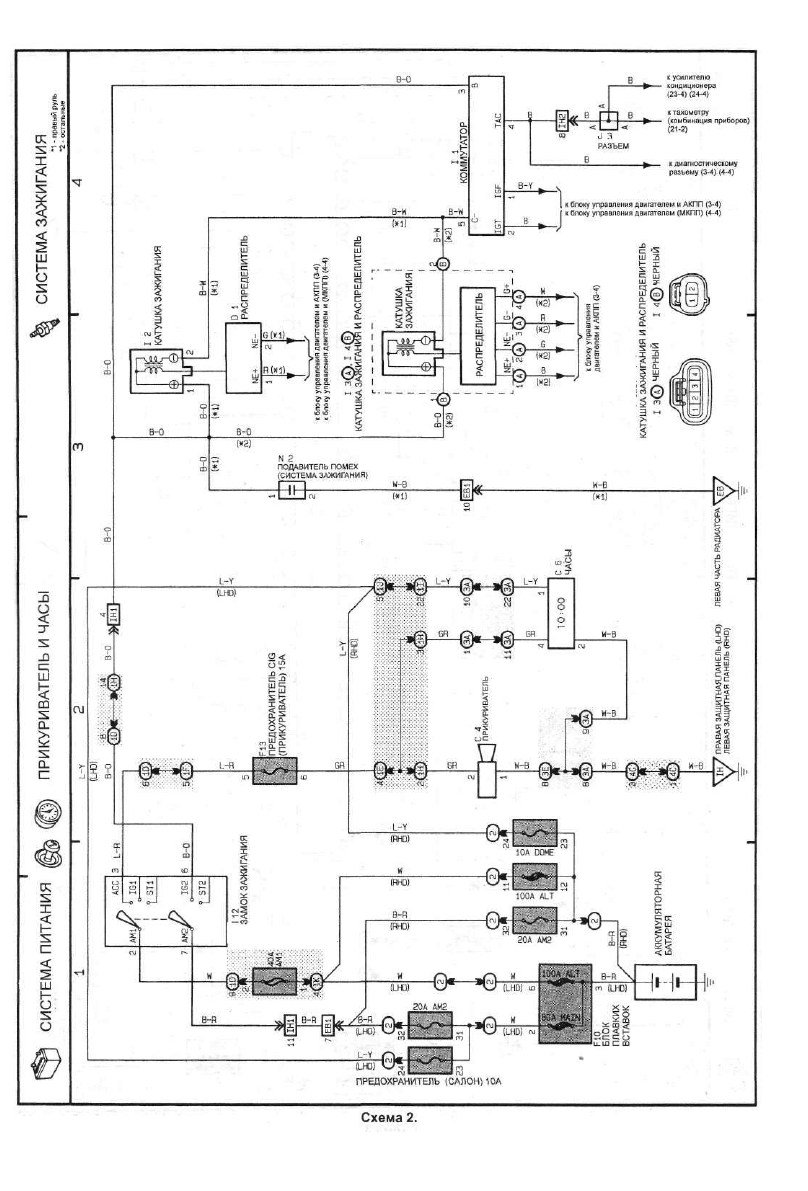

Схемы электрооборудования
