30 Двигатель - механическая часть

б) Установите крышку ремня приво­

да ГРМ, затянув четыре болта.

в) Установите два зажима жгута

проводов.

г) Установите зажимы защиты жгута

проводов двигателя к двум_ болтам

крепления крышки №2 ремня при­

вода ГРМ, в указанной на рисунке

последовательности.

14. Установите свечи зажигания и

подсоедините высоковольтные прово­

да к свечами.

Момент затяжки 18 Н-м

15. Установите правую опору крепле­

ния двигателя, затянув три болта.

Момент затяжки 52 Н-м

16. Установите генератор.

а) Установите генератор на шарнир­

ный, стопорный болты (модели с

кондиционером) или на регулиро­

вочный болт (модели без кондицио­

нера). Не затягивайте болты.

б) Установите ремень генератора и

отрегулируйте его натяжение.
в) Затяните все болты.

Момент затяжки

шарнирный болт 54 Н-м

стопорный и регулировочный

болт 19 Н-м

г) Подсоедините разъем генератора.

д) Подсоедините провод генератора,

затянув гайку крепления провода, и

установите резиновый колпачок.

е) Подсоедините зажим жгута про­

водов к зажиму на генераторе.

Головка блока

цилиндров

Снятие головки блока

цилиндров

1. Слейте охлаждающую жидкость.

2. Снимите кронштейн крепления тро­

са привода акселератора, отвернув

два болта.

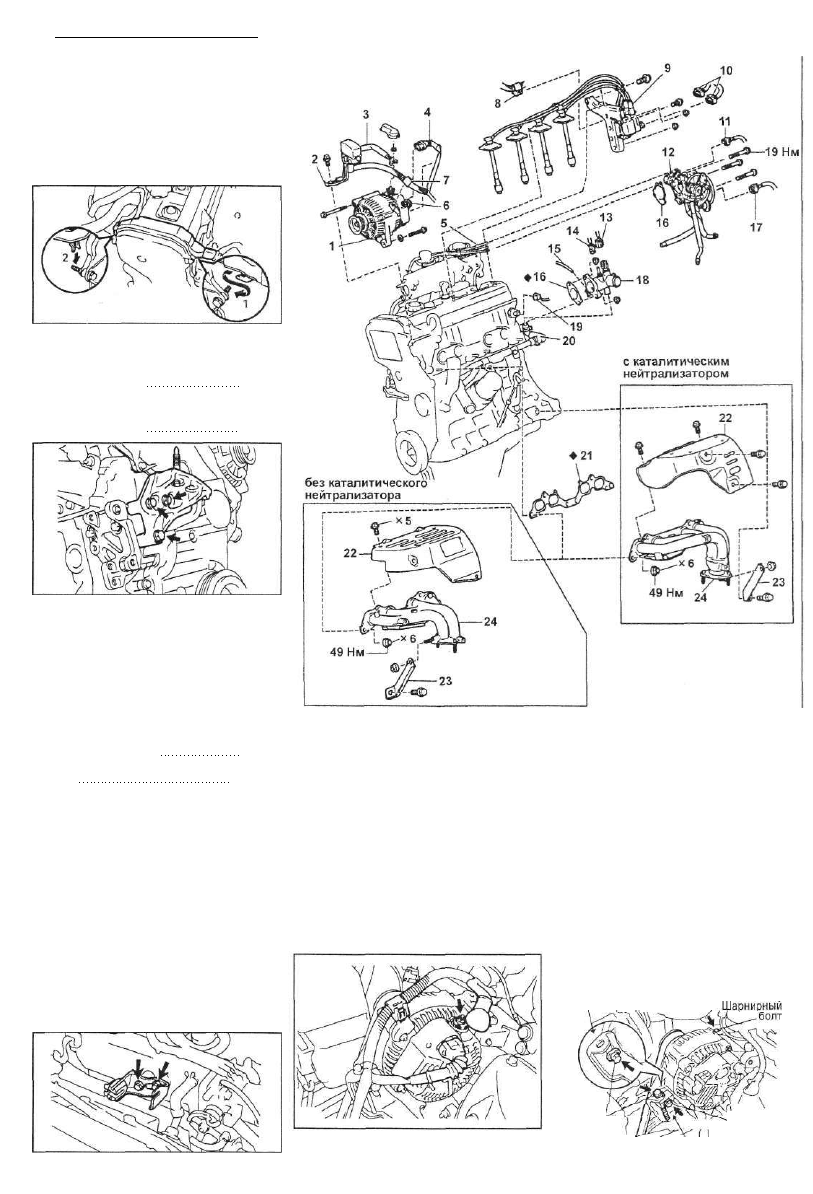

Детали для снятия и установки (этап 1-й): 1 - генератор, 2 - кронштейн ди­

агностического разъема, 3 - провод к генератору, 4 - разъем генератора,

5 - вакуумные шланги, 6,7,8 - зажим, 9 - кронштейн катушек зажигания и

впускного коллектора в сборе (с высоковольтными проводами),

10 - разъемы катушек зажигания, 11 - разъем датчика положения дрос­

сельной заслонки, 12 - корпус дроссельной заслонки, 13 - разъем датчика

температуры охлаждающей жидкости, 14 - разъем датчика указателя тем­

пературы охлаждающей жидкости, 15 - шланг, 16 - прокладка, 17 - разъем

клапана управления холостым ходом, 18 - выходной патрубок, 19 - разъ­

ем датчика давления масла, 20 - шланг перепуска охлаждающей жидкости,

21 - прокладка, 22 - тепловой экран №1 выпускного коллектора, 23 - крон­

штейн выпускного коллектора, 24 - выпускной коллектор и теплозащит­

ный экран №2 в сборе.

3. Снимите генератор,

а) Отсоедините зажим жгута прово­

дов от зажима на генераторе.

в) Снимите резиновый колпачок и

отверните гайку крепления провода,

и отсоедините провод генератора.

г) Ослабьте стопорный болт

(модели с кондиционером), регули­

ровочный болт и шарнирный болт.

б) Отсоедините разъем генератора.

Без кондиционера

Регули-,

ровочный

болт

Стопорный

болт

С кондиционером

Двигатель - механическая часть

31

5. Снимите выпускной коллектор,

а) Отверните пять болтов и снимите

верхний теплозащитный экран.

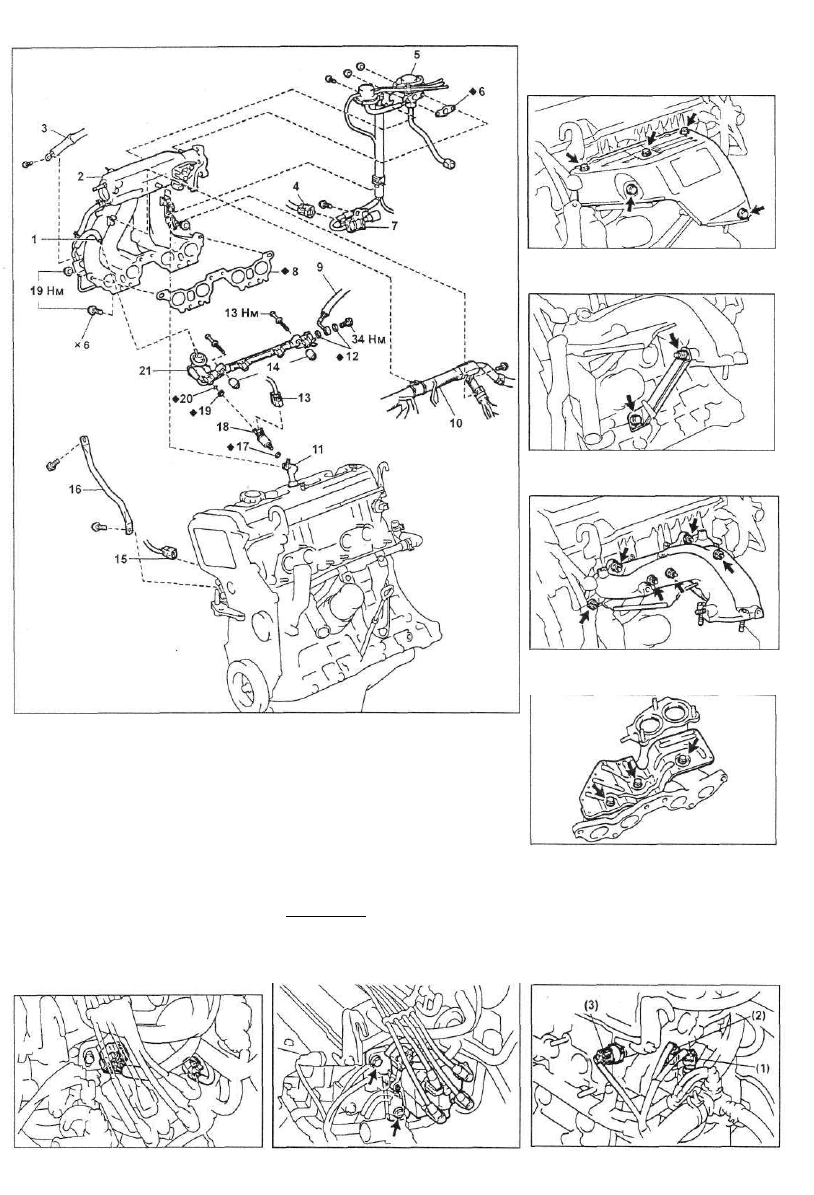

Детали для снятия и установки (этап 2-й): 1 - вакуумный шланг, 2 - впуск­

ной коллектор, 3 - провод "массы", 4 - разъем электропневмоклапана

системы рециркуляции ОГ (модели с каталитическим нейтрализатором),

5 - вакуумный модулятор (модели с каталитическим нейтрализатором) и

клапан системы рециркуляции ОГ, 6 - прокладка, 7 - электропневмоклапан

системы рециркуляции ОГ, 8 - прокладка, 9 - шланг подачи топлива,

10 - жгут проводов, 11 - шланг системы вентиляции картера, 12 - проклад­

ка, 13 - разъем форсунок, 14 - распорная втулка, 15 - разъем датчика де­

тонации, 16 - кронштейн впускного коллектора, 17 - изолятор, 18 - форсун­

ка, 19 - уплотнение, 20 - кольцевое уплотнение, 21 - топливный коллектор.

д) Снимите ремень привода ГРМ.

е) Снимите стопорный болт регули­

ровки (модели с кондиционером) или

регулировочный болт (модели без

кондиционера) и шарнирный болт.

ж) Снимите генератор.

. Снимите распределитель,

а) Отсоедините два разъема кату­

шек зажигания.

б) Отсоедините высоковольтные

провода за резиновые колпачки. Не

натягивайте провода.

Примечание: натяжение или изгиб

проводов может вызвать внутрен­

ние повреждения.

в) Отверните два болта, и снимите

распределитель.

б) Отверните болт, гайку и снимите

кронштейн выпускного коллектора.

в) Отверните шесть гаек, снимите

выпускной коллектор и прокладку.

г) Отверните три болта и снимите

нижний теплозащитный экран.

6. Снимите выходной патрубок охлаж­

дающей жидкости,

а) Отсоедините следующие разъе­

мы:

(1) Разъем датчика указателя тем­

пературы охлаждающей жидкости.

(2) Разъем датчика температуры

охлаждающей жидкости.

(3) Разъем датчика давления масла.

32 Двигатель - механическая часть

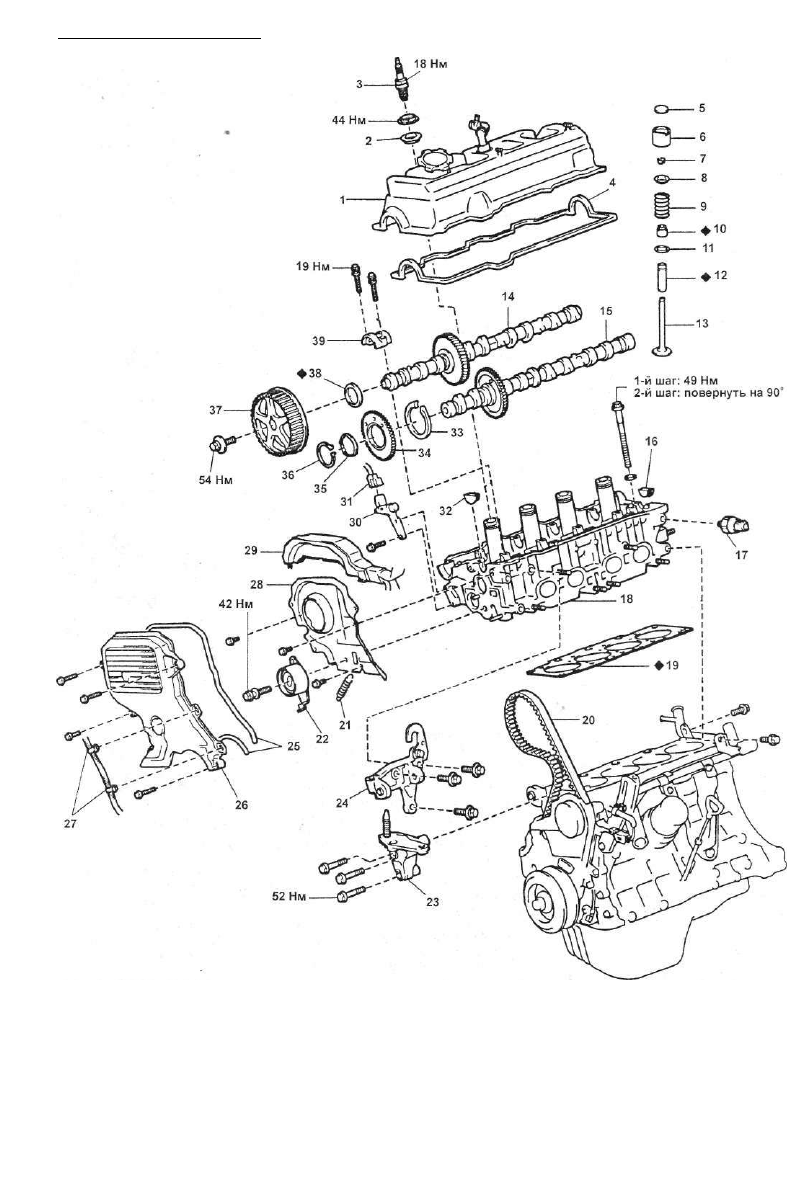

Разборка головки блока цилиндров: 1 - крышка головки блока цилиндров, 2 - уплотнение трубок свечей зажига­

ния, 3 - свеча зажигания, 4 - прокладка крышки головки блока цилиндра, 5 - регулировочная шайба, 6 - толка­

тель, 7 - сухари, 8 - тарелка пружины клапана, 9 - клапанная пружина, 10 - маслосъемный колпачок, 11 - седло

пружины, 12 - направляющая клапана, 13 - клапан, 14 - распределительный вал впускных клапанов, 15 - распре­

делительный вал выпускных клапанов, 16 - сегментная заглушка, 17 - датчик давления масла, 18 - головка бло­

ка цилиндров, 19 - прокладка головки блока цилиндров, 20 - ремень привода ГРМ, 21 - пружина ролика - натяжи-

теля, 22 - ролик - натяжитель №1, 23 - правая опора крепления двигателя, 24 - кронштейн генератора и правый

кронштейн подъема двигателя, 25 - прокладка, 26 - крышка №2 ремня привода ГРМ, 27 - зажимы, 28 - крышка №3

ремня привода ГРМ, 29 - защита жгута проводов, 30 - датчик положения распределительного вала, 31 - разъем

датчика положения распределительного вала, 32 - сегментная заглушка, 33 - пружинное кольцо, 34 - вспомога­

тельная шестерня распределительного вала выпускных клапанов, 35 - пружинная шайба, 36 - стопорное коль­

цо, 37 - зубчатый шкив распределительного вала, 38 - сальник распределительного вала, 39 - крышка подшип­

ника распределительного вала.

Двигатель - механическая часть

33

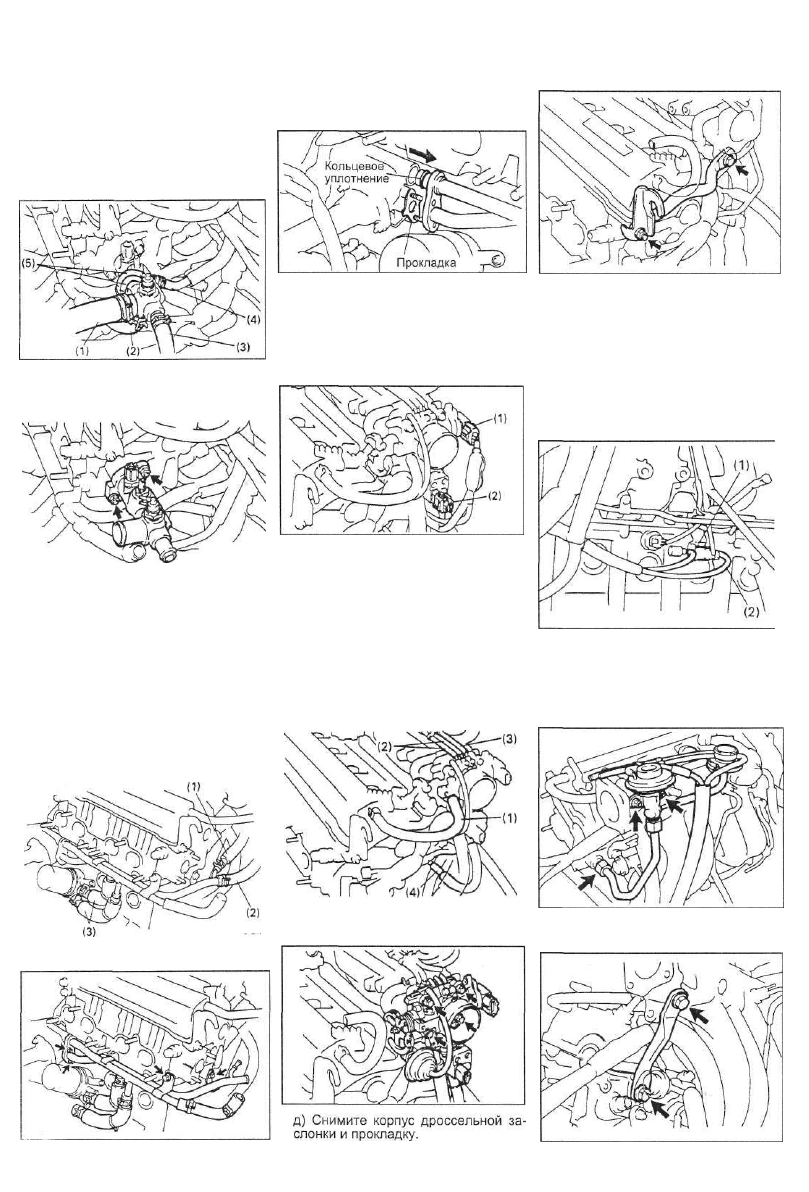

б) Отсоедините следующие шланги:

(1) Верхний шланг радиатора;

(2) Шланг перепуска охлаждающей

жидкости;

(3) Шланг отопителя;

(4) Шланг подачи охлаждающей

жидкости к клапану управления

холостым ходом;

(5) Два шланга системы улавлива­

ния паров топлива (если установ­

лена).

в) Отверните две гайки, снимите

выходной патрубок охлаждающей

жидкости и прокладку.

7. Снимите трубку перепуска охлаж­

дающей жидкости,

а) Отсоедините следующие шланги:

(1) Перепускной шланг охлаждаю­

щей жидкости клапана управления

холостым ходом от перепускной

трубки охлаждающей жидкости.

(2) Шланг отопителя от перепуск­

ной трубки охлаждающей жидко­

сти.

(3) (Модели с маслоохладителем)

Два перепускных шланга охлаж­

дающей жидкости маслоохладите­

ля.

б) Отверните два болта и две гайки.

в) Отсоедините перепускную трубку

охлаждающей жидкости от крышки

насоса охлаждающей жидкости, и

снимите ее.

г) Снимите прокладку и кольцевое

уплотнение.

8. Снимите корпус дроссельной за­

слонки,

а) Отсоедините следующие разъемы:

(1) Разъем датчика положения

дроссельной заслонки.

(2) Разъем клапана управления

холостым ходом.

б) Отсоедините следующие шланги:

(1) Шланг системы вентиляции

картера от корпуса дроссельной

заслонки.

(2) (Модели с системой рециркуля­

ции отработавших газов) Два ваку­

умных шланга от корпуса дрос­

сельной заслонки.

(3) (Модели с системой улавлива­

ния паров топлива) Вакуумный

шланг от корпуса дроссельной за­

слонки.

(4) Вакуумный шланг от трубки.

в) Отверните четыре болта или два

болта и две гайки.

9. Снимите левый крюк для подъема

двигателя и кронштейн №2 впускного

коллектора, отвернув болт и гайку.

10. (Модели с системой рециркуляции

ОГ) Снимите клапан системы рецир­

куляции отработавших газов и ваку­

умный модулятор,

а) Отсоедините следующие шланги:

(1) Вакуумный шланг от канала Е

электропневмоклапана системы

рециркуляции ОГ.

(2) Вакуумных шланг от канала G

электропневмоклапана системы

рециркуляции ОГ.

б) Ослабьте накидную гайку трубки

системы рециркуляции ОГ, отверни­

те две гайки, и снимите клапан сис­

темы рециркуляции отработавших

газов, вакуумный модулятор, ваку­

умные шланги и прокладку.

11. Снимите кронштейн №1 впускного

коллектора, отвернув два болта.
