Таврия Нова / Славута. Электросхемы - часть 5
Схема 5. Принципиальная схема электронной системы центрального впрыска топлива: 1 - разъем диагностики; 2 - форсунка; 3 - датчик положения дроссельной заслонки; 4 - электродвигатель привода дроссельной заслонки; 5 - топливный насос; 6 - электромагнитный клапан; 7 - реле топливного насоса; 8 - сигнальная лампа системы впрыска (находится в комбинации приборов); 9 - предохранитель 15 А; 10 - реле обогрева; 11 - предох-
ранитель 10 А; 12 - электронный блок управления (ЭБУ): 13 - пусковое реле; 14 - предохранитель 10 А; 15 - модуль зажигания; 16 - распределитель высокого напряжения; 17 - свечи зажигания; 18 - датчик концентрации кислорода; 19 - датчик температуры охлаждающей жидкости; 20 - датчик температуры воздуха; 21 - датчик абсолютного давления: 22 - датчик положения коленчатого вала двигателя; 23 - предохранитель 10 А

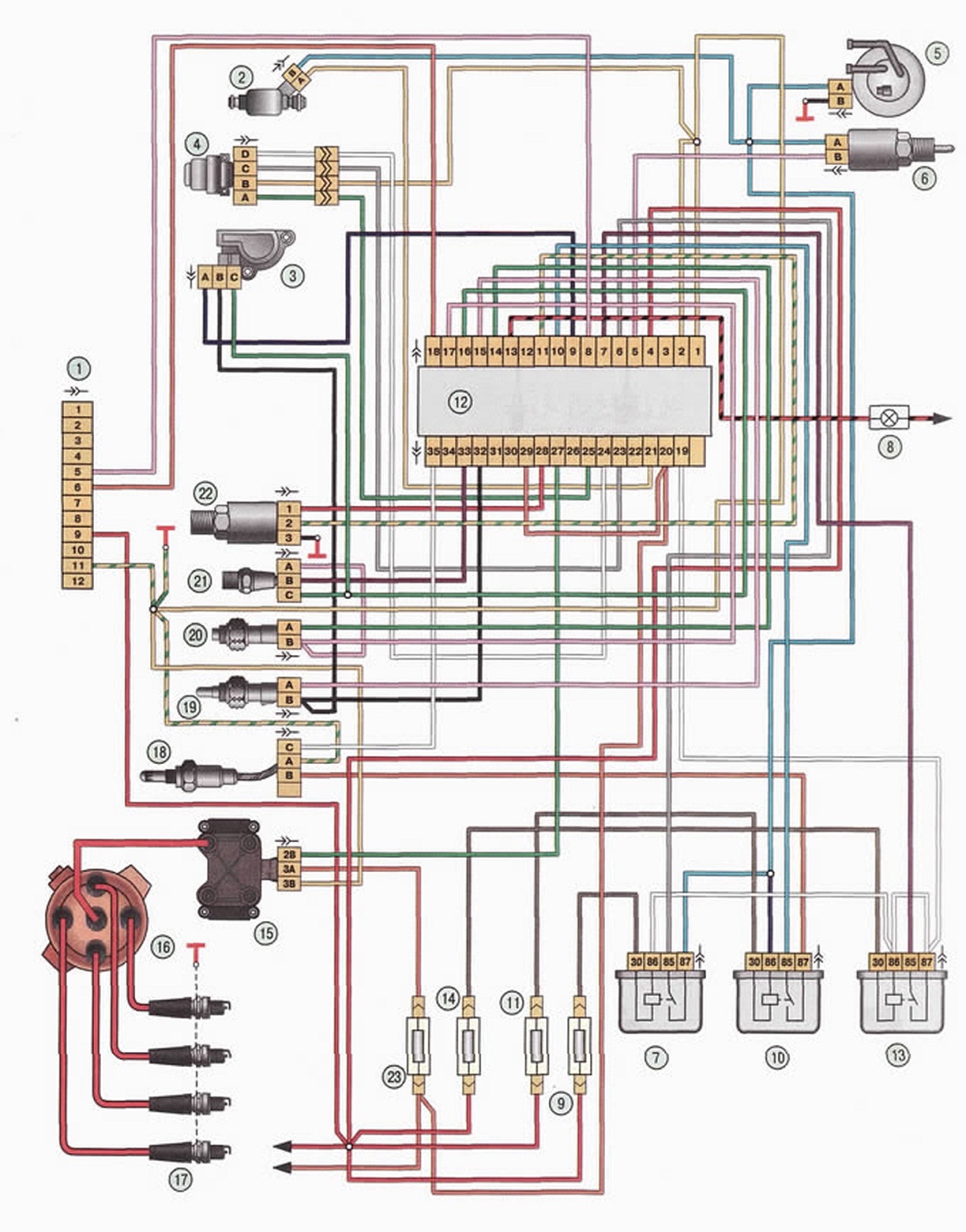

Схема 6. Монтажная схема электронной системы центрального впрыска топлива двигателя: 1 - разъем диагностики: 2 - форсунка; 3 - датчик положения дроссельной заслонки: 4 - электродвигатель привода дроссельной заслонки; 5 - топливный насос; 6 - электромагнитный клапан; 7 - реле топливного насоса: 8 - сигнальная лампа системы впрыска (находится в комбинации приборов): 9 - предохранитель 15 А; 10 - реле обогрева: 11 - предохранитель 10 А;
12 - электронный блок управления (ЭБУ); 13 - пусковое реле; 14 - предохранитель 10 А; 15 - модуль зажигания; 16 - распределитель высокого напряжения; 17 - свечи зажигания; 18 - датчик концентрации кислорода; 19 - датчик температуры охлаждающей жидкости; 20 - датчик температуры воздуха; 21 - датчик абсолютного давления; 22 - датчик положения колончатого вала двигателя; 23 - предохранитель 10 А; 24 - дополнительный разъем

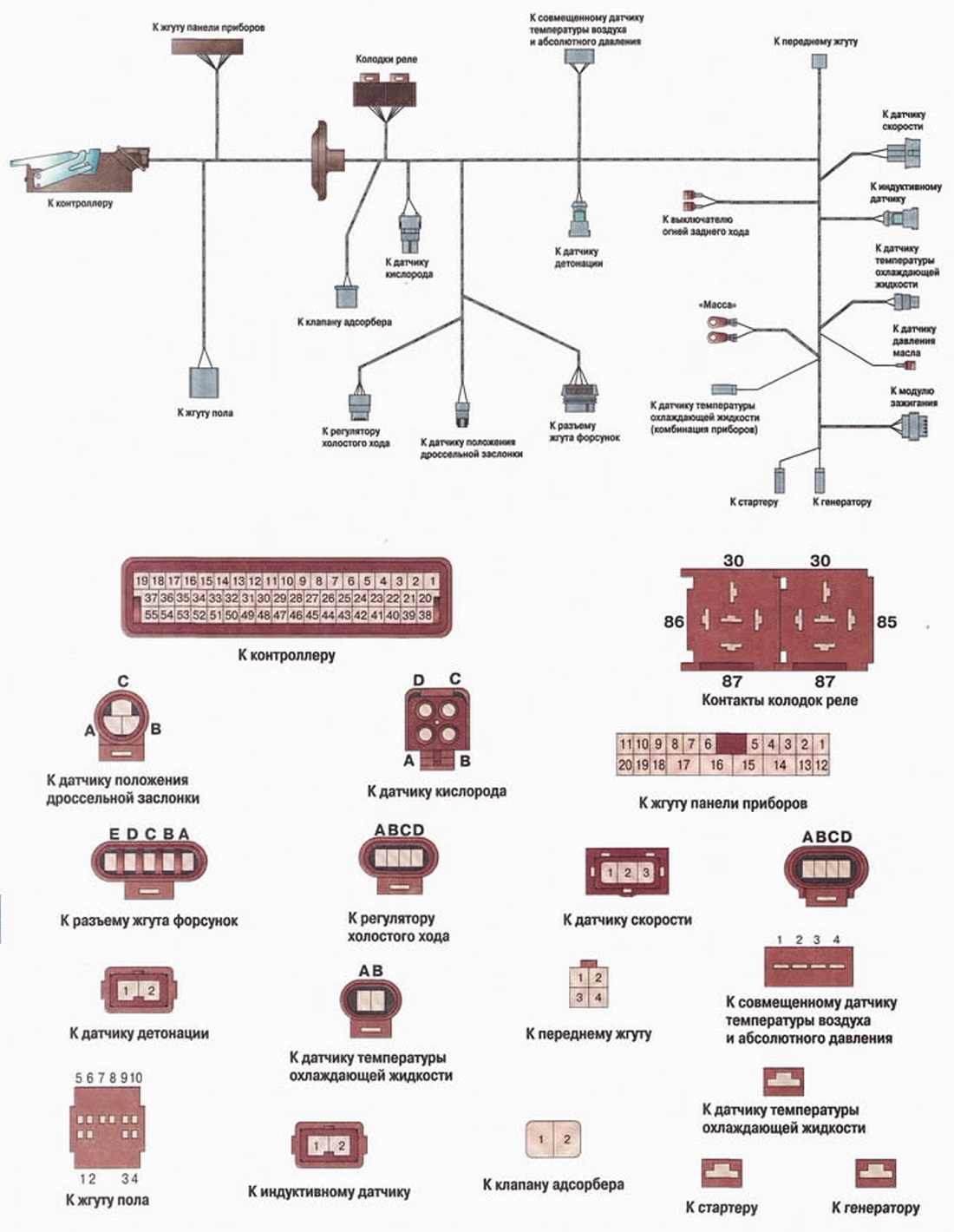

Схема 7. Схема жгутов проводов и вид колодок жгутов электронной системы управления двигателем с распределенным впрыском топлива -МИКАС 7.6*
