Таврия Нова / Славута. Ремонт топливного насоса двигателей МЕМЗ-245, МЕМЗ-2457, MEM3-3011

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.

Устройство топливного насоса показано на рис. 12.3.

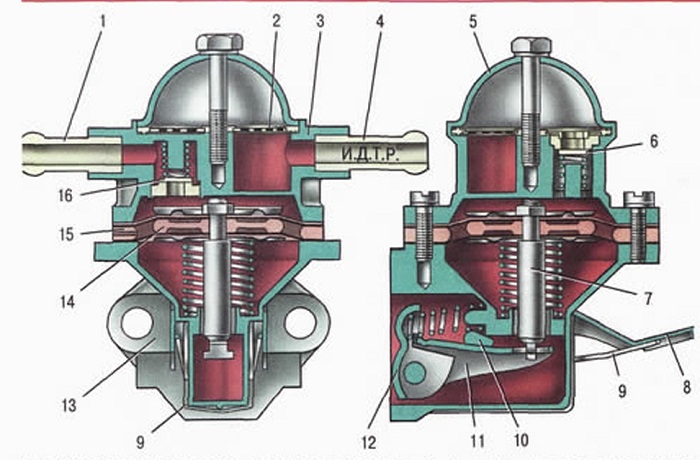

Рис. 12.3. Топливный насос: 1 - нагнетательный патрубок; 2 - фильтр; 3 - корпус; 4 - всасывающий патрубок: 5 - крышка: 6 - всасывающий клапан; 7 - шток; 8 - рычаг ручной подкачки топлива: 9 - пружина; 10 - кулачок; 11 - балансир; 12 - рычаг механической подкачки топлива; 13 - нижняя крышка; 14 - внутренняя дистанционная прокладка; 15 - наружная дистанционная прокладка; 16 - нагнетательный клапан

1. Снимите топливный насос (см. «Снятие и установка топливного насоса», с. 225).

Полезный совет

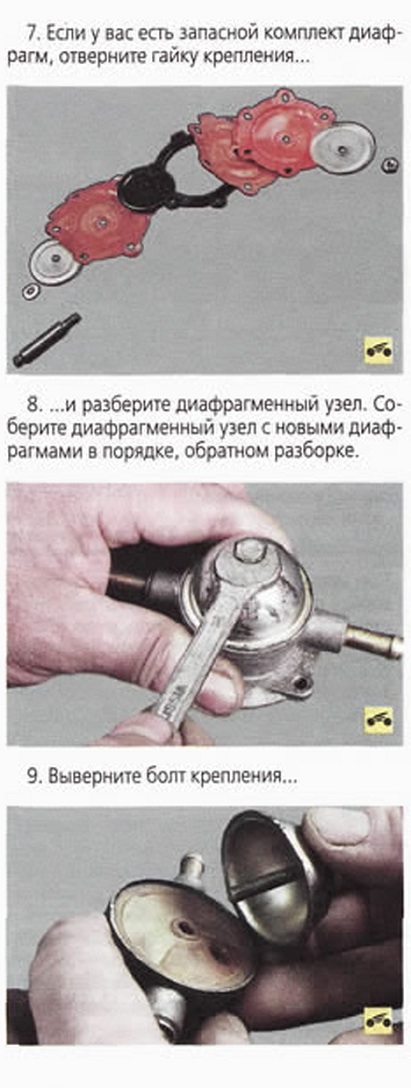

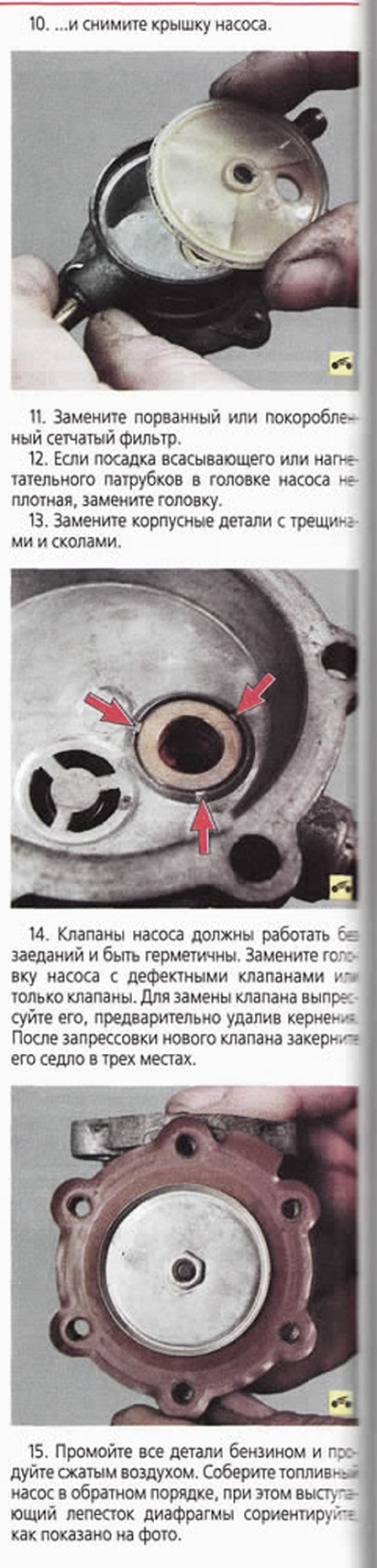

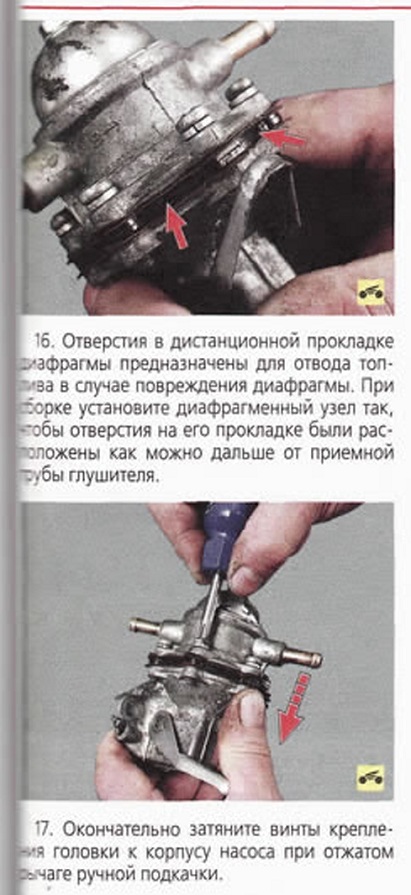

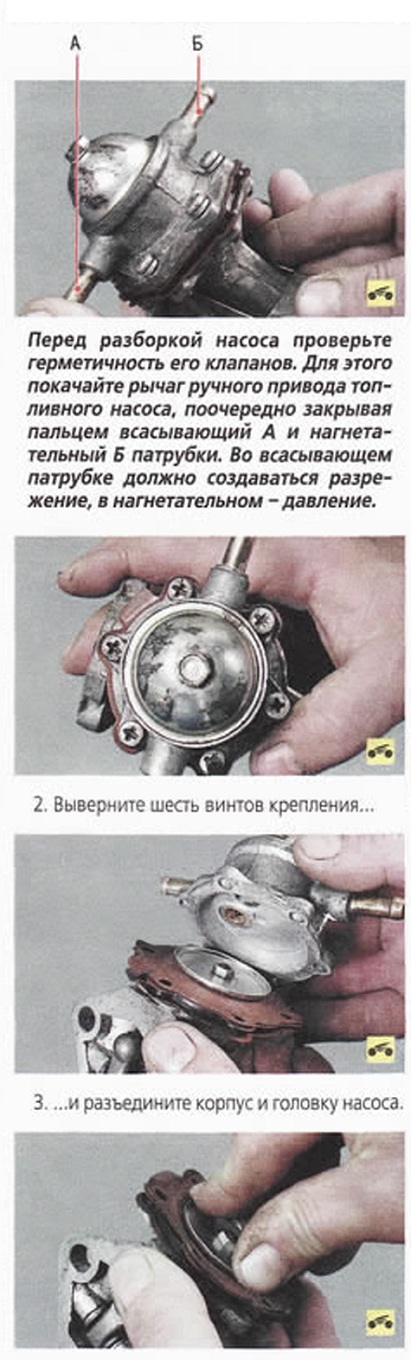

4. Прижмите диафрагменный узел пальцами и поверните его по часовой стрелке на 90*, чтобы вывести шток диафрагмы из зацепления с рычагом насоса. Выньте диафрагменный узел из корпуса насоса.
