Таврия Нова / Славута. Проверка и замена подрулевых переключателей

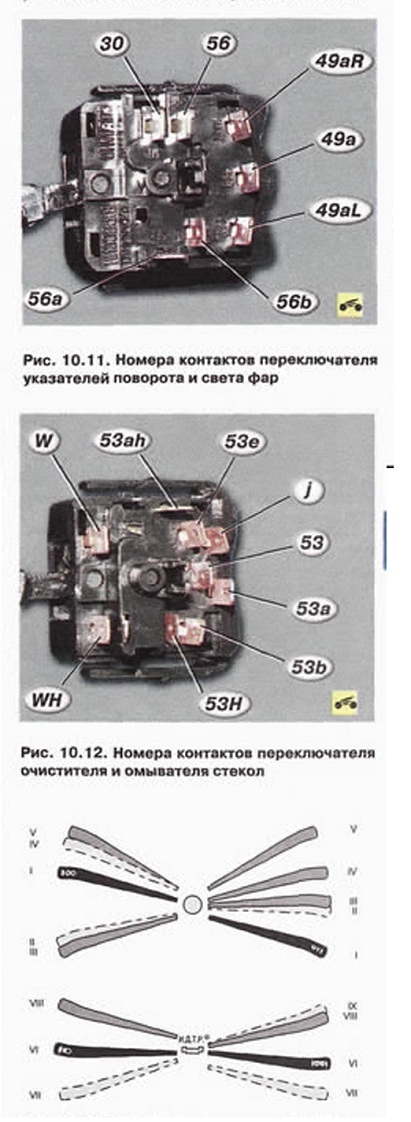

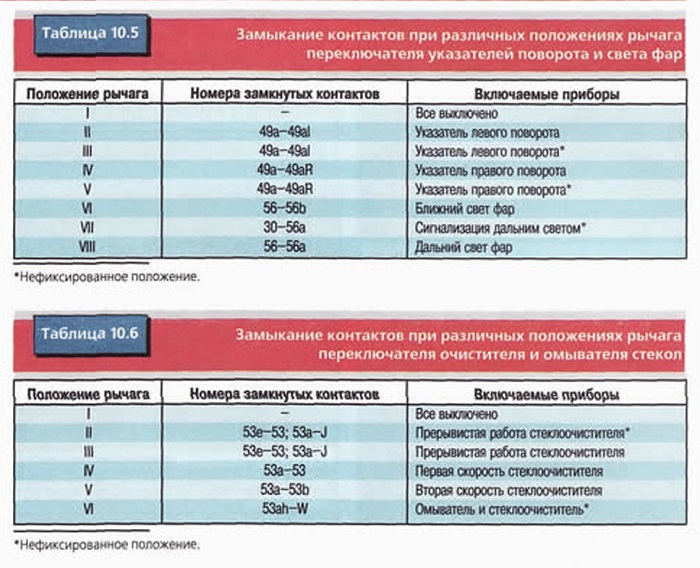

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов (табл. 10.5 и 10.6, рис. 10.11-10.13).

Рис. 10.13. Положения рычагов подрулового переключателя (жирными линиями показаны исходные положения, тонкими - фиксированные, пунктирными - нефиксированные положения рычагов)


1. Снимите верхнюю и нижнюю части кожуха рулевой колонки (см. «Снятие и установка кожуха рулевой колонки», с. 147).

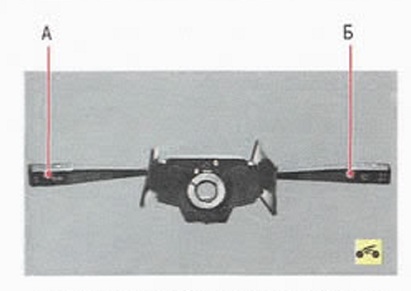

2. Сжав по два пластмассовых фиксатора, выньте переключатель А указателей поворота и света фар. а также переключатель Б очистителя и омывателя стекол из соединителя подрулевых переключателей, а затем отсоедините от них колодки жгутов проводов.

3. Для проверки переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в табл. 10.5 и 10.6 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, - лампа должна загореться. В противном случае переключатель неисправен.

4 Установите подрулевые переключатели в порядке, обратном снятию.



Таврия Нова / Славута. Замена и регулировка звукового сигнала

Автомобиль укомплектован звуковым сигналом типа С-311В-01.

Звуковой сигнал находится в моторном отсеке и закреплен на кронштейне, приваренном к панели рамки радиатора.

Вам потребуются: ключ «на 13», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы минус аккумуляторной батареи.

2. Снимите облицовку радиатора (см. «Снятие и установка облицовки радиатора», с. 202) и отсоедините два провода от выводов сигнала.

3. Отверните две гайки крепления кронштейна сигнала к кузову и снимите звуковой сигнал.

4. Зачистите окисленные выводы сигнала.
5. Зажмите в тиски сигнал за кронштейн и I

подсоедините провода к аккумуляторной 6атарее и к выводам звукового сигнала: «минус»  к верхнему выводу сигнала, «плюс» -

к нижнему. Поворачивая регулировочный

винт в соответствующую сторону, добейтесь

громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.

6. Установите звуковой сигнал и все снятые  детали в порядке, обратном снятию.
