Таврия Нова / Славута. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

Особенности конструкции

На автомобили устанавливают выключатели зажигания 2108-3704010-60 или 55820-015.0.


Выключатель (замок) зажигания с механическим запорным устройством и электрической контактной частью установлен с правой стороны рулевой колонки под рулевым колесом и прикреплен к опоре с помощью скобы и двух болтов. Электрическая контактная часть выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания.

Проверка выключателя (замка) зажигания
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа, а также работу противоугонного устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи: в каждом положении ключа в замке проверьте по схеме электрооборудования правильность замыкания контактов выключателя (замка).



Таврия Нова / Славута. Снятие и установка выключателя (замка) зажигания

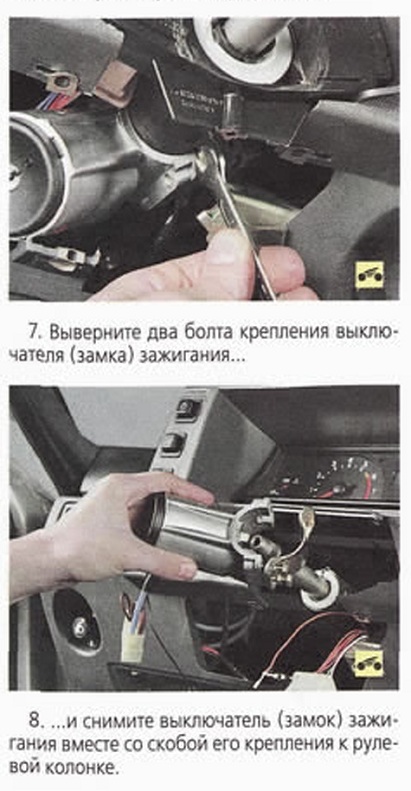

Выключатель (замок) зажигания установлен на рулевой колонке и закреплен двумя болтами. Замок зажигания можно заменить, не снимая рулевую колонку, но для удобства вы можете ее снять (см. «Снятие и установка рулевой колонки*, с. 147).

Вам потребуются: отвертки с плоским и крестообразным лезвием, зубило, молоток.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 146).

3. Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колонки». с. 147).

4. Снимите подрулевые переключатели (см. «Проверка и замена подрулевых переключателей». с. 191).

5. Разъедините колодки жгутов проводов выключателя (замка) зажигания.

6. Вставьте ключ в выключатель зажигания и поверните его в положение «О», чтобы выключить противоугонное устройство.

 Установите снятые детали и узлы в порядке. обратном снятию.
