Таврия Нова / Славута. ОРГАНЫ УПРАВЛЕНИЯ

Расположение органов управления автомобилем показано на рис. 1.7 и 1.8. Для удобства пользования на рукоятки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.



Рис. 17. Панель приборов 1102-5325016 и органы управления:

Рис. 1.8. Панель приборов 11021-5325016 и органы управления

Таврия Нова / Славута. Панель приборов - часть 1

С начала выпуска автомобили «Таврия» оснащали панелью приборов 1102-5325016 (см, рис. 1.7) с комбинацией приборов 20.3801 (см. рис. 1.9).

После модернизации на автомобили «Таврия Нова» и «Славута» устанавливают панель приборов 11021-5325016 (см. рис. 1.8) с комбинацией приборов 2602.3801 (см. рис. 1.10).

По заказу на автомобили «Таврия Нова» и «Славута» в исполнении «Люкс» устанавливают панель приборов 11021-5325016 с комбинацией приборов, оснащенной цифровым дисплеем счетчиков общего и суточного пробега и тахометром (см. рис. 1.11). Расположение и назначение органов управления подробно описано на примере панели 11021-5325016 как имеющей наибольший набор элементов из всех применяемых панелей приборов На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.8).

1 - боковое сопло отопления и вентиляции салона. Рукояткой А регулируют направление потока воздуха. При перемещении рукоятки в крайнее левое положение поток воздуха перекрывается.

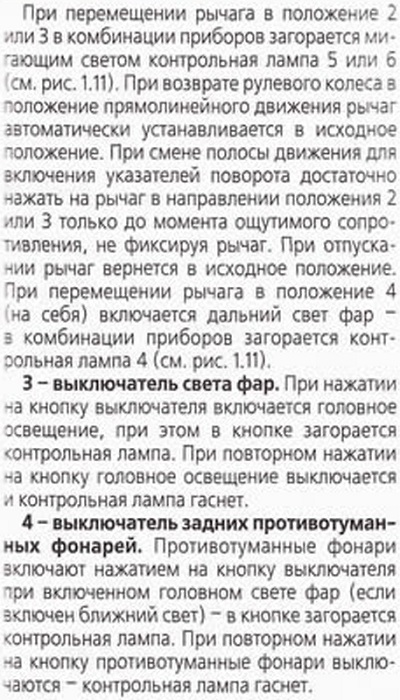

5 - выключатель наружного освещения.

При нажатии на кнопку выключателя включается габаритный огонь в фарах и в задних фонарях  в кнопке загорается контрольная лампа. При повторном нажатии на кнопку наружное освещение выключается и контрольная лампа гаснет.

6 - рулевое колесо.

7 - комбинация приборов.

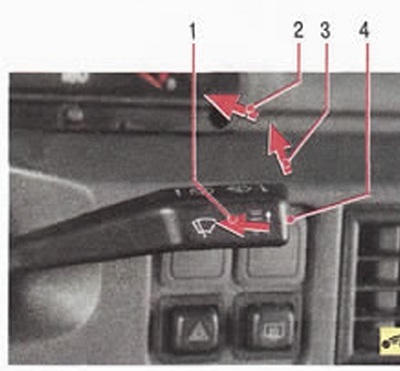

8 - рычаг переключателя очистителя и омывателя ветрового стекла.

включает электрические цепи при включенном зажигании и может занимать следующие положения:

1 - перемещением рычага на себя включают омыватель ветрового стекла (нефиксированное положение). Одновременно включается стеклоочиститель ветрового стекла и работает до тех пор. пока рычаг удерживается 8 положении 1. После отпускания рычага щетки стеклоочистителя совершают еще три рабочих хода;

2 - включена высокая скорость стеклоочистителя (фиксированное положение);

3 - включен прерывистый режим работы стеклоочистителя (фиксированное положение). Для того чтобы щетки стеклоочистителя совершили один цикл, нажмите на рычаг в сторону положения 1 до момента ощутимого сопротивления и отпустите рычаг;

4 - стеклоочиститель выключен (фиксированное положение).

9 - выключатель аварийной сигнализации. При нажатии на кнопку выключателя загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов, при этом в кнопке загорается контрольная лампа. При повторном нажатии на кнопку сигнализация отключается и контрольная лампа в кнопке гаснет.

Примечание

Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.
