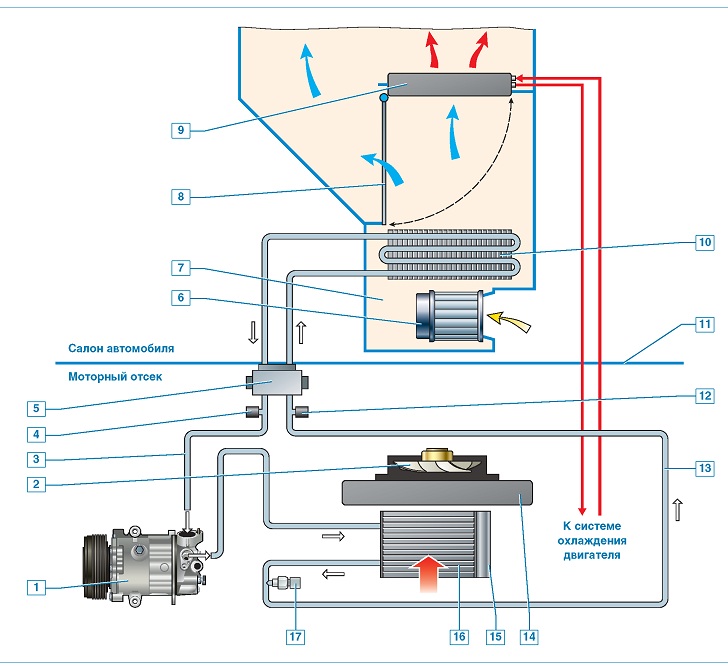

Схема системы отопления, вентиляции и кондиционирования: 1 - компрессор; 2 - вентилятор системы охлаждения двигателя; 3 - трубопровод низкого давления; 4 - клапан для заправки и выпуска хладагента из трубопровода низкого давления; 5 - расширительный клапан; 6 - вентилятор отопителя; 7 - отопитель; 8 - заслонка регулятора температуры; 9 - радиатор отпителя; 10 - испаритель; 11 - щиток передка; 12 - клапан для заправки и выпуска хладагента из трубопровода высокого давления; 13 - трубопровод высокого давления; 14 - радиатор системы охлаждения двигателя; 15 - ресивер; 16 - конденсатор; 17 - датчик давления хладагента

Автомобиль может быть оборудован либо системой отопления и вентиляции либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к воздуховодам подачи воздуха к ногам водителя и пассажиров.

Воздуховоды подвода воздуха к дефлекторам и решеткам обдува стекол выполнены на обратной стороне панели приборов.

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением, вентиляцией и кондиционированием. Блок управления установлен на панели приборов. Корпус отопителя установлен под панелью приборов в центре, справа за вещевым ящиком расположен корпус вентилятора отопителя. Между собой корпуса отопителя и вентилятора соединены воздуховодом, в котором установлены салонный фильтр и дополнительный резистор вентилятора отопителя.

В корпусе отопителя установлены радиатор отопителя и распределительные заслонки, направляющие потоки воздуха к определенным зо-нам. Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.

При движении автомобиля воздух поступает в отопитель через отверстия в облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.

Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора, в зависимости от подсоеди-
нения дополнительного резистора, может вращаться с четырьмя различными скоростями.

Для ускорения прогрева салона и предотвращения поступления наружного воздуха (по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При нажатии кнопки включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.

Наружу из салона воздух выходит через клапаны, установленные за боковинами заднего бампера.

Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки, расположенной в блоке управления отоплением, вентиляцией и кондиционированием, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке включения кондиционера.

Большая часть узлов системы кондиционирования воздуха расположена в моторном отсеке. В салоне автомобиля находится лишь испаритель, размещенный под панелью приборов в корпусе отопителя.

Компрессор кондиционера установлен спереди двигателя, под генератором. Привод компрессора осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение

вала компрессора со шкивом по сигналам блока управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.

Проходя через соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентилятора системы охлаждения. При этом хладагент переходит из газообразного состояния в жидкое. Далее хладагент поступает в ресивер, уста-новленный на конденсаторе с левой стороны. Ресивер одновременно выполняет несколько функций: в качестве фильтра очищает хладагент от попавших в него примесей; в качестве осушителя поглощает влагу, конденсирующуюся внутри системы кондиционирования, а также служит резервуаром для хладагента. Из ресивера хладагент поступает в расширительный клапан, закрепленный в моторном отсеке на щитке передка. На выходе из расширительного клапана давление и температура хладагента резко снижаются, в результате чего хладагент переходит из жидкого в газообразное состояние.

Затем хладагент поступает в испаритель, установленный в корпусе отопителя. Поток воздуха, проходящий в корпусе отопителя через испаритель кондиционера под воздействием вентилятора отопителя, вызывает испарение хладагента. При этом воздух, отдавая тепло хладагенту в испарителе, становится более холодным. Охлажденный таким образом воздух подается в салон автомобиля. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.

На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.

На трубопроводе высокого давления между конденсатором и расширительным клапаном установлен датчик давления хладагента. Датчик

давления выдает сигнал ЭБУ, блоку управления вентилятором системы охлаждения и блоку управления отоплением, вентиляцией и кондиционированием которые управляют двигателем, вентилятором системы охлаждения двигателя и муфтой компрессора кондиционера в зависимости от величины давления хладагента и скорости движения автомобиля. В штуцере трубопровода, под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет.

Хладагент в системе кондиционирования находится большей частью под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом -изготовителем. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Заправку системы кондиционирования следует проводить на специализированных сервисах.
