VW Polo Sedan (2010+). Снятие топливного модуля, замена сетчатого фильтра двигателя CFNA 1,6 л

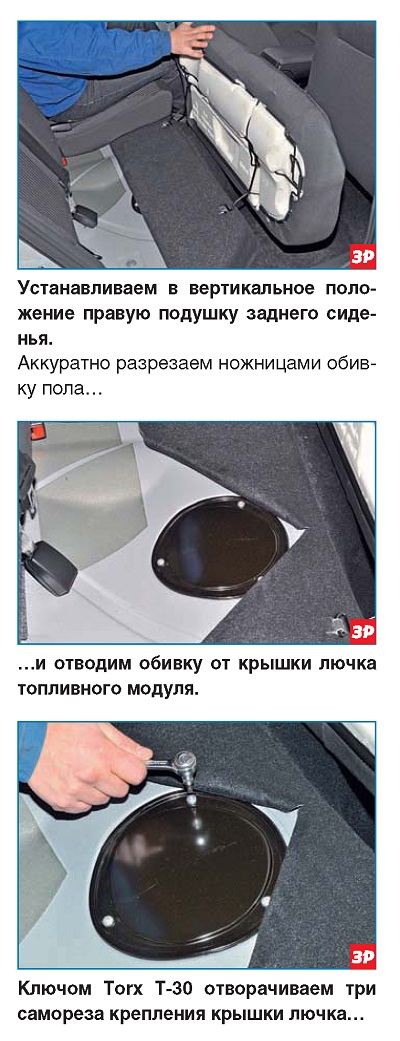

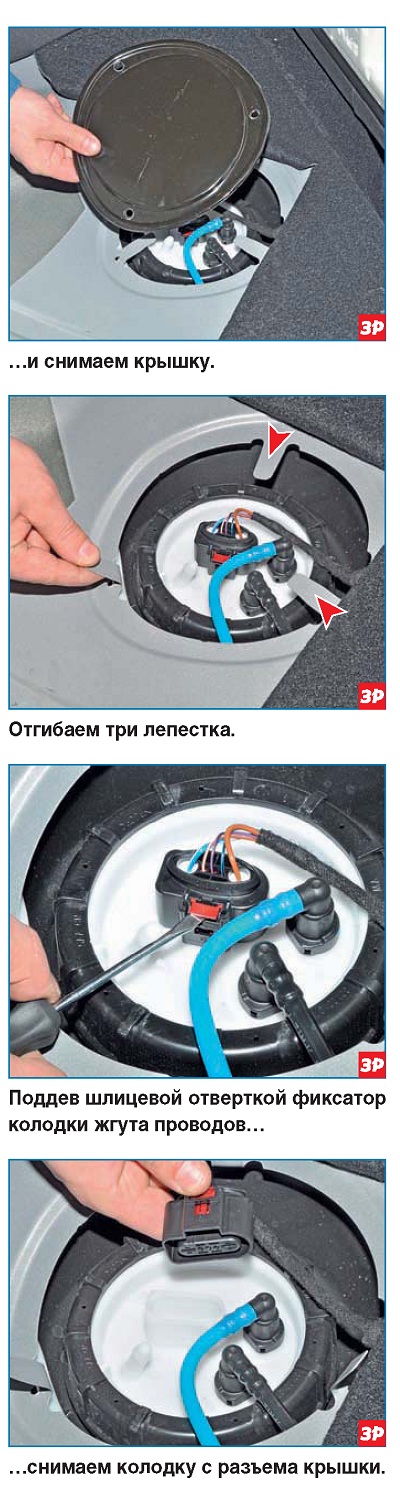

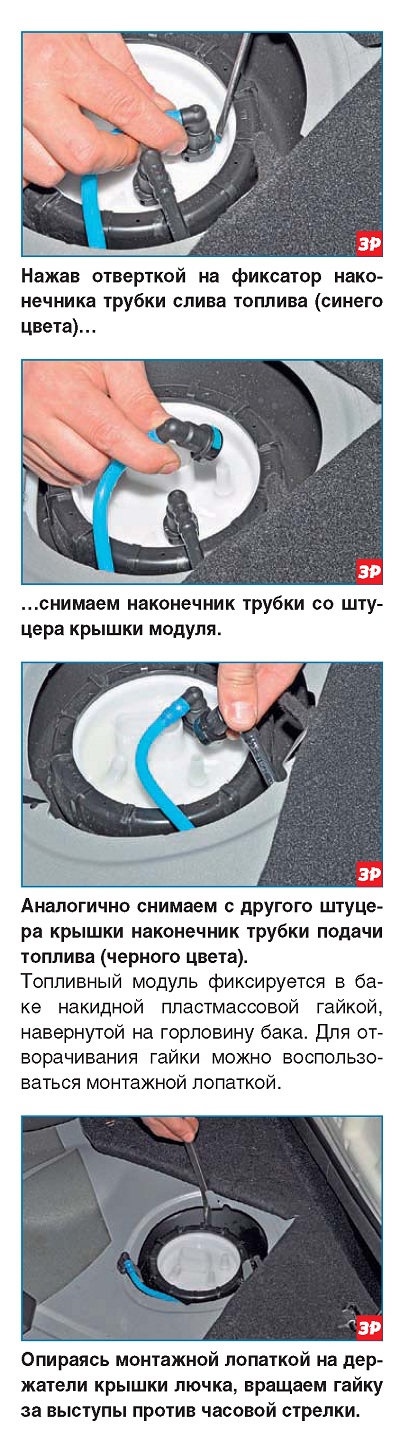

Работу проводим для очистки или замены сетчатого фильтра модуля или замены модуля в сборе при выходе из строя топливного насоса либо датчика уровня топлива. Сбрасываем давление топлива в системе питания (см. «Замена топливного фильтра», с. 34).

Вынимаем резиновую прокладку топливного модуля.

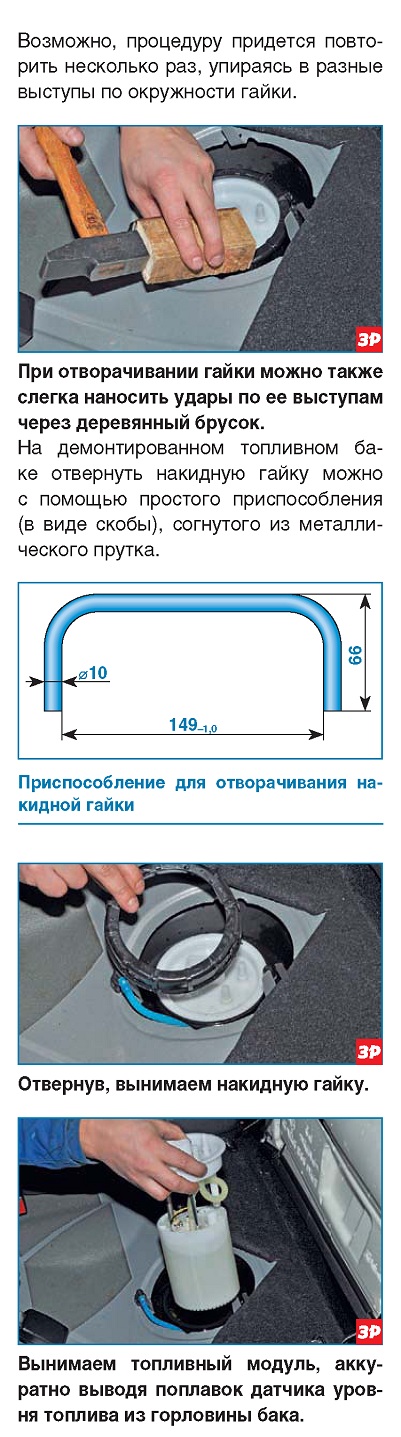

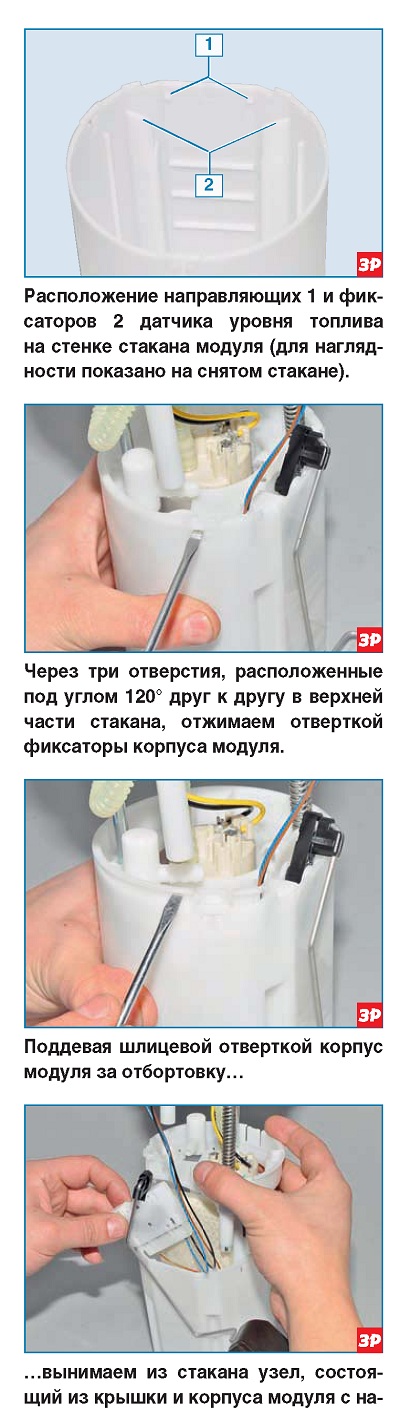

Сливаем остатки бензина из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в баке картоном или полиэтиленом. Из-за конструктивных особенностей топливного модуля его разборка не предусмотрена производителем, поэтому при выходе из строя любой из составных частей модуля, его необходимо заменять в сборе. Исключение составляет сетчатый фильтр грубой очистки топлива на входе в насос, который можно очистить или заменить. Для снятия сетчатого фильтра необходимо извлечь из стакана модуля узел, состоящий из крышки модуля, корпуса с топливным насосом и датчика уровня топлива.

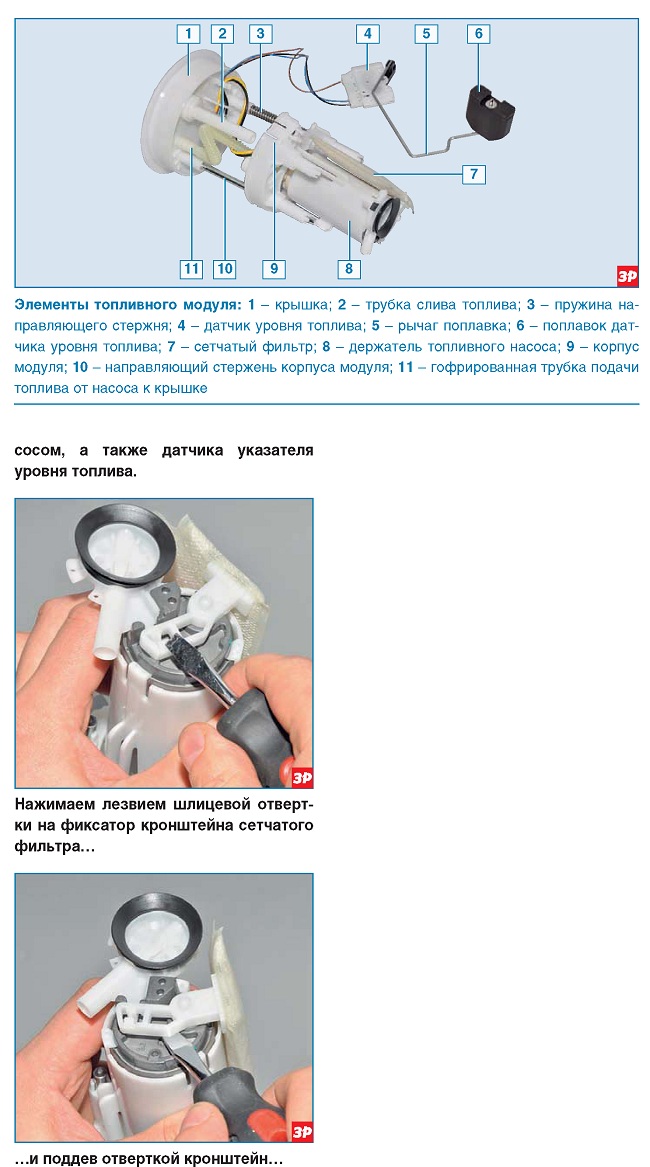

Вставив в зазор между стенкой стакана модуля и датчиком уровня топлива лезвие шлицевой отвертки и, отжимая датчик от стенки, снимаем его с двух фиксаторов стакана...

. и сдвигаем датчик вверх по направляющим стакана.

.снимаем сетчатый фильтр с фланца топливного насоса.

Промываем или заменяем сетчатый фильтр новым.

Собираем и устанавливаем топливный модуль в обратной последовательности. По окончании работы (при неустановленной крышке лючка), включив зажигание, проверяем герметичность соединений топливного модуля.
