Лада ВАЗ-2110 (2111, 2112). Установка тягово-сцепного устройства

Работу удобнее проводить на подъемнике или смотровой канаве.

Отсоединяем аккумуляторную батарею, освобождаем багажник, снимаем обивку его полика и отгибаем заднюю обивку вверх.

Тягово-сцепное устройство и необходимый крепеж.

Прижимаем тягово-сцепное устройство кронштейнами и направляющими пластинами к лонжеронам автомобиля и продвигаем его назад до упора.

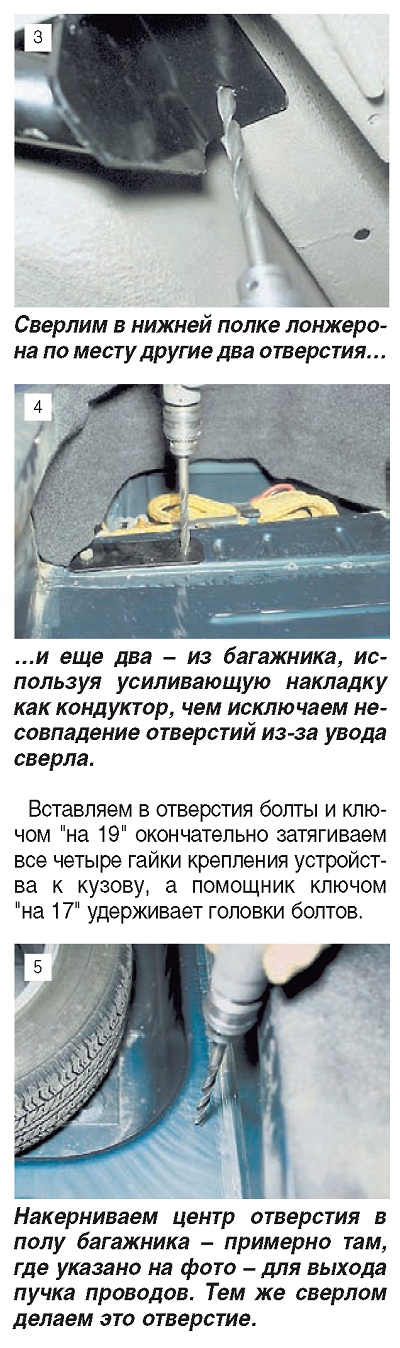

Сквозь отверстия кронштейнов сверлим два отверстия (слева и справа) диаметром 12,5-13,0 мм.

Пропускаем через усиливающую пластину болт, вставляем его в просверленный лонжерон, надеваем пружинную шайбу, наживляем гайку (весь крепеж входит в комплект) и ключом "на 19" притягиваем устройство к лонжерону.

Тремя болтами укрепляем на устройстве штепсельную розетку.

Пропускаем пучок проводов сквозь отверстие в полу багажника и зачищаем концы проводов.

Чтобы соединить провода устройства со штатными, делаем на них кольцевые зачистки.

Подсоединяем провода устройства к штатным согласно схеме электрооборудования (по цветам) и изолируем соединения.
