Лада ВАЗ-2110 (2111, 2112). Снятие узлов и регулировка стояночной тормозной системы

Устанавливаем автомобиль на смотровую канаву или подъемник.

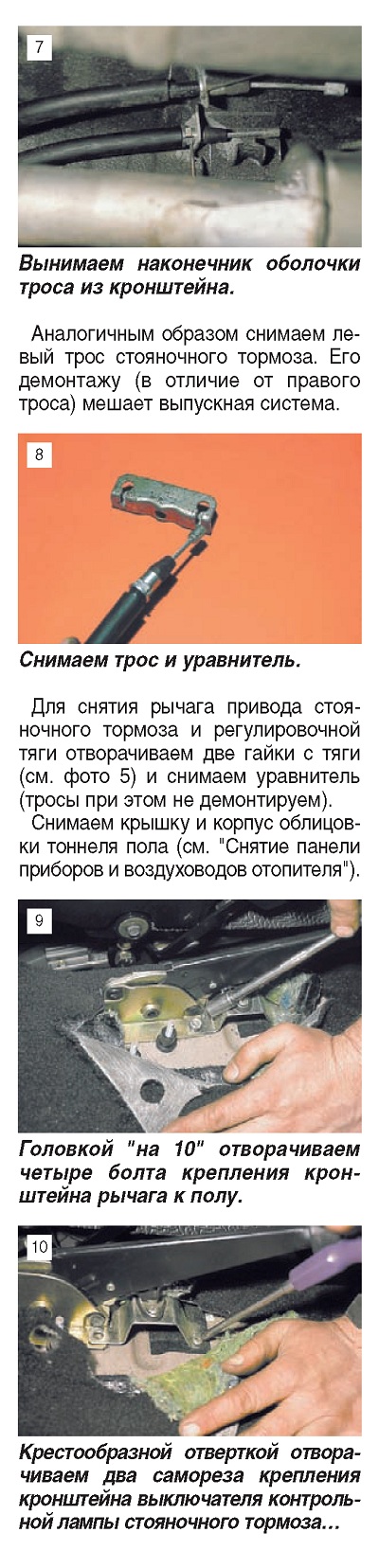

Снятие троса стояночного тормоза показано на примере правого троса.

Рычаг привода стояночного тормоза опускаем в крайнее нижнее положение.

Выводим рычаг ручного привода колодок из наконечника троса (см. "Замена задних тормозных колодок").

Ключом "на 10" отворачиваем гайку скобы крепления оболочки троса к балке задней подвески.

...и снимаем кронштейн с выключателем.

Сдвинув рычаг вперед, снимаем его.

Расшплинтовываем ось регулировочной тяги.
Вынув ось, разъединяем регулировочную тягу и рычаг.

Cборку и установку деталей и узлов стояночной тормозной системы проводим в обратной последовательности.

Регулируем стояночную тормозную систему.

Последовательность регулировки: ослабляем контргайку натяжного устройства;

вращая регулировочную гайку, натягиваем трос (см. фото 5);

полный ход рычага привода стояночного тормоза должен составлять 3-5 зубьев по сектору;

при полностью отпущенном рычаге колеса должны вращаться свободно, без заедания; затягиваем контргайку.

Правильно отрегулированная стояночная тормозная система должна удерживать автомобиль на уклоне 23%.
