Коробка передач: 1 - задняя крышка картера коробки передач; 2 - ведущая шестерня V передачи; 3 - шариковый подшипник первичного вала; 4 - ведущая шестерня IV передачи первичного вала; 5 - первичный вал; 6 - ведущая шестерня III передачи первичного вала; 7 - картер коробки передач; 8 - ведущая шестерня II передачи первичного вала; 9 - шестерня заднего хода; 10 - промежуточная шестерня заднего хода; 11 - ведущая шестерня I передачи первичного вала; 12 - роликовый подшипник первичного вала; 13 - сальник первичного вала; 14- сапун; 15 - подшипник выключения сцепления; 16 - направляющая втулка муфты подшипника выключения сцепления; 17 - ведущая шестерня главной передачи; 18 - роликовый подшипник вторичного вала; 19 - маслосборник; 20 - ось сателлитов; 21 - ведущая шестерня привода спидометра; 22 - шестерня полуоси; 23 - коробка дифференциала; 24 - сателлит; 25 - картер сцепления; 26 - пробка для слива масла; 27 - ведомая шестерня главной передачи; 28 - регулировочное кольцо; 29 - роликовый конический подшипник дифференциала; 30 - сальник полуоси; 31 - ведомая шестерня I передачи вторичного вала; 32 - синхронизатор I и II передач; 33 - ведомая шестерня II передачи вторичного вала; 34 - ведомая шестерня III передачи вторичного вала; 35 - синхронизатор III и IV передач; 36 - ведомая шестерня IV передачи вторичного вала; 37 - шариковый подшипник вторичного вала; 38 - ведомая шестерня V передачи вторичного вала; 39 - синхронизатор V передачи; 40 - вторичный вал.

Привод управления коробкой передач: 1 - защитный чехол тяги; 2 - тяга привода управления коробки передач; 3 - рычаг переключения передач; 4 - палец сферического рычага переключения передач; 5 - обойма шаровой опоры; 6 - шаровая опора рычага переключения передач; 7 - буфер; 8 - пружина; 9 - реактивная тяга; 10 - рычаг штока выбора передач; 11 - рычаг выбора передач; 12 - картер коробки передач; 13 - картер сцепления; 14 - шток выбора передач; 15 - втулка штока; 16 - сальник штока; 17 - защитный чехол; 18 - корпус шарнира; 19 - втулка шарнира; 20 - наконечник шарнира; 21 - хомут.

Описание конструкции

Коробка передач - механическая, двухвальная, с пятью передачами переднего хода и одной - заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бен-зомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или Тб-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 -полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни

31, 33, 34, 36, 38 и синхронизаторы

32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 - роликовые, задние 3 и 37 - шариковые. Радиальный зазор в роликовых
подшипниках не должен превышать 0,07 мм, в шариковых - 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал - двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфа-тирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс м. В шаровую опору перед сборкой закладывают смазку ЛсЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого пере-

мещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое - для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.

Замена масла в коробке передач

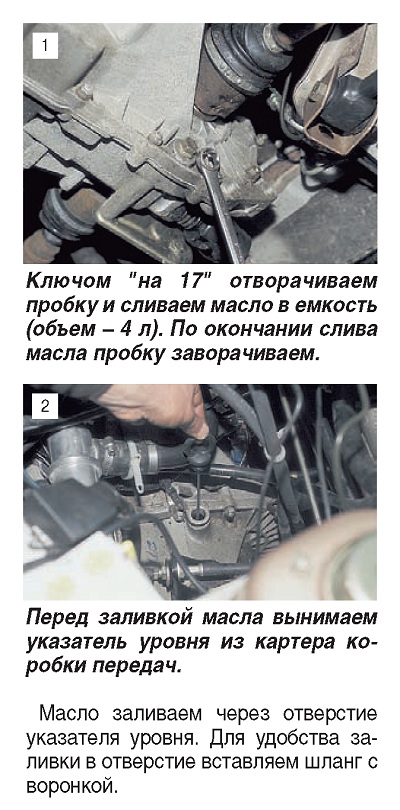

Работу проводим на смотровой канаве или подъемнике. Перед заменой масла необходимо прогреть его, проехав на автомобиле не менее 10 км.
