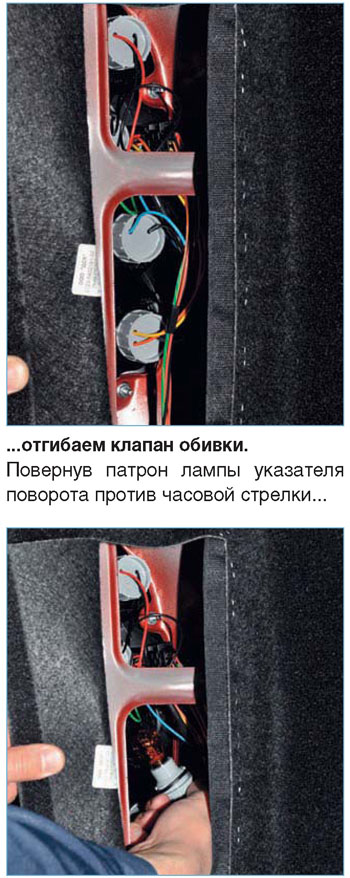

Замена ламп в заднем фонаре, снятие фонаря Нива Шевроле (Ваз-2123)   Работа показана на левом фонаре, на правом фонаре работу выполняем аналогично. Внутри багажника...

...вынимаем патрон с лампой из корпуса фонаря.

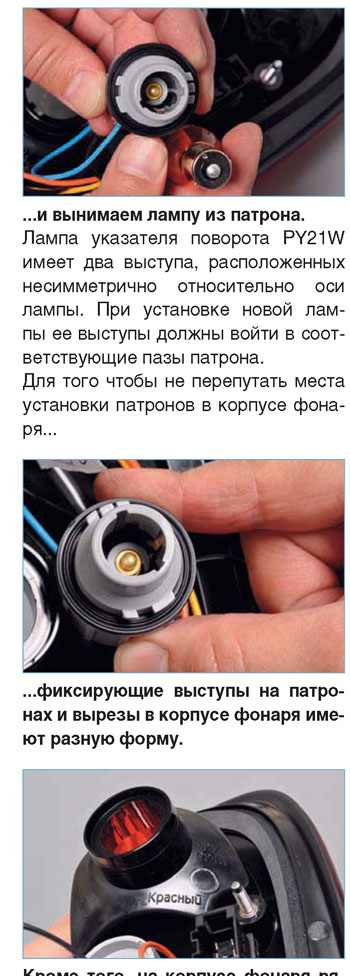

Нажав на лампу, поворачиваем ее до упора против часовой стрелки...

Кроме того, на корпусе фонаря рядом с патроном лампы имеется надпись, соответствующая цвету провода, подходящего к патрону.

«Массовые» провода, подходящие ко всем патронам — черного цвета. Операции по замене остальных ламп выполняем аналогично. Комбинированная лампа противотуманного и габаритного света имеет два выступа расположенных на разных уровнях по высоте...

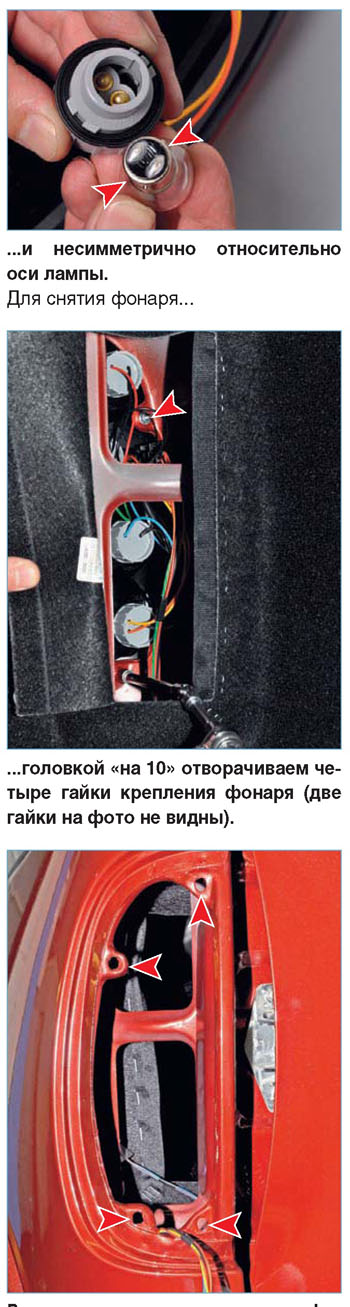

Расположение точек крепления фонаря на кузове (для наглядности показано при снятом фонаре)

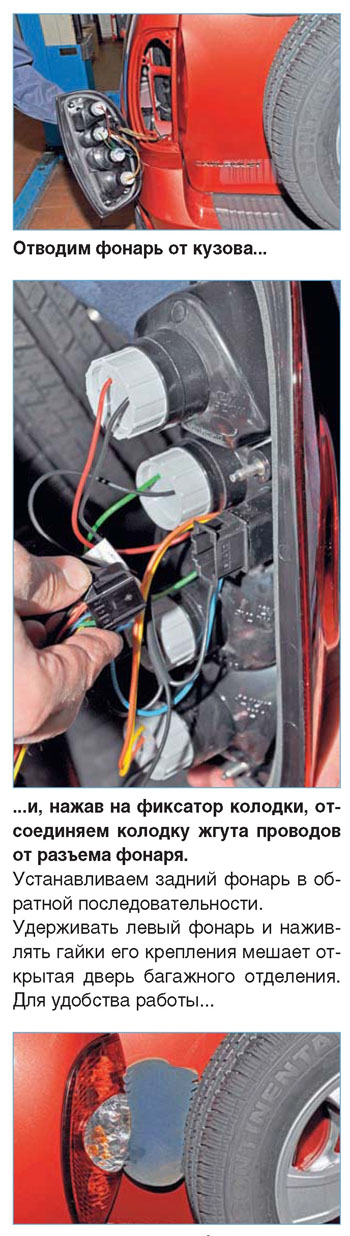

...вставляем между фонарем и запасным колесом на открытой двери багажного отделения подходящий упор, в данном случае — губку для мытья автомобиля.
