Chevrolet Niva (2009+). Снятие и проверка стартера

Снятие и проверка стартера Нива Шевроле (Ваз-2123)

Операции по демонтажу стартера выполняем на смотровой канаве или эстакаде.

Снимаем экран двигателя. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем задний брызговик моторного отсека (см. «Снятие брызговиков моторного отсека», с. 317). Снимаем передний опорный кронштейн впускной трубы (см. «Замена прокладки впускной трубы и выпускного коллектора», с. 115).

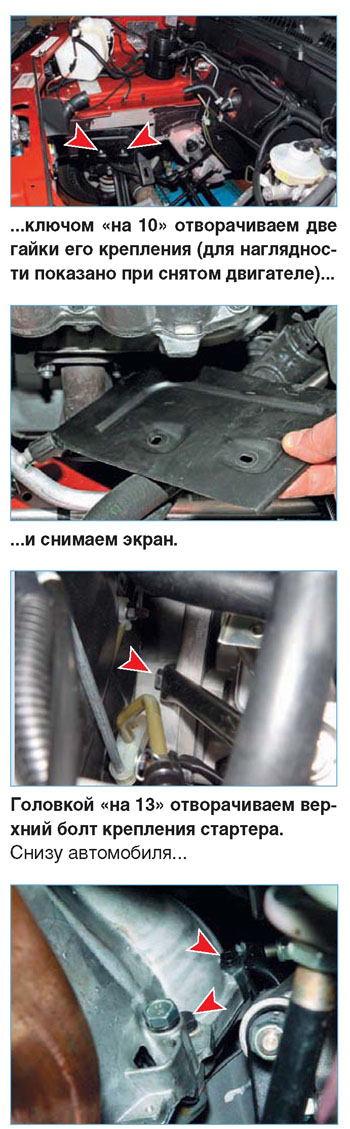

На автомобиле с кондиционером необходимо снять направляющий экран.

Для этого...

...головкой «на 13» с удлинителем отворачиваем болты среднего и нижнего крепления стартера.

Средний болт крепит также кронштейн держателя жгута проводов управляющего датчика концентрации кислорода.

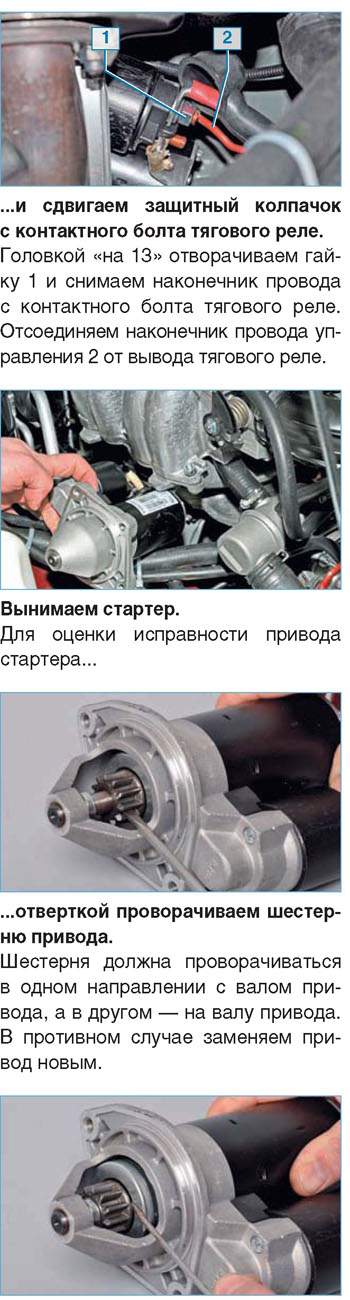

Выводим стартер из-под щитка стартера...

Отверткой сдвигаем шестерню привода по валу.

Шестерня должна легко, без заеданий перемещаться по валу. Если

шестерня заедает на валу, привод необходимо заменить.

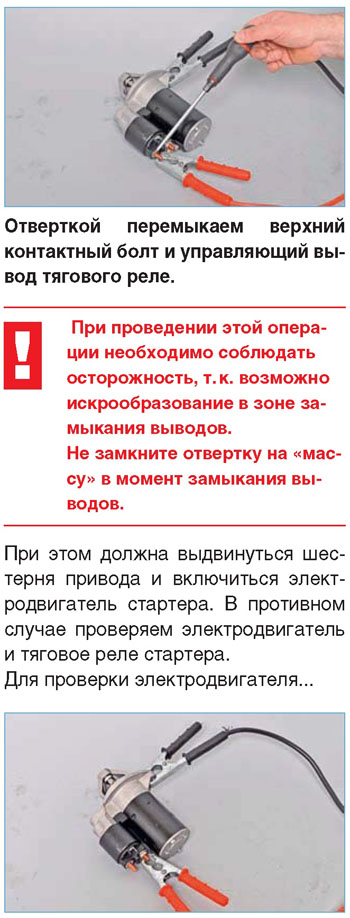

Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

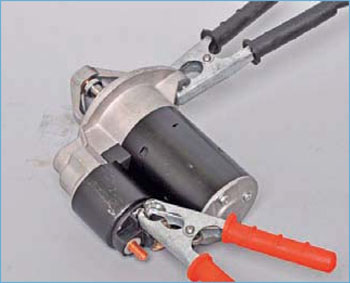

...соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.

Для проверки тягового реле соединяем проводами...

...«плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно. Устанавливаем стартер в обратной последовательности.
