Рулевое
управление Нива Шевроле
(Ваз 2123)
Описание конструкции
Рулевое управление — с механической связью
и гидроусилителем. Рулевой механизм типа «винт — шариковая гайка
— сектор» с распределительным клапаном.
Рулевая трапеция образована тремя рулевыми тягами (одна средняя
и две боковых), сошкой, маятниковым рычагом и рычага-
ми поворотных кулаков. Боковые тяги состоят из двух
наконечников, соединенных резьбовой разрезной муфтой. На
внутреннем (коротком) наконечнике — правая резьба, на наружном —
левая. На соединительной муфте резьба также разного направления,
поэтому при ее поворачивании
длина боковой тяги увеличивается или уменьшается, что нужно для
регулировки схождения колес. Муфта фиксируется на наконечниках
стяжными хомутами.
|

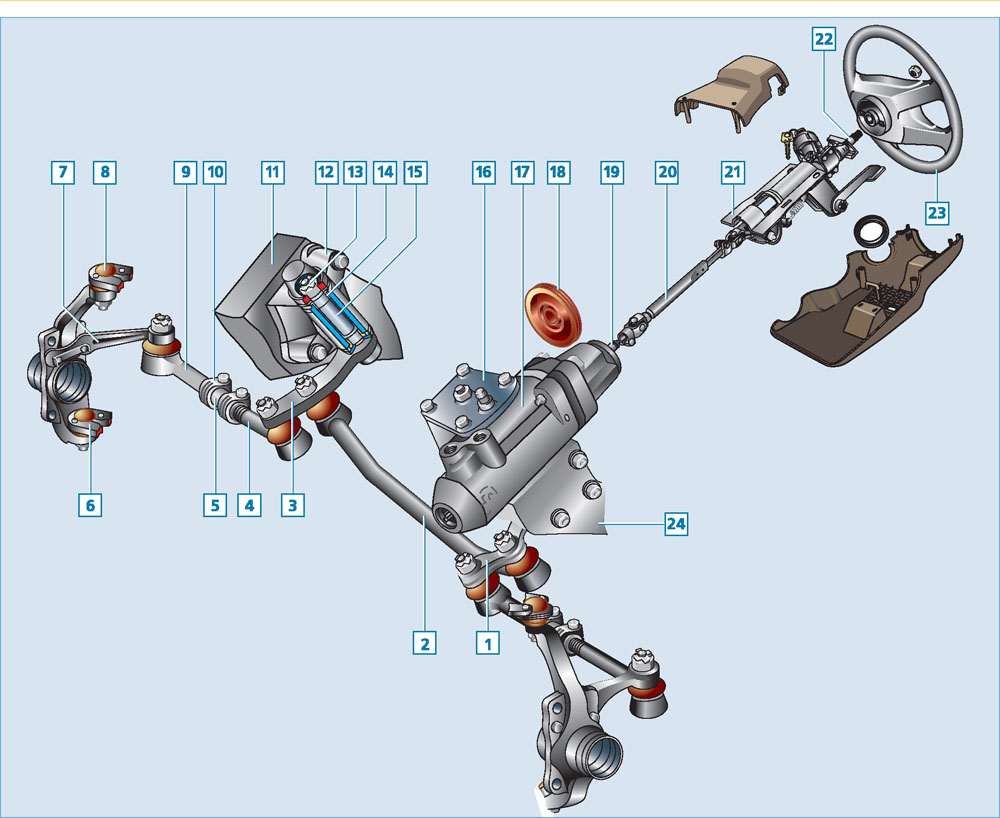

Рулевой механизм в сборе с приводом: 1 — сошка; 2 —
средняя тяга; 3 — маятниковый рычаг; 4 — внутренний наконечник тяги; 5 —
регулировочная муфта; 6 — нижняя шаровая опора; 7 — поворотный рычаг; 8
— верхняя шаровая опора; 9 — наружный наконечник тяги; 10 — стяжной
хомут; 11 — правый лонжерон; 12 — кронштейн маятникового рычага; 13 —
гайка; 14 — подшипник; 15 — ось рычага; 16 — верхняя крышка картера; 17
— картер рулевого механизма; 18 — уплотнитель; 19 — вал винта; 20 —
промежуточный вал; 21 — кронштейн вала; 22 — верхний вал; 23 — рулевое
колесо; 24 — левый лонжерон
|
На концах рулевых тяг находятся шаровые
шарниры. Их пальцы имеют конусную посадку в поворотных рычагах и
зафиксированы гайка-ми со шплинтами. Кронштейн маятникового
рычага прикреплен к правому лонжерону двумя болтами с
самоконтрящимися гайками. В корпусе кронштейна установлены два
подшипника, в которых вращается ось маятникового рычага. В
систему гидравлического усилителя входят: лопастной насос, бачок
для рабочей жидкости, радиатор для охлаждения рабочей жидкости,
шланги подвода и отвода жидкости и рулевой механизм. Рулевой
механизм прикреплен тремя болтами с самоконтрящимися гайками к
левому лонжерону. Насос закреплен на кронштейне с левой стороны
двигателя. Вал насоса приводится во вращение ремнем от шкива
привода вспомогательных агрегатов. Гидравлическая жидкость из
бачка подается насосом под высоким давлением к распре-
делителю, расположенному в рулевом механизме и механически
соединенному с валом рулевой колонки. При повороте рулевого
колеса распределительный клапан соединяет одну из полостей
силового цилиндра с нагнетательной магистралью насоса, а другую
полость — со сливом. Силовой цилиндр преобразует перепад
давлений в дополнительное усилие, воздействующее через
гайку-поршень на сектор сошки рулевой трапеции и далее на
передние колеса. Из полости слива жидкость по шлангу поступает к
радиатору гидроусилителя, где происходит ее охлаждение. Далее
гидравлическая жидкость поступает в бачок. При отказе усилителя
возможность управления автомобилем сохраняется, но при этом
увеличивается усилие на рулевом колесе.
Рулевой вал — двухзвенный, состоит из верхнего вала рулевого
управления и промежуточного. Верхний вал вращается на двух
подшипниках, установленных в трубе кронштейна вала. На верхнем
шлицевом конце вала самоконтрящейся гайкой закреплено рулевое
колесо. Промежуточный вал имеет на концах карданные шарниры с
разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний
соединен с валом винта рулевого механизма, верхний — с верхним
рулевым валом.
Травмобезопасность рулевого управления обеспечивается
складыванием рулевого вала за счет карданных шарниров и особого
крепления кронштейна рулевого вала.
|

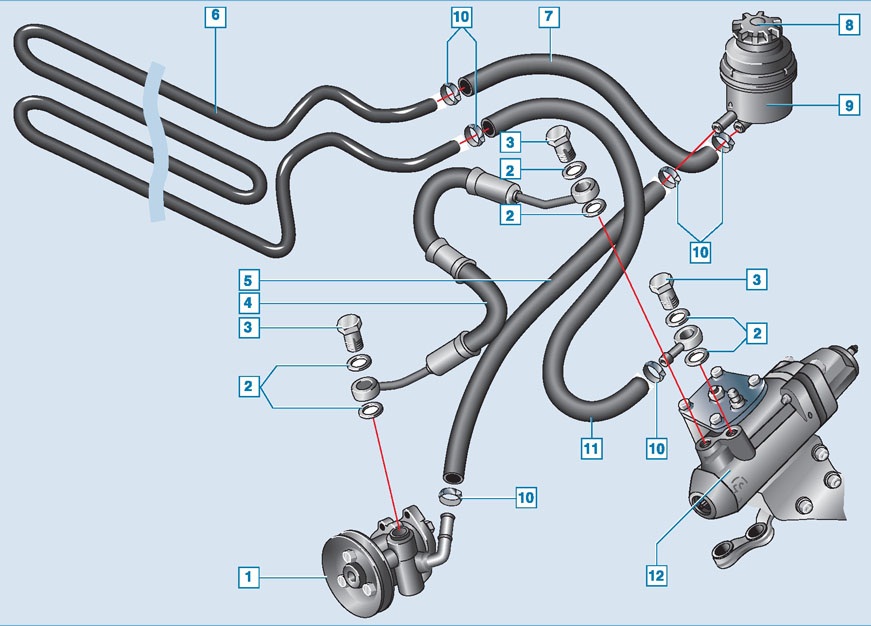

Гидроусилитель рулевого управления: 1 — насос
гидроусилителя рулевого управления; 2 — уплотнительная шайба; 3 —
болт-штуцер; 4 — шланг высокого давления; 5 — подводящий шланг насоса; 6
— радиатор гидроусилителя рулевого управления; 7 — шланг отвода жидкости
из радиатора; 8 — крышка бачка; 9 — бачок; 10 — хомут; 11 — шланг
подвода жидкости к радиатору; 12 — рулевой механизм
