Приводы передних колес Нива Шевроле

Описание конструкции

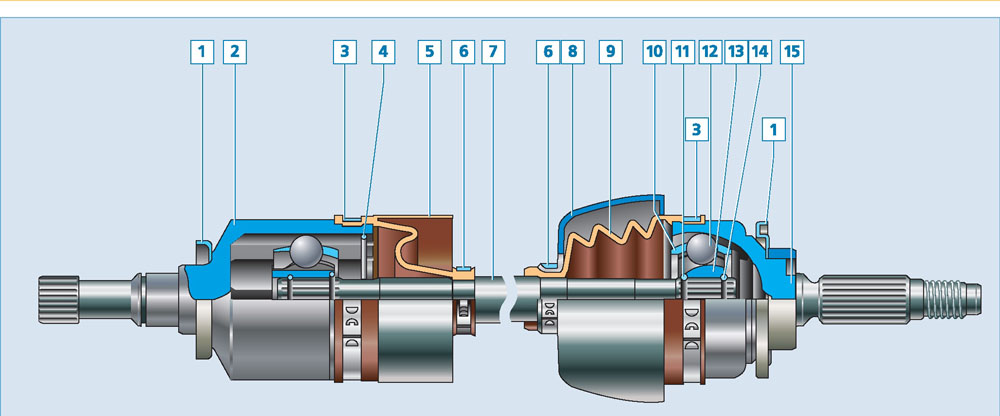

К передним колесам крутящий момент передается через приводы. Привод состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного шарнира соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с по-луосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков. Последние размещены в канавках корпуса и обоймы. В наружном шарнире эти канавки выполнены по радиусу, за счет
чего он может передавать крутя-щий момент под большими углами.


Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода. Детали каждого шарнира изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сбор-
кой заложена смазка ШРУС-4. Герметичность шарнира — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами. Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей. Чехол наружного шарнира дополнительно защищен пластмассовым кожухом. На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца.

Заменять отдельные детали шарнира не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.
