Система охлаждения двигателя Нива Шевроле

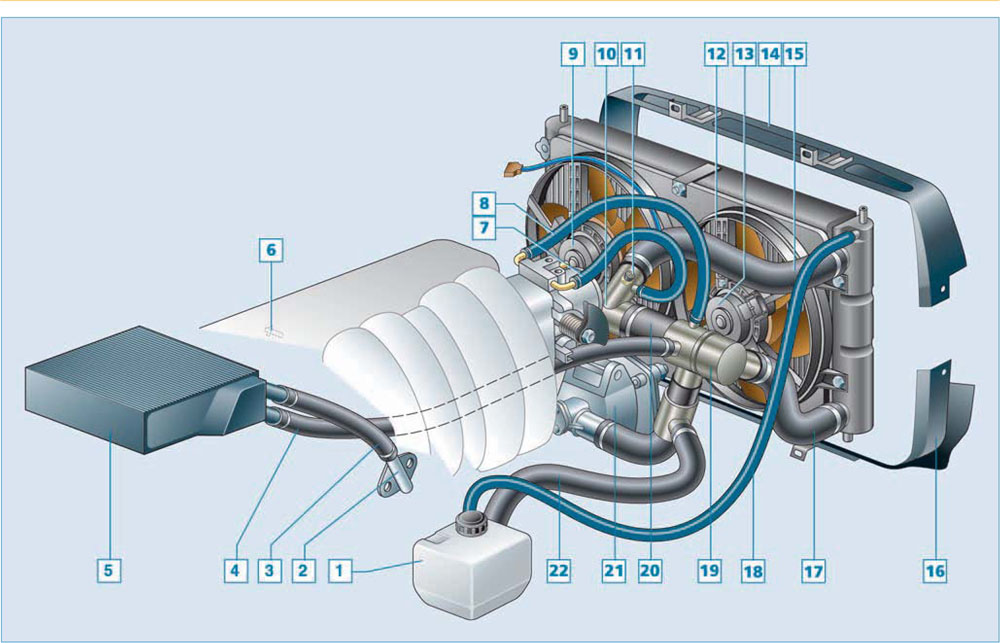

Описание конструкции системы охлаждения Нива Шевроле

Система охлаждения — жидкостная закрытого типа с принудительной циркуляцией. Система охлаждения включает в себя рубашку охлаждения двигателя, радиатор с двумя электровентиляторами, расширительный бачок, термостат, насос охлаждающей жидкости и радиатор отопителя. Заправляется система жидкостью через горловину расширительного бачка. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе относительно атмосферного (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентиляторами радиатора.

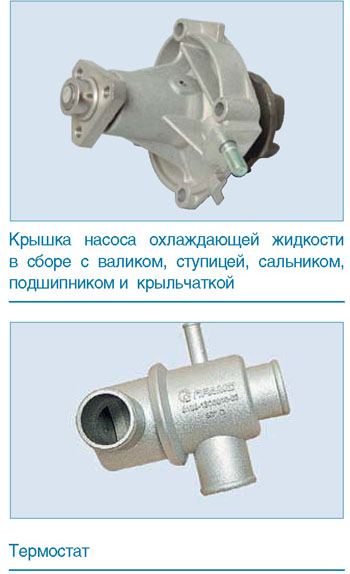

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов. Корпус насоса — алюминиевый. Валик насоса вращается в двухрядном подшипнике с пожизненным запасом смазки. На передний конец валика напрессована ступица шкива, на задний — пластмассовая крыльчатка. Для правильного положения ручьев шкива насоса расстояние от привалочной плоскости крышки насоса до наружного торца ступицы должно составлять 84,4 ± 0,1 мм. Не допускаются осевой и радиальный люфты в подшипнике насоса. При выходе из строя подшипника или самопод-жимного сальника насоса следует заменить крышку насоса в сборе с валиком и крыльчаткой. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. Термостат расположен над насосом охлаждающей жидкости, с правой стороны двигателя. На холодном двигателе основной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость, минуя радиатор, циркулирует только по малому кругу — через байпасный патрубок термостата жидкость из отводящего патрубка рубашки охлаждения поступает в насос. При температуре 78—82° C клапан начи-
нает перемещаться, открывая основной патрубок термостата; при этом часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 90° C основной клапан полностью открывается, а байпасный закрывается, и большая часть жидкости циркулирует через радиатор двигателя. Независимо от состояния термостата (положения его клапанов) жидкость всегда циркулирует через радиатор отопителя и блок подогрева дроссельного узла.

Радиатор состоит из двух вертикальных пластмассовых бачков (правый с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость поступает в радиатор через верхний патрубок, а отводится через нижний. В нижней части левого бачка находится пробка для слива охлаждающей жидкости. На автомобиле-без кондиционера перед радиатором

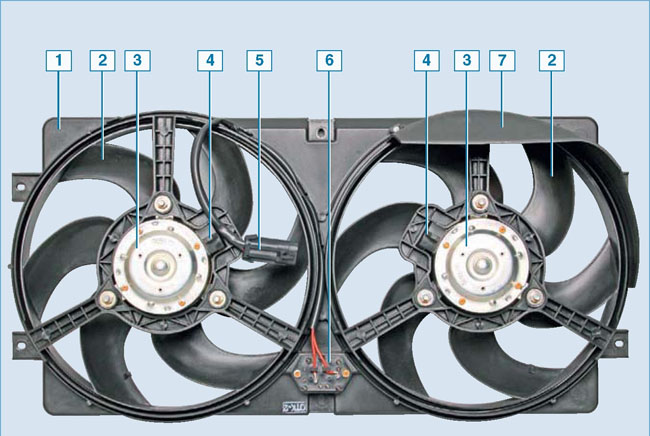

системы охлаждения расположены верхний и нижний направляющие кожухи, а на автомобиле с кондиционером — конденсатор системы кондиционирования воздуха. Электровентиляторы расположены за радиатором в кожухе.

С ростом температуры охлаждающей жидкости по команде контроллера сначала через дополнительный резистор включается правый электровентилятор с низкой частотой вращения, а затем оба электровентилятора — с высокой частотой.

Для контроля температуры охлаждающей жидкости в левой задней части головки блока цилиндров ввернут датчик, связанный с указателем температуры в комбинации приборов.

В отводящем патрубке рубашки охлаждения установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера (см. «Система управления двигателем», с. 132). Система отопления описана в главе «Система отопления, вентиляции и кондиционирования» с. 334.
