Lada Largus. Система отопления, вентиляции и кондиционирования

Автомобиль может быть оборудован либо системой отопления и вентиляции либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

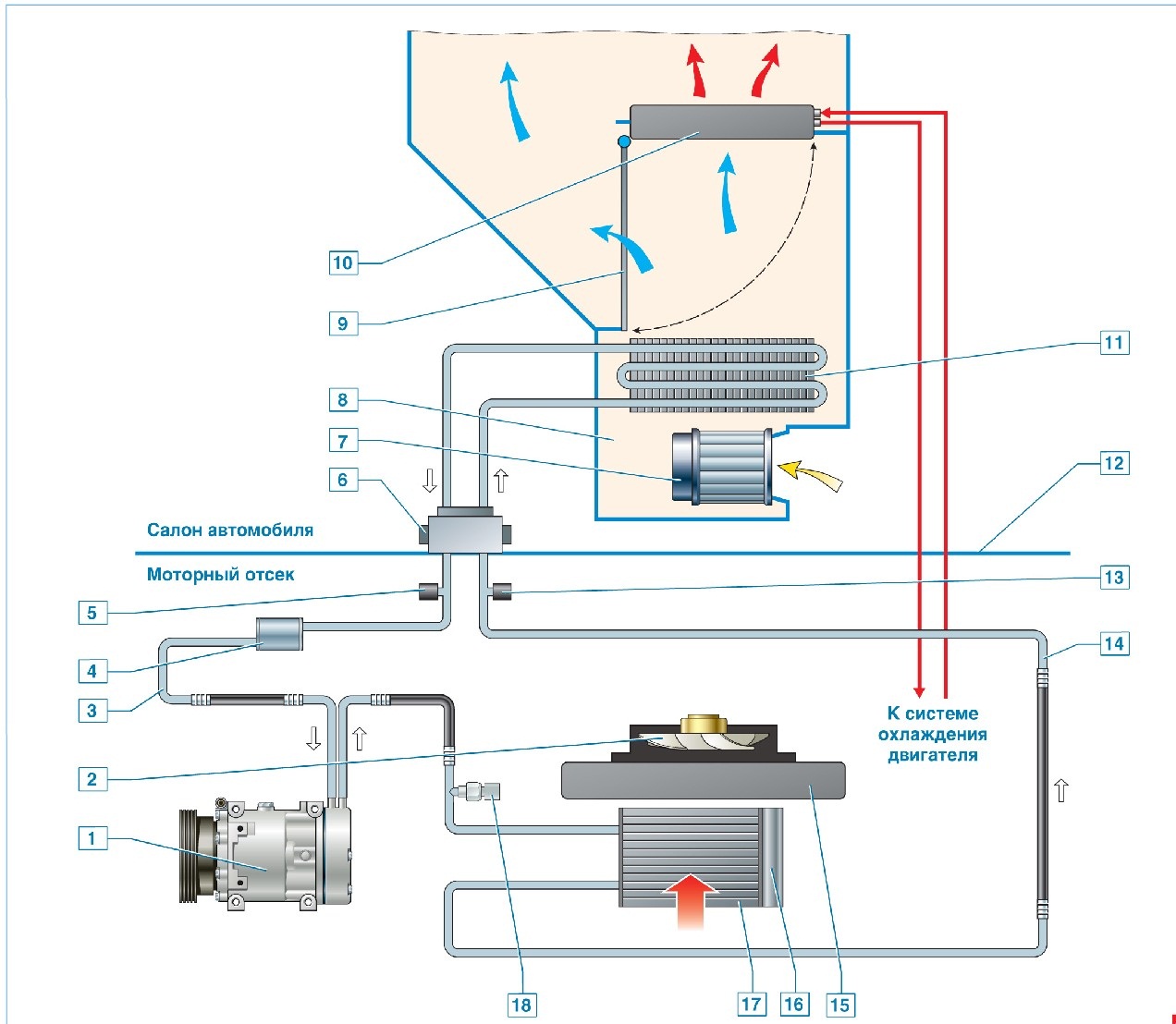

Схема системы отопления, вентиляции и кондиционирования:
1 – компрессор;
2 – вентилятор системы охлаждения двигателя;
3 – трубопровод низкого давления;
4 – демпфер;
5 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления;
6 – редуктор;
7 – вентилятор отопителя;
8 – корпус отопителя;
9 – заслонка регулятора температуры;
10 – радиатор отопителя;
11 – испаритель;
12 – щиток передка;
13 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления;
14 – трубопровод высокого давления;
15 – радиатор системы охлаждения двигателя;
16 – ресивер-осушитель;
17 – конденсатор;
18 – датчик давления хладагента

В систему вентиляции и отопления входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров.

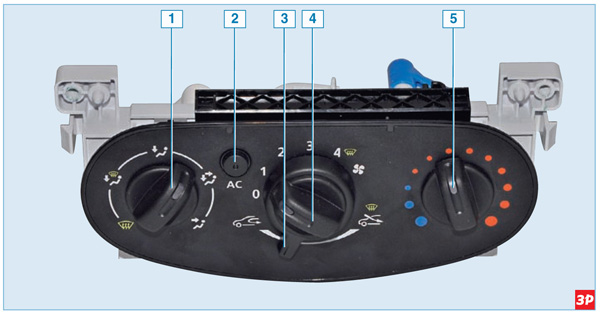

Блок управления отоплением, вентиляцией и кондиционированием:
1 – регулятор распределения потоков воздуха;
2 – выключатель кондиционера;
3 – рычаг управления режимом рециркуляции воздуха;
4 – переключатель режимов работы вентилятора;
5 – регулятор температуры воздуха

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением, вентиляцией и кондиционированием. Блок управления установлен на консоли панели приборов.

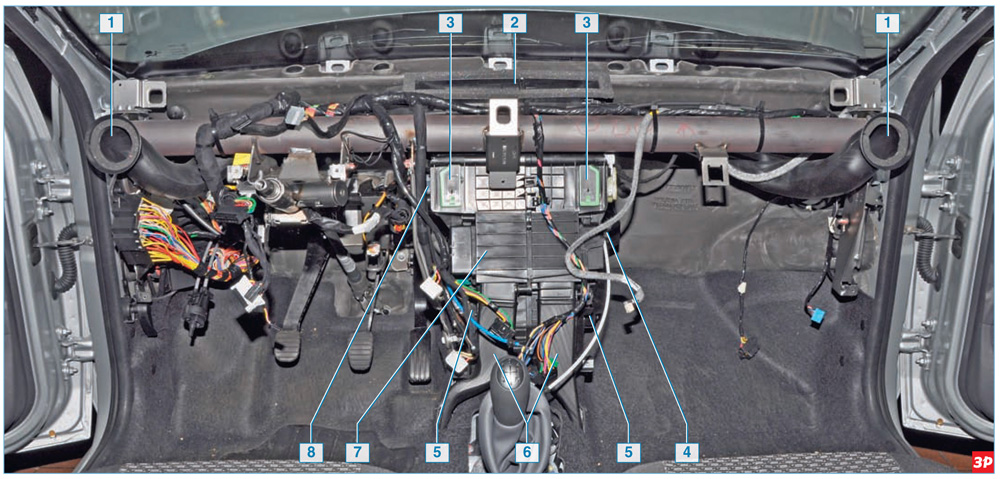

Расположение отопителя и воздуховодов системы отопления, вентиляции и кондиционирования (показано при снятой панели приборов):
1 – воздуховод к боковому дефлектору;
2 – воздуховод к решетке обдува ветрового стекла;
3 – воздуховод к центральным дефлекторам;
4 – электродвигатель вентилятора отопителя;
5 – воздуховоды к ногам передних пассажиров;
6 – воздуховоды к ногам пассажиров заднего сиденья;
7 – отопитель;
8 – дополнительный резистор вентилятора отопителя

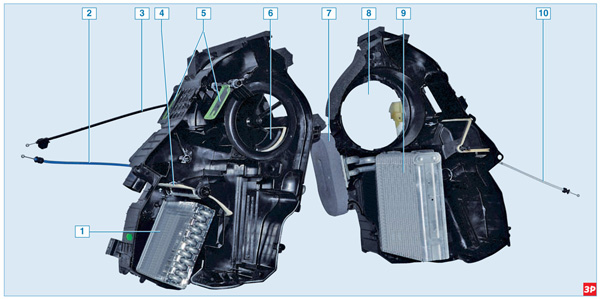

Элементы отопителя (для наглядности показано на разобранном корпусе отопителя):
1 – радиатор отопителя;
2 – тяга заслонки регулятора температуры;
3 – тяга заслонки рециркуляции;
4 – заслонка регулятора температуры;
5 – распределительная заслонка;
6 – заслонка рециркуляции;
7 – уплотнитель;
8 – гнездо вентилятора;
9 – испаритель кондиционера;
10 – тяга распределительных заслонок

Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.

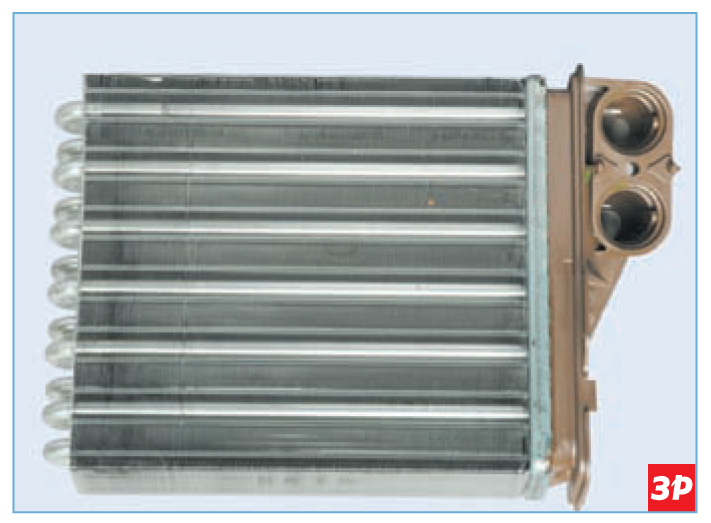

Радиатор отопителя

Через радиатор отопителя постоянно циркулирует жидкость системы охлаждения двигателя. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя, либо минуя его.

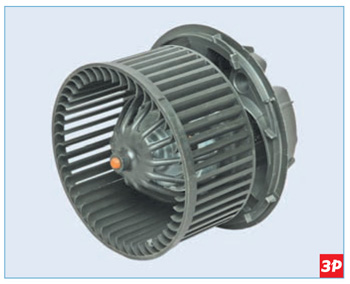

Вентилятор отопителя

При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой облицовках ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.

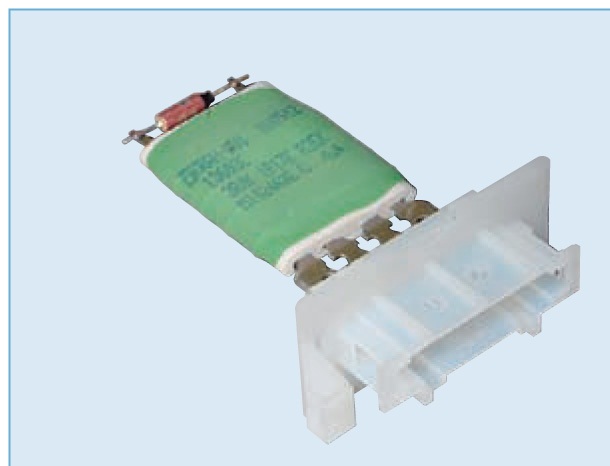

Дополнительный резистор вентилятора отопителя

Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора, в зависимости от подсоединения дополнительного резистора, может вращаться с четырьмя различными скоростями.

Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.

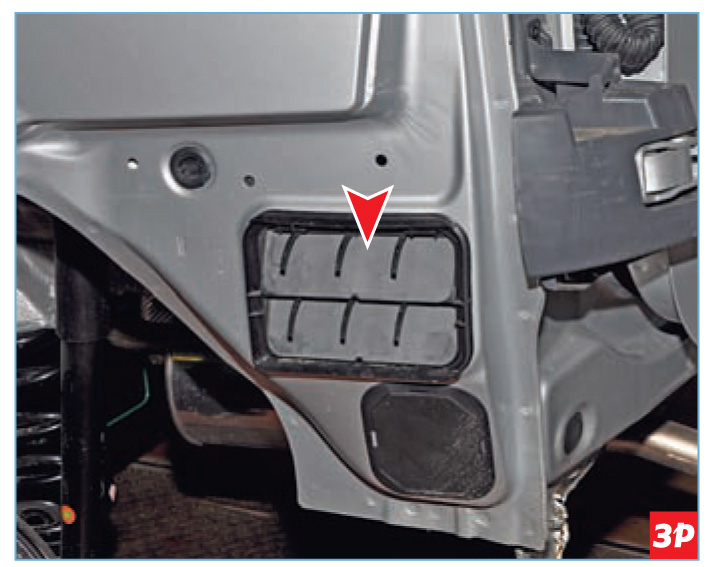

Клапаны выхода воздуха из салона (показано при снятом заднем бампере)

Из салона воздух выходит наружу через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха.
При перемещении рычага включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.

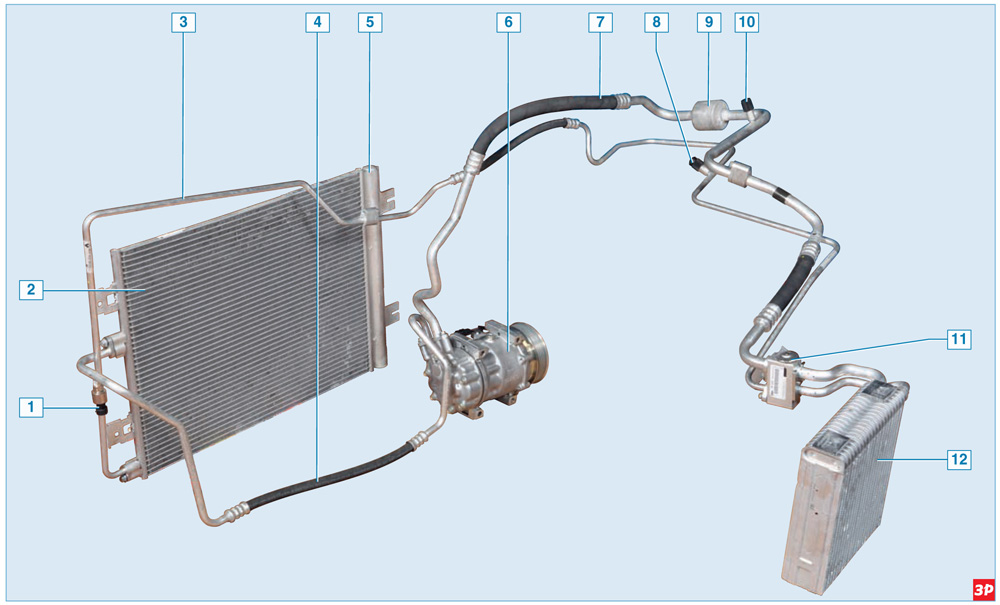

Элементы системы кондиционирования воздуха:
1 – датчик давления;
2 – конденсатор;
3 – трубопровод высокого давления;
4 – трубопровод высокого давления, соединяющий компрессор и конденсатор;
5 – ресивер-осушитель;
6 – компрессор;
7 – трубопровод низкого давления;
8 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления;
9 – демпфер;
10 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления;
11 – редуктор;
12 – испаритель

Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке выключателя кондиционера.

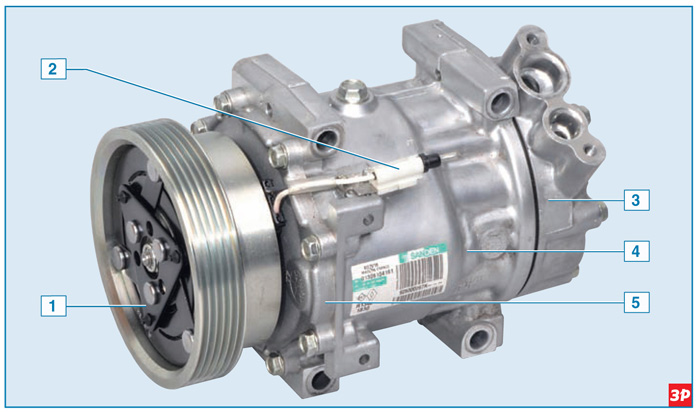

Компрессор кондиционера:
1 – шкив с электромагнитной муфтой;
2 – вывод проводов электромагнитной муфты;
3 – задняя крышка;
4 – корпус;
5 – передняя крышка

Компрессор кондиционера установлен на кронштейне двигателя спереди, под генератором. Компрессор сжимает поступающий к нему из испарителя хладагент, находящийся в парообразном состоянии под низким давлением 0,5 – 2,0 бара. На выходе из компрессора кондиционера давление паров хладагента растет, а температура достигает 80 –100 °C. Привод компрессора кондиционера осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение вала компрессора со шкивом по сигналам блока управления двигателем.

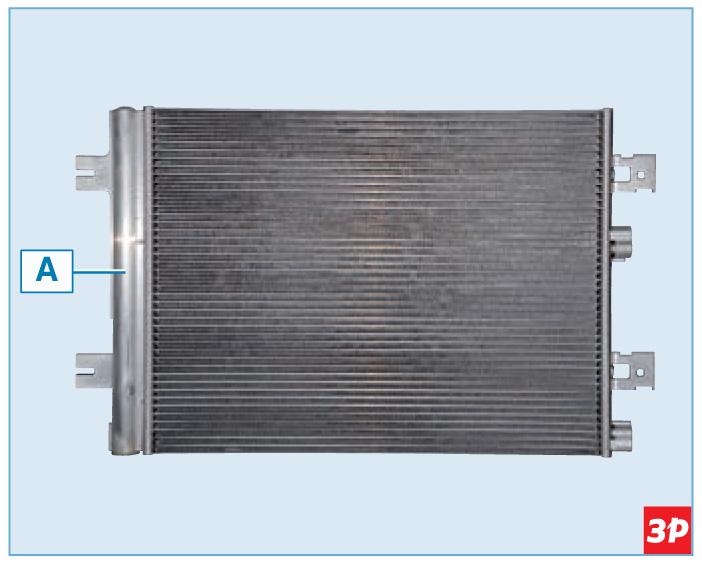

Конденсатор: А – ресивер-осушитель

После компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. При обдуве пластин конденсатора потоком воздуха, создаваемым во время движения автомобиля, а также с помощью вентилятора системы охлаждения, хладагент под высоким давлением (15,0 – 20,0 бар) переходит из газообразного состояния в жидкое. В правую часть конденсатора встроен ресивер-осушитель. Ресиверосушитель также снабжен фильтром для очистки хладагента от примесей.
Из конденсатора хладагент поступает в редуктор, который представляет собой дроссельный клапан, на выходе из которого давление и температура хладагента резко снижаются (до 1,0 бара и – 7 °C соответственно), в результате чего хладагент переходит из жидкого в газообразное состояние. Далее хладагент поступает в испаритель, расположенный под панелью приборов в корпусе отопителя. Поток воздуха, проходящий в корпусе отопителя через испаритель кондиционера под воздействием вентилятора отопителя, вызывает испарение хладагента. При этом воздух, отдавая тепло хладагенту в испарителе, становится более холодным. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.
На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования. На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента.

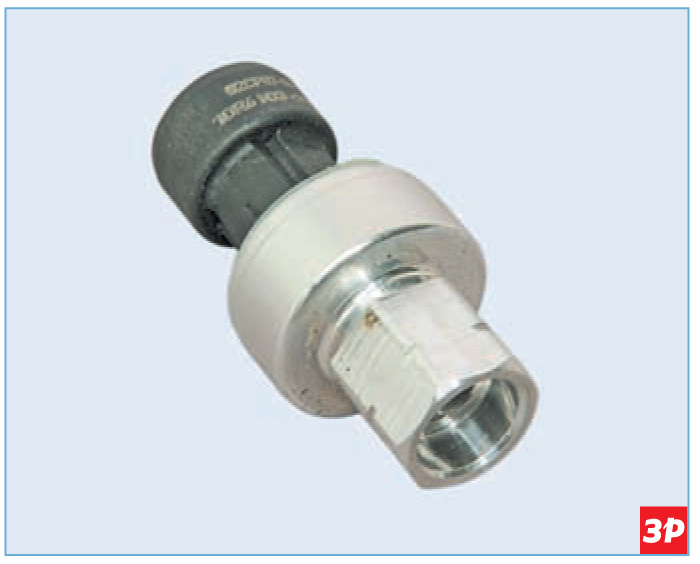

Датчик давления хладагента

Датчик давления выдает сигнал блоку управления двигателем, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля.
Кроме того, по сигналам датчика давления блок управления двигателем выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар. В штуцере трубопровода, под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. Замену отдельных узлов системы кондиционирования (компрессора кондиционера, конденсатора, испарителя, трубопроводов и т. д.) можно выполнить своими силами, а работы по обслуживанию и заправке системы кондиционирования следует проводить на специализированных сервисах.
Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем. Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги. Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
