Lada Largus. Сцепление автомобиля с коробкой передач JR5

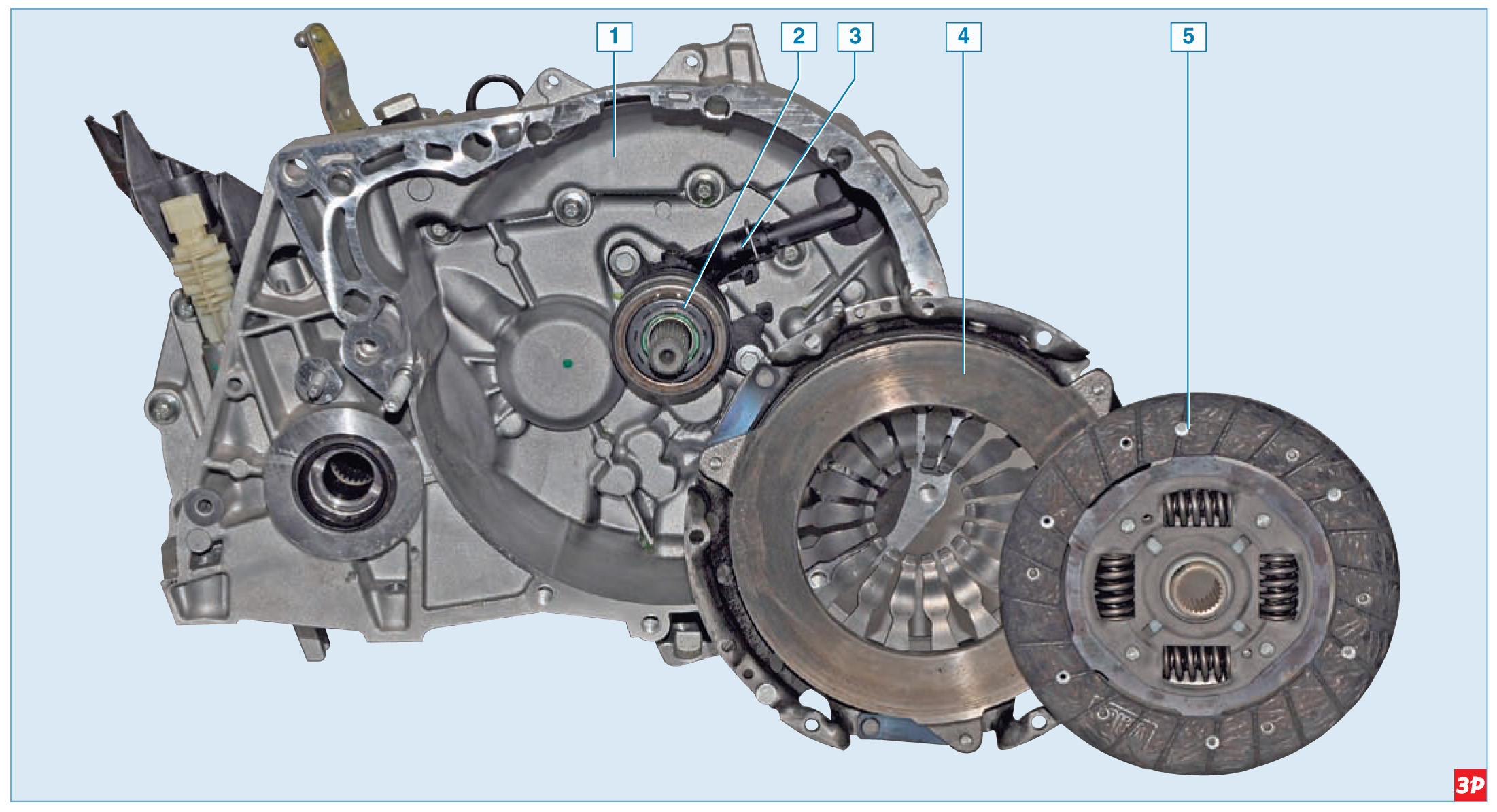

Элементы сцепления:
1 – картер сцепления;
2 – подшипник выключения сцепления;
3 – рабочий цилиндр выключения сцепления;
4 – нажимной диск с кожухом в сборе («корзина»);
5 – ведомый диск

Сцепление – однодисковое, сухое, с центральной диафрагменной пружиной. Механизм расположен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.
Сцепление предназначено для кратковременного разъединения двигателя и трансмиссии и их плавного соединения.

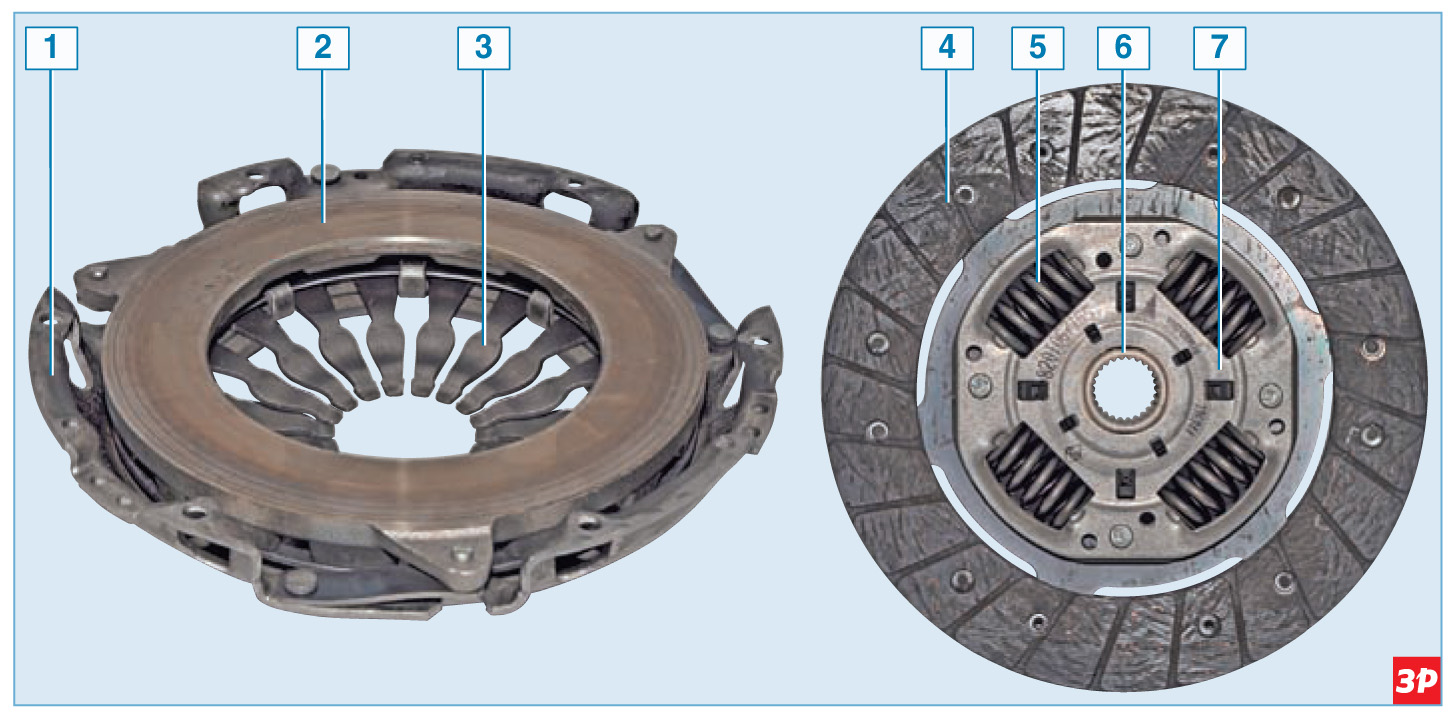

«Корзина» и ведомый диск сцепления:
1 – кожух;
2 – нажимной диск;
3 – диафрагменная пружина;
4 – фрикционные накладки;
5 – демпферные пружины;
6 – ступица ведомого диска;
7 – демпфер

Кожух сцепления (его еще называют «корзиной» сцепления) соединен с маховиком двигателя шестью болтами. В маховик запрессованы три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его.

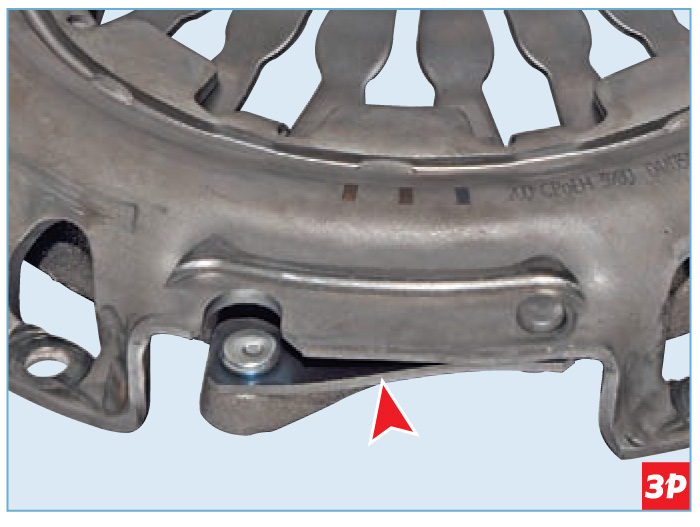

Упругие пластины

В кожухе установлена диафрагменная пружина, которая отштампована из листовой пружинной стали. В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления, что способствует более плавному включению и выключению сцепления.
В трех точках кожух сцепления соединен упругими стальными пластинами с нажимным (ведущим) диском.
Кожух с диафрагменной пружиной и нажимным диском образуют неразборный узел, который балансируют на стенде. При выходе из строя «корзину» сцепления заменяют целиком. Замена «корзины» необходима при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков расположены не на одном уровне. Заменяем «корзину» также в случае уменьшения усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности нажимного диска или «осадку» диафрагменной пружины.

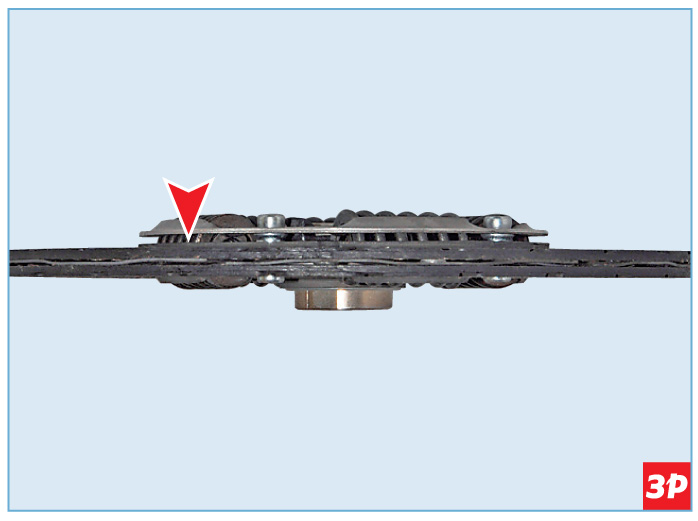

Расположение волнистой пружинной пластины

Ведомый диск с пружинным демпфером крутильных колебаний установлен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.
Демпфер крутильных колебаний гасит колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя.
Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера. Пружинная пластина имеет волнистую форму.
При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует более плавному включению сцепления.

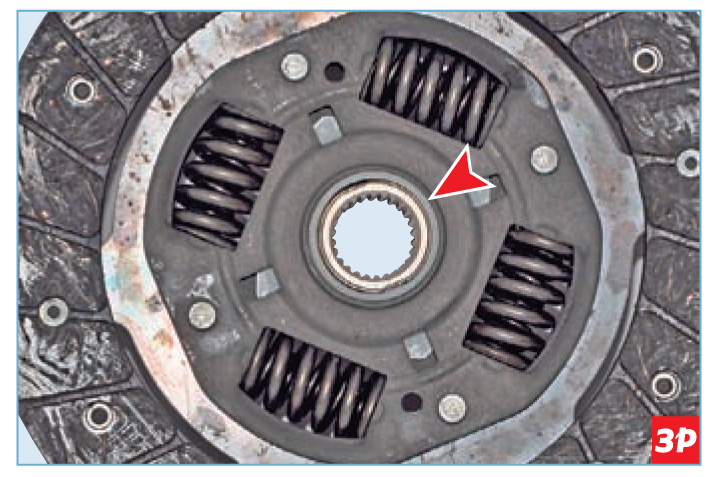

Демпфер холостого хода

Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера.
Демпферные пластины соединены опорными пальцами. В ступице диска напротив опорных стоек имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач.
На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для устранения стуков в коробке передач при работе двигателя на холостом ходу.
Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,2 мм.

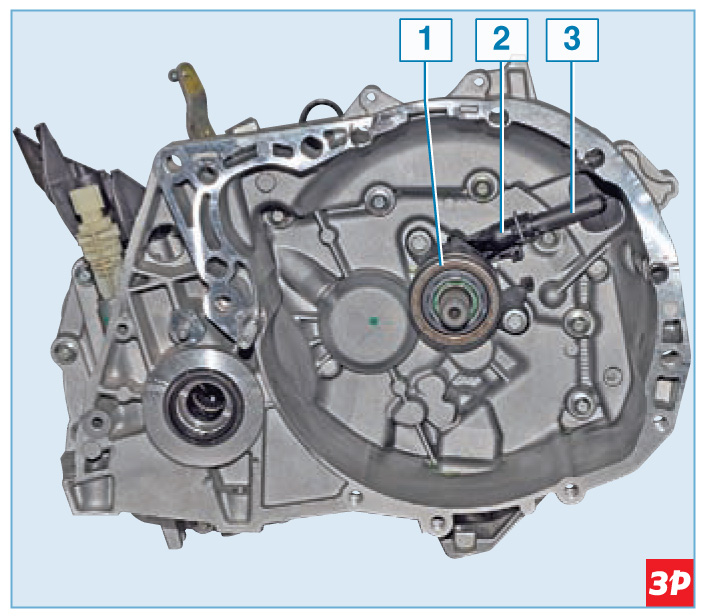

Подшипник выключения сцепления:
1 – подшипник;
2 – рабочий цилиндр;
3 – трубка подвода жидкости к рабочему цилиндру

Рабочий цилиндр гидропривода выполнен единым узлом с подшипником выключения сцепления (выжимным подшипником) и крепится внутри картера сцепления двумя болтами. Подвижная часть рабочего цилиндра соединена с подшипником, который может перемещаться вдоль первичного вала коробки передач. Пружина (закрытая резиновым гофрированным чехлом), расположенная между цилиндром и обоймой подшипника, постоянно прижимает подшипник к диафрагменной пружине «корзины» сцепления. Поэтому зазоры в механизме сцепления отсутствуют и никакой регулировки не предусмотрено.
Подшипник выключения сцепления закрытого типа, смазка, заложенная в него, рассчитана на весь срок эксплуатации, поэтому подшипник не нуждается в обслуживании.

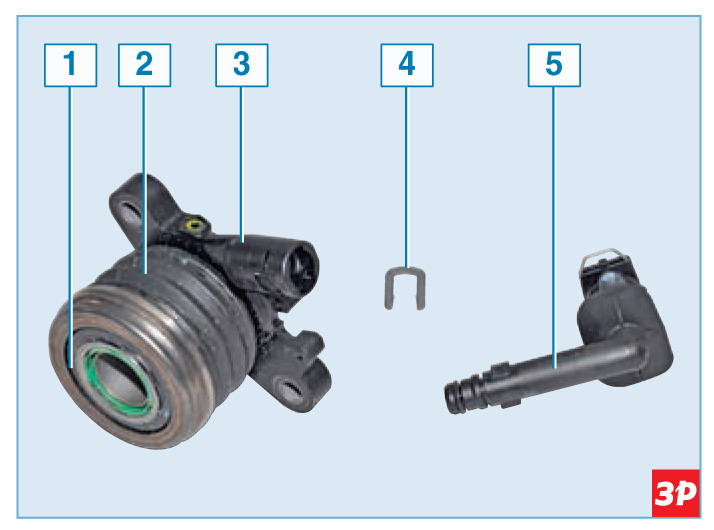

Элементы рабочего цилиндра и подшипника выключения сцепления:
1 – подшипник выключения сцепления;
2 – защитный чехол;
3 – рабочий цилиндр;
4 – фиксатор;
5 – трубка подвода жидкости к рабочему цилиндру

Привод выключения сцепления – гидравлический. Усилие в нем от педали сцепления к подшипнику выключения сцепления передается через рабочую жидкость.
Гидропривод состоит из главного и рабочего цилиндров сцепления, соединенных трубопроводом. Рабочая жидкость залита в бачок, который установлен на главном тормозном цилиндре и используется для питания тормозной системы и привода выключения сцепления.
Главный цилиндр сцепления соединен с бачком резиновым шлангом.
Главный цилиндр закреплен на щитке передка, а его шток соединен с педалью сцепления.

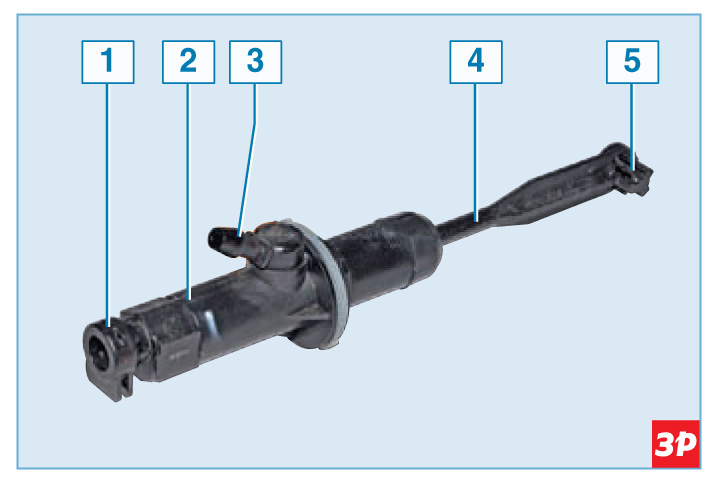

Главный цилиндр сцепления:
1 – штуцер для присоединения трубки гидропривода;
2 – корпус главного цилиндра;
3 – штуцер для подсоединения шланга подвода жидкости из бачка;
4 – толкатель;
5 – наконечник толкателя

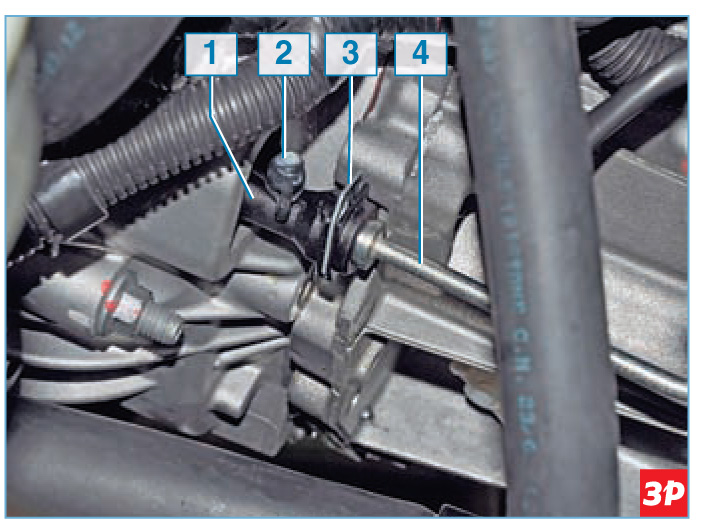

Штуцер прокачки гидропривода сцепления:
1 – трубка подвода жидкости к рабочему цилиндру;
2 – штуцер прокачки;
3 – фиксатор;
4 – трубка гидропривода сцепления

Для прокачки гидропривода сцепления на пластмассовой трубке подвода жидкости к рабочему цилиндру расположен штуцер, закрытый резиновым колпачком.
Выключение сцепления происходит следующим образом. При нажатии педали в гидравлической системе привода выключения сцепления создается давление рабочей жидкости. Давление жидкости передается поршню рабочего цилиндра, который перемещает подшипник выключения сцепления вдоль оси первичного вала коробки передач. Подшипник давит на лепестки диафрагменной пружины нажимного диска. Пружина, деформируясь, отводит нажимной диск, в результате нажимной диск перестает прижимать ведомый диск к маховику. Коленчатый вал двигателя и первичный вал коробки передач в этом случае могут вращаться независимо друг от друга. При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который в свою очередь прижимает ведомый диск к маховику, в результате передача крутящего момента возобновляется.
