Lada Largus. Снятие датчика скорости двигателя

Снимаем датчик скорости автомобиля для замены и при демонтаже коробки передач.
Операции показываем на двигателе 1,6 (8V), на двигателе 1,6 (16V) работу выполняем аналогично.
Работу выполняем на ровной площадке. Для наглядности операции показываем снизу автомобиля.
При выключенном зажигании…

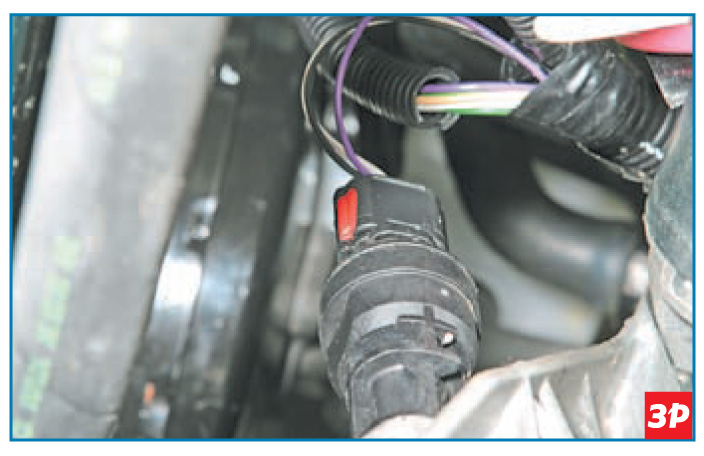

…нажимаем на фиксатор колодки жгута проводов системы управления двигателем…

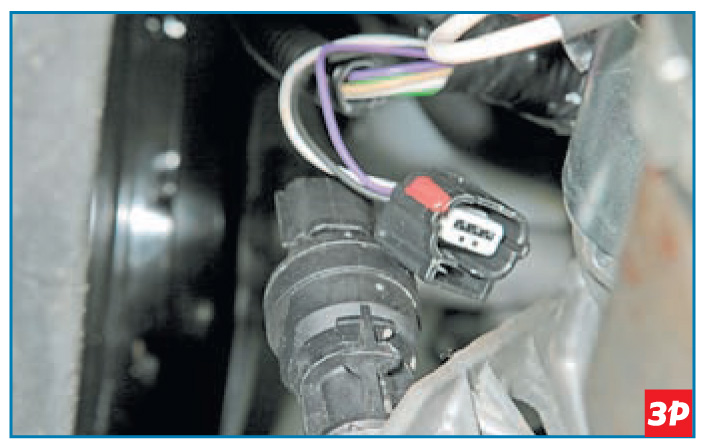

…и отсоединяем колодку жгута проводов от датчика.

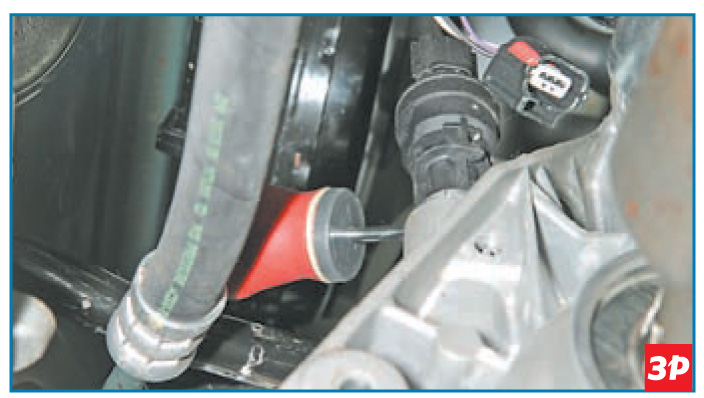

Шлицевой отверткой поддеваем датчик…
…и, преодолевая сопротивление двух его защелок, выталкиваем датчик из отверстия в приливе картера сцепления.

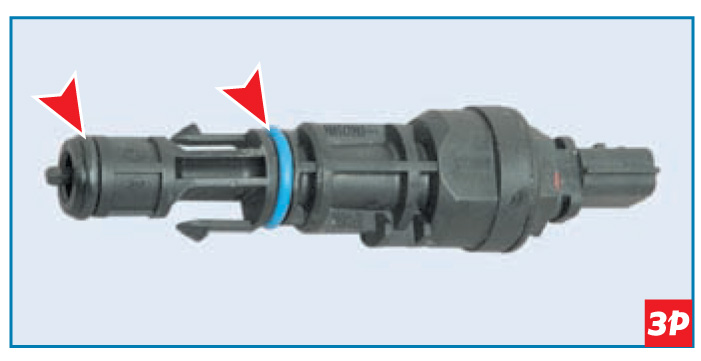

В картере сцепления датчик скорости уплотняется двумя резиновыми кольцами.
Устанавливаем датчик скорости в обратной последовательности. Если на уплотнительных кольцах датчика имеются трещины и разрывы – заменяем кольца новыми.
При установке датчик следует сориентировать так…

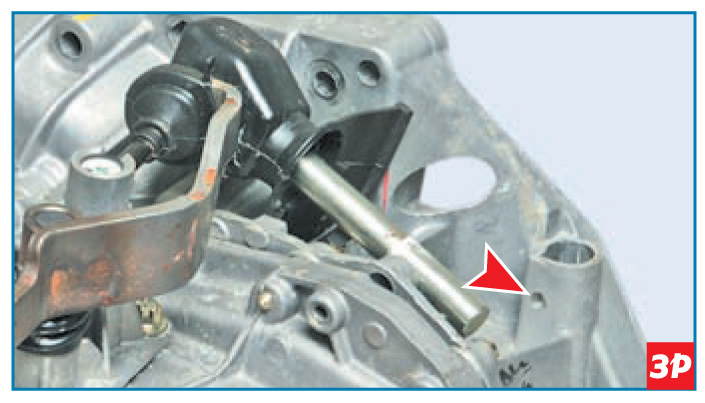

…чтобы его защелки вошли в боковые отверстия прилива на картере сцепления (второе отверстие с другой стороны прилива).
