Lada Kalina 2. Электросхемы - часть 6

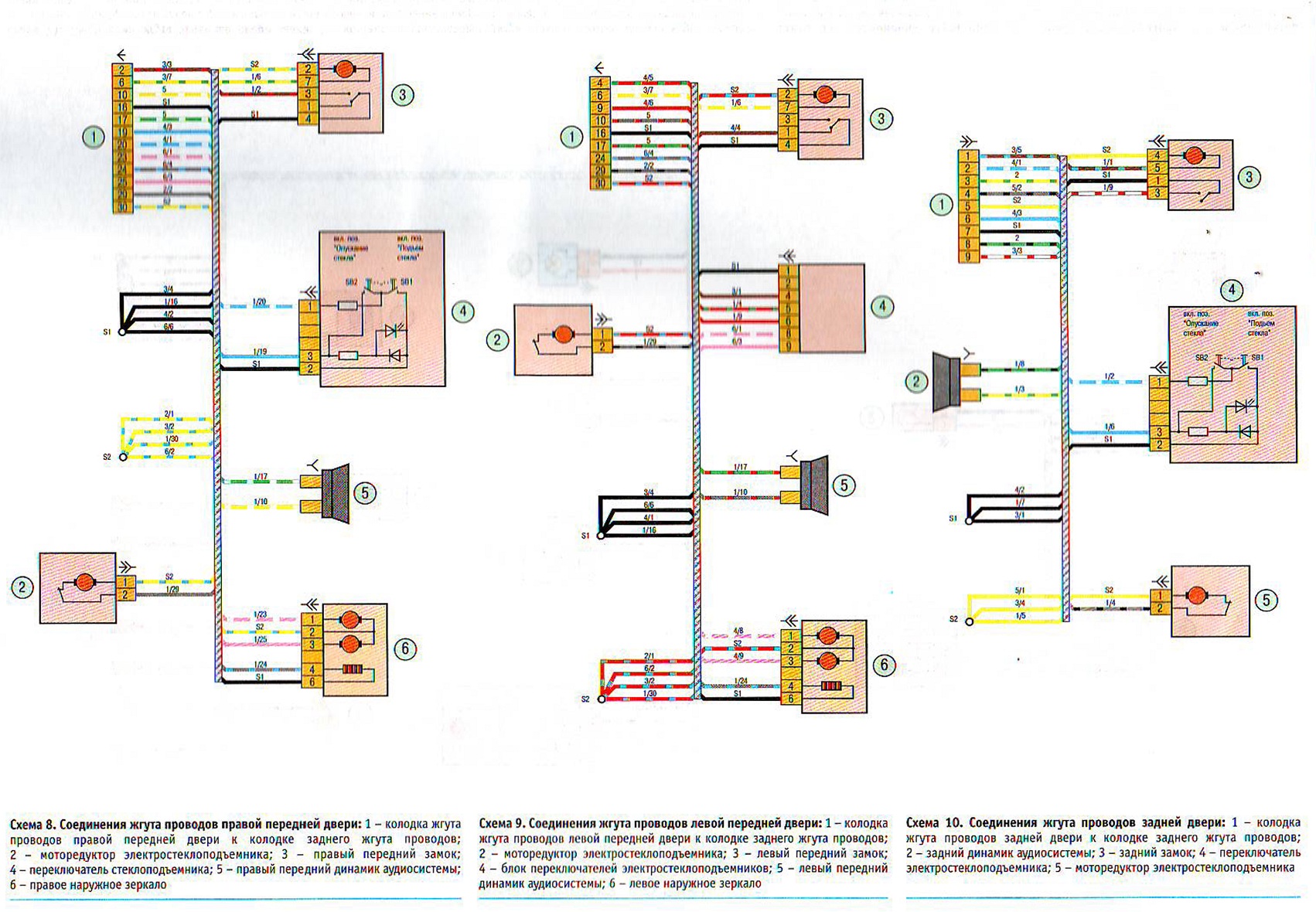

Схема 8. Соединения жгута проводов правой передней двери: 1 - колодка жгута проводов правой передней двери к колодке заднего жгута проводов; 2 - моторедуктор электростеклоподъемника; 3 - правый передний замок; 4 - переключатель стеклоподъемника; 5 - правый передний динамик аудиосистемы; 6 - правое наружное зеркало

Схема 9. Соединения жгута проводов левой передней двери: 1 - холодка жгута проводов левой передней двери к колодке заднего жгута проводов; 2 - моторедуктор электростеклоподъемника; 3 - левый передний замок; 4 - блок переключателей электростеклоподъемников; 5 - левый передний динамик аудиосистемы; 6 - левое наружное зеркало

Схема 10. Соединения жгута проводов задней двери: 1 - колодка жгута проводов задней двери к колодке заднего жгута проводов; 2 - задний динамик аудиосистемы; 3 - задний замок; 4 - переключатель электростеклоподъемника; 5 - моторедуктор электростеклоподъемника
