Lada Kalina 2. СНЯТИЕ И УСТАНОВКА НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием.

Расположение замка, тяг привода замка и ручек передней двери показано на рис. 11.8.
Показаны снятие и установка наружной ручки привода замка левой передней двери. Наружную ручку привода замка правой передней двери снимают и устанавливают аналогично.

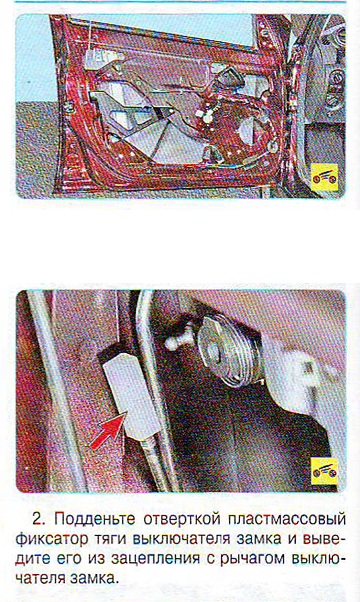

1. Снимите обивку передней двери

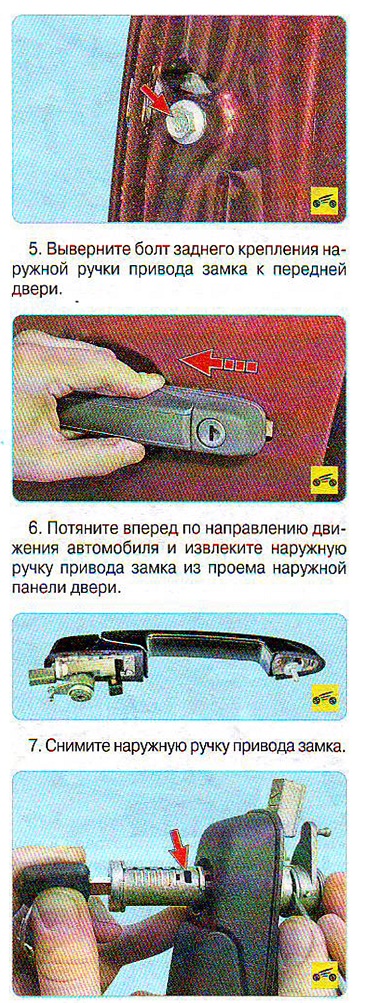

8. При необходимости замены механизма выключателя отожмите отверткой фиксатор цилиндра замка и выньте его из ручки.

9. Установите снятые детали в порядке, обратном снятию.



Рис. 11.7. Расположение фиксаторов крепления обивки левой передней двери (вид с внутренней стороны)

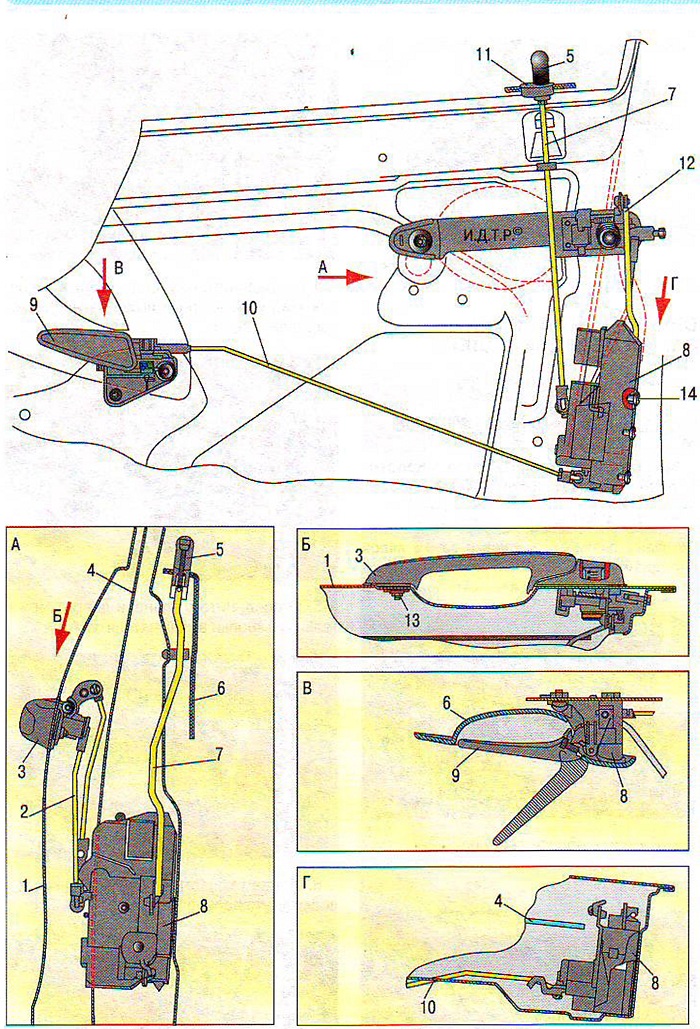

Рис. 11.8. Расположение замка (Г), тяг привода замка, наружной (Б) и внутренней (В) ручек передней двери (А):
1 - наружная панель передней двери; 2 - тяга выключателя замка; 3 - наружная ручка привода замка; 4 - стекло двери; 5 - кнопка выключателя заика двери; 6 - обивка двери; 7 - тяга кнопки выключателя замка; 8 - замок двери; 9 - внутренняя ручка привода замка; 10 - тяга внутреннего привода замка; 11 - направляющая кнопки выключателя замка; 12 - тяга наружной ручки привода замка; 13 - гайка крепления наружной ручки привода замка к наружной панели двери; 14 - винт крепления замка
