Lada Kalina 2. ЗАМЕНА ТРОСОВ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

Вам потребуются: пассатижи, торцовая головка «на 13».

Конструкции приводов управления автоматической или механической коробкой передач принципиально одинаковы. Разница в количестве тросов (у механической коробки передач их два, а у автоматической -один) и в способе присоединения тросов к рычагам многофункционального переключателя автоматической коробки передач и механизму переключения механической коробки передач. Работа показана на примере автомобиля с автоматической коробкой передач. Отличия приемов замены тросов привода управления механической коробкой передач оговорены особо.

1. Выполните операции 1-9 снятия кулисы селектора управления автоматической коробкой передач

лисы селектора управления автоматической коробкой передач и кулисы рычага управления механической коробкой передач», с. 158).
2. Снимите с пальца рычага кулисы наконечник троса управления коробкой передач, преодолевая упругое сопротивление его фиксатора.

На автомобиле с механической коробкой передач аналогично отсоедините от рычагов кулисы трос 2 (см. рис. 6.4) выбора и трос 3 переключения передач.

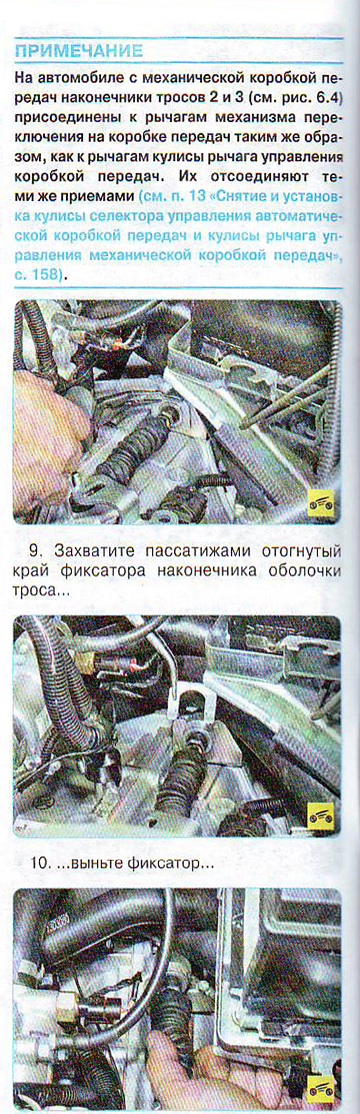

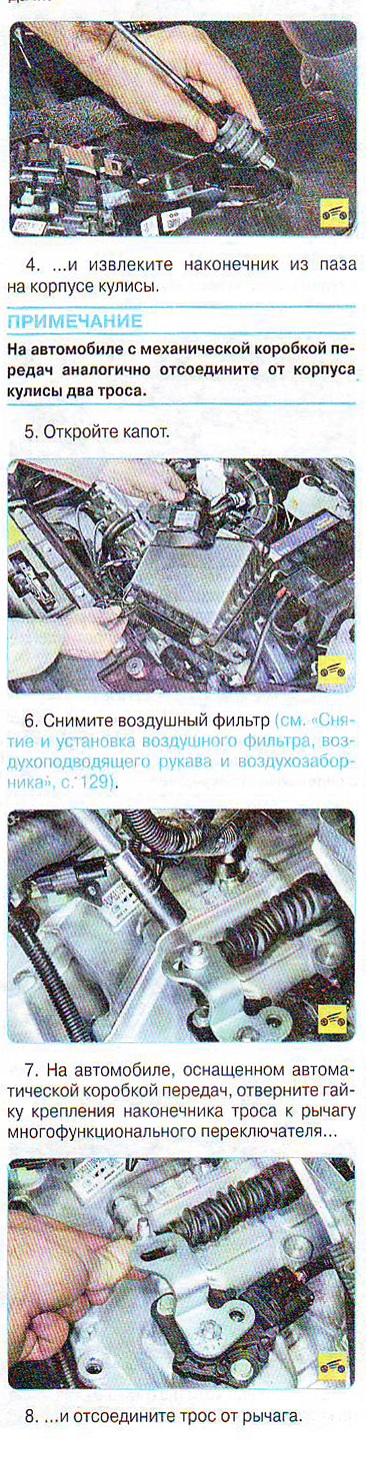

3. Нажмите на фиксатор наконечника оболочки троса управления коробкой передач...

11. ...и извлеките наконечник из кронштейна на коробке передач.
На автомобиле с механической коробкой передач наконечники оболочек тросов не снабжены специальными фиксаторами. Они обрезинены и удерживаются в прорезях кронштейна 1 (см. рис. 6.4) на коробке передач только за счет натяга.
12. Извлеките тросы из держателей 5 (см. рис. 6.4) на автомобиле с механической коробкой передач или 4 (см. рис. 6.10) на автомобиле с автоматической коробкой передач.


13. Извлеките из отверстия в щите передка уплотнитель 4 (см. рис. 6.4) тросов на автомобиле с механической коробкой передач или 2 (см. рис. 6.10) на автомобиле с автоматической коробкой передач и снимите тросы

14. Установите детали в порядке, обратном снятию.

15. Отрегулируйте привод управления коробкой передач (см. «Регулировка привода
