Lada Kalina 2. СБОРКА ДВИГАТЕЛЯ ВАЗ-11186, ВАЗ-21116, ВАЗ-21126, ВАЗ-21127 - ЧАСТЬ 2

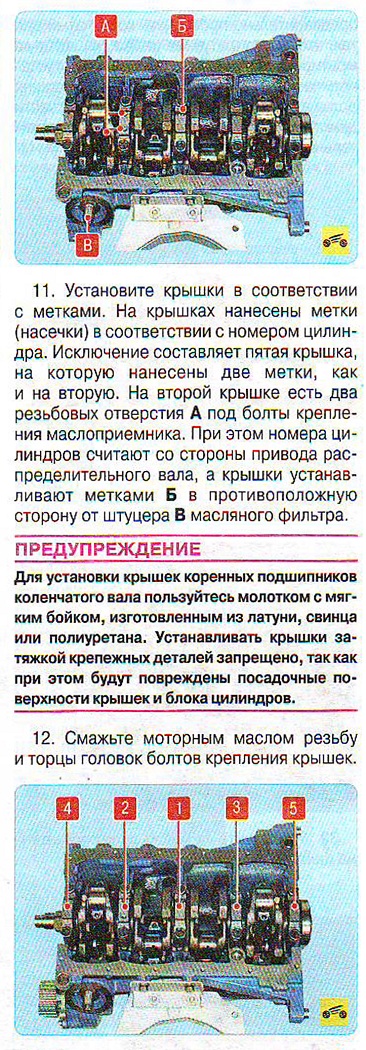

13. Заверните болты и затяните их требуемым моментом (см. приложение 1) в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, далее первой 4 и пятой 5. После затяжки болтов проверните на два-три оборота коленчатый вал - он должен вращаться легко, без заеданий.

14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

15. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса», с. 112).

16. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

17. Установите держатель заднего сальника и заверните болты его крепления.

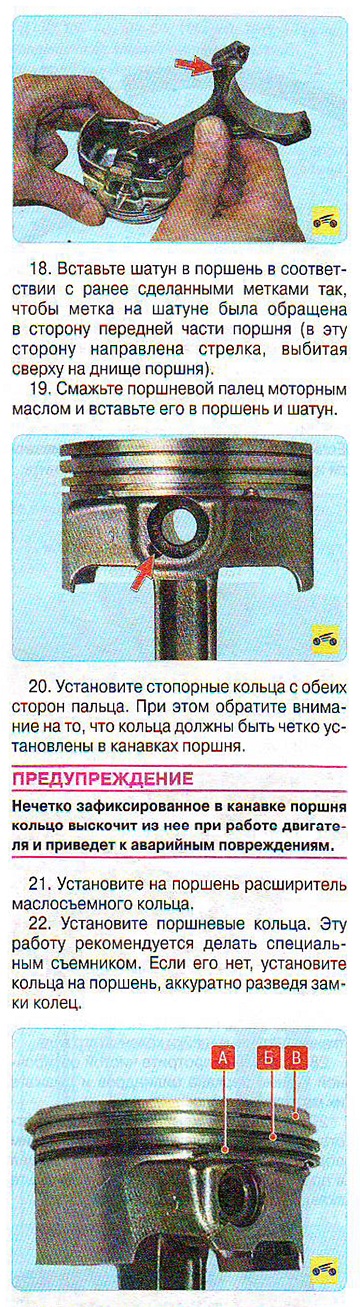

23. Порядок установки колец; первым устанавливают маслосъемное кольцо А (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо Б, последним - верхнее компрессионное кольцо В.

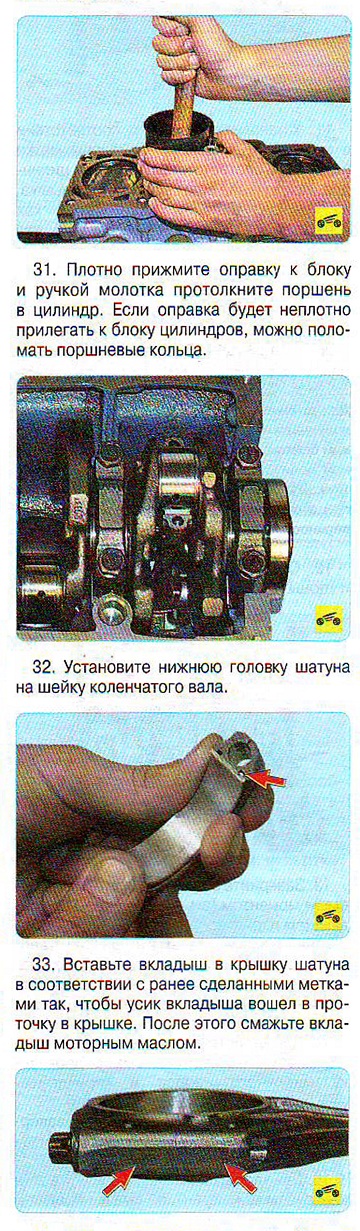

30. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется

предварительно провернуть коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в НМТ. Стрелка на днише поршня должна быть направлена к передней части двигателя (в сторону привода распределительного вала).


34. Установите крышку шатуна. Маркировка шатуна на крышке и нижней головке шатуна должна быть с одной стороны.

35. Вверните болты крепления крышки и затяните их требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.

36. Установите маслоприемник и вверните три болта его крепления.

37. Нанесите на болты крепления маховика анаэробный фиксатор резьбы. Установите маховик, стопорную пластину и вверните болты крепления маховика (см. «Снятие, де-фектовка и установка маховика (ведущего диска гидротрансформатора)», с. 69).

38. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.

39. Установите масляный картер и вверните болты его крепления (см. приложение 1). Далее двигатель собирайте в обратном порядке. Установка головки блока цилиндров описана в подразделе «Замена прокладки головки блока цилиндров», с. 71, ремня привода распределительного вала - в подразделе «Замена ремня привода газораспределительного механизма и натяжного ролика», с. 68.
