Toyota Tundra / Sequoia / Lexus LX-570. Диагностика системы SRS

Проверка индикатора SRS

Установите зажигание в положение "АСС" или "ON" ("IG") и убедитесь, что индикатор загорится и погаснет примерно через 6 секунд.

Примечание: если индикатор продолжает гореть или мигает, проверьте код неисправности.

Если индикатор иногда загорается или продолжает гореть, даже когда зажигание выключено, проверьте наличие короткого замыкания в цепи индикатора.


Проверка индикатора системы активации подушек безопасности и преднатяжителя ремня безопасности переднего пассажира

После поворота ключа замка зажигания в положение "ON" или после запуска двигателя, если система активации подушек безопасности и преднатяжителя ремня безопасности пе-


реднего пассажира работает нормально, то индикаторы системы ("PASSENGER AIRBAG ON/OFF") на панели приборов будут постоянно гореть в течение четырех секунд, после чего погаснет на две секунды. Далее, в зависимости от наличия пассажира на сиденье, загорится индикатор "ON" (пассажир есть) или "OFF" (пассажира нет). Если алгоритм включения индикаторов не соответствует приведенному, либо загорается индикатор "OFF" вместе с индикатором SRS - система безопасности и преднатяжителя ремня безопасности переднего пассажира неисправна.

Проверка системы PCS

В случае, если система предаварийной безопасности неисправна, при включении зажигания на комбинации приборов загорится общий индикатор неисправности, а на многофункциональном дисплее будет отображено одно из приведенных сообщений: "Check PCS System" - обнаружена неисправность электронного блока управления преднатяжителями ремней безопасности передних сидений (индикатор "PCS" горит).

"PCS Not available now" - электронный блок управления предна-тяжителями ремней безопасности передних сидений работает в аварийном режиме (индикатор "PCS" мигает).

Считывание кодов неисправностей

Примечание: считывание кодов неисправностей осуществляется через диагностический разъем DCL3.

Электронный блок управления SRS

1. Установите зажигание в положение "ON" ("IG") и подождите примерно 60 секунд.

2. Замкните выводы "13" ("ТС") и "4" ("CG") диагностического разъема DLC3. Примечание: ошибочное соединение выводов может привести к поломке системы.

5. Коды неисправностей выводятся, начиная с наименьшего. Если коды не выводятся, проверьте цепь вывода "ТС" диагностического разъема.

6. Расшифровку кодов неисправностей смотрите в таблице "Диагностические коды неисправностей системы SRS". '

Примечание: при необходимости коды неисправностей можно считать при помощи тестера, подключив его к диагностическому разъему DLC3.

Блок управления системы активации подушек безопасности и преднатяжителя ремня безопасности пассажира

1. Выключите зажигание и подсоедините тестер к диагностическому разъему.

2. Включите зажигание и считайте коды неисправностей, пользуясь инструкцией к тестеру. Определите неисправность по таблице "Диагностические коды неисправностей системы активации подушек безопасности и преднатяжителя ремня безопасности переднего пассажира".

3. После устранения неисправности сотрите коды.

Система предаварийной безопасности (PCS)

1. Выключите зажигание и подсоедините тестер к диагностическому разъему.

2. Включите зажигание и считайте коды неисправностей, пользуясь инструкцией к тестеру. Определите неисправность по таблице "Диагностические коды неисправностей системы предаварийной безопасности (PCS)".

3. После устранения неисправности сотрите коды.

Стирание кодов неисправностей

1. Подсоедините провода к выводам "13" и "4" диагностического разъема.

2. Включите зажигание.

3. Отсоедините вывод "13" диагностического разъема на 10 секунд и убедитесь, что индикатор SRS включился через 3 секунды после отключения.

4. Через 2 - 4 секунды после включения индикатора SRS подключите выводы "13" ("ТС") и "4" ("CG").

5. Индикатор SRS выключится в течении 2 - 4 секунд после подсоединения выводов "13" ("ТС") и "4" ("CG") диагностического разъема. Отсоедините вывод "ТС" основного диагностического разъема на 2 - 4 секунды после того как индикатор SRS погаснет.

6. Индикатор SRS опять загорится на 2 - 4 секунды после отсоединения вывода "ТС" основного диагностического разъема. Через 2 - 4 секунды после этого подключите выводы "13" ("ТС") и "4" ("CG") диагностического разъема.

7. Убедитесь, что индикатор SRS выключился в течение 2 - 4 секунд после подсоединения выводов "13" ("ТС") и "4" ("CG") основного диагностического разъема и в течение 1 секунды появился код исправного состояния.

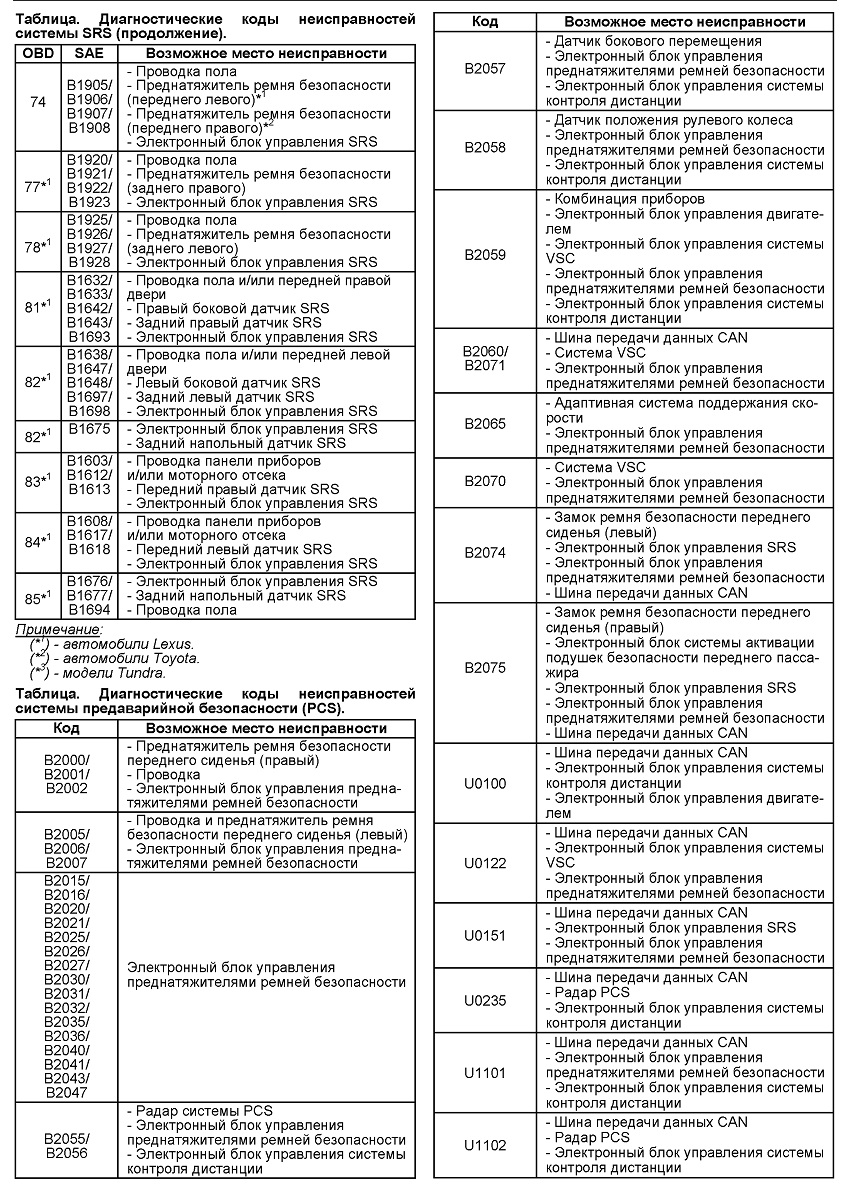

Таблица. Диагностические коды неисправностей системы SRS.

Таблица. Диагностические коды неисправностей сис­темы активации подушек безопасности и преднатя­жителя ремня безопасности переднего пассажира (Lexus).

Таблица. Коды неисправностей системы активации подушек безопасности и преднатяжителя ремня безо­пасности пассажира (Toyota).
