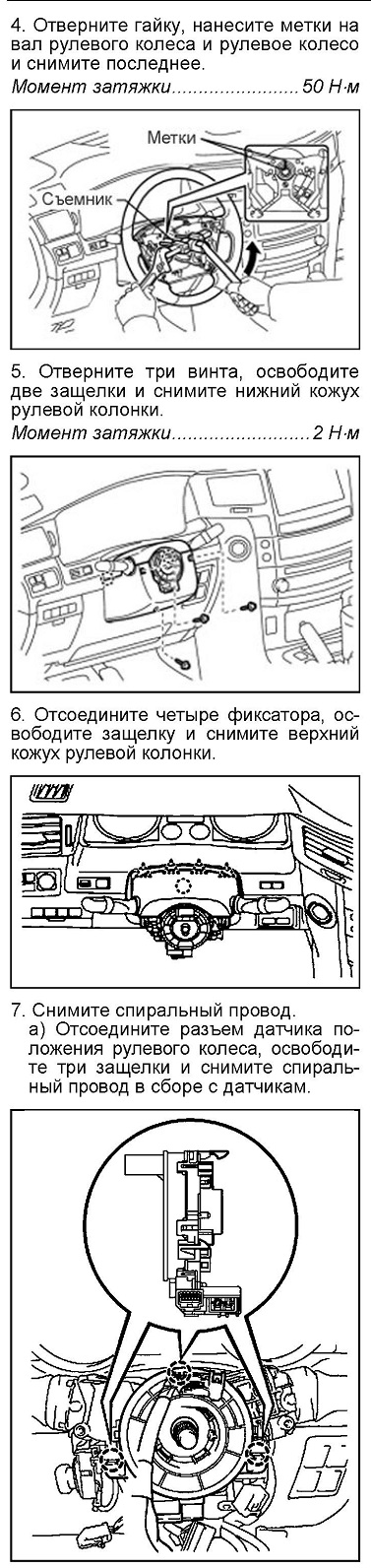

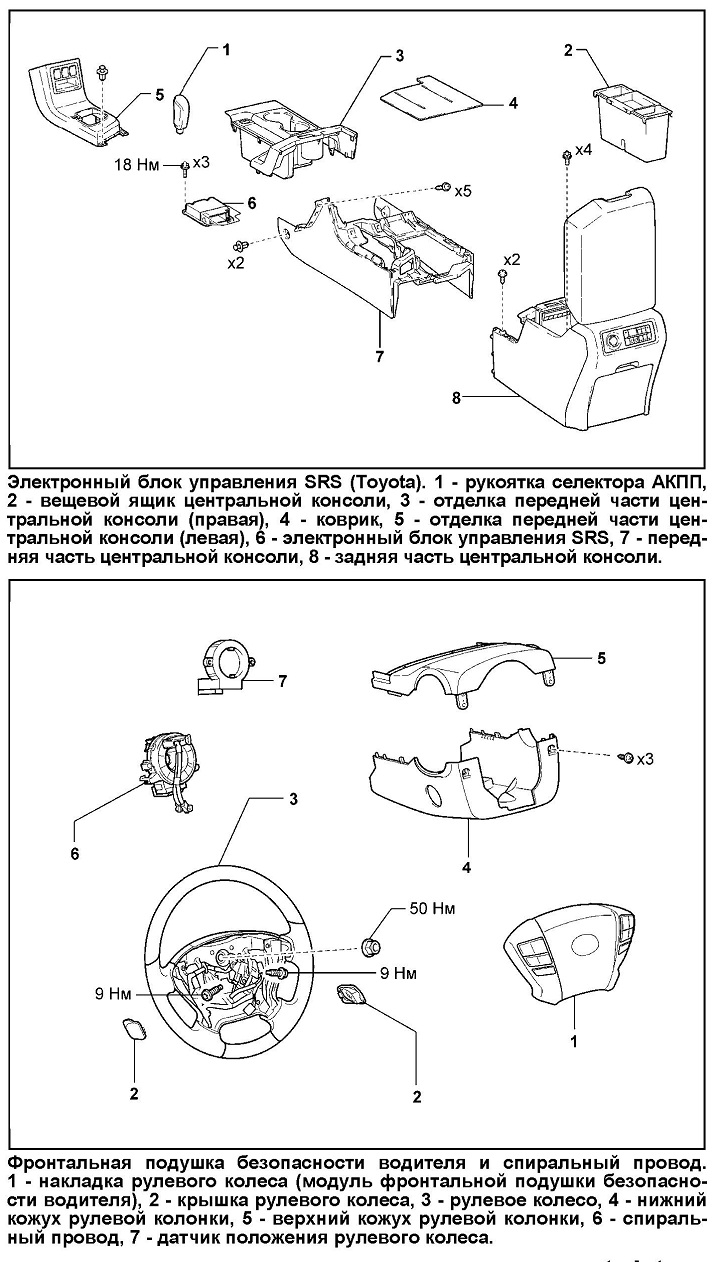

Toyota Tundra / Sequoia / Lexus LX-570. Фронтальная подушка безопасности водителя и спиральный провод

Примечание:

- Если любой из разъемов системы SR.S будет разъединен при положениях зажигания "АСС" или "ON" ("IG"). в память блока управления будет записан код неисправности соответствующего компонента.

- Никогда не заменяйте компоненты системы SRS стоявшими на другом автомобиле. Устанавливайте только новые детали.

Снятие и установка

1. Снимите левую крышку моторного отсека (Lexus) и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Примечание: не производите никаких работ в течение 90 секунд после отсоединения провода от отрицательной клеммы аккумуляторной батареи.

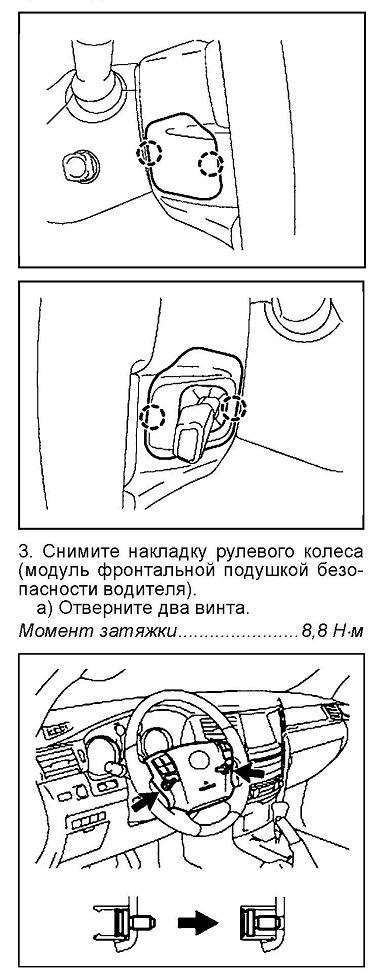

2. Освободите защелки и снимите крышки рулевого колеса.

б) Придерживая рукой накладку рулевого колеса, отсоедините ее от рулевого колеса.

Примечание: не отсоединяйте жгут проводов подушки безопасности водителя.

в) Отсоедините разъем звукового сигнала.

г) Отсоедините два разъема и снимите накладку рулевого колеса.

Примечание: не повредите жгут проводов модуля подушки безопасности водителя. '


Проверка

1. Автомобиль в аварии не был.

а) Проведите диагностику системы.

б) Визуально оцените состояние рулевого колеса (срезы, трещины, изменение цвета и т.д.).

2. Автомобиль после аварии. Подушки безопасности не сработали.

а) Проведите диагностику системы.

б) Визуально оцените состояние накладки рулевого колеса (срезы, трещины, изменение цвета и т.д.).

в) Проверьте состояние проводки SRS.

г) Проверьте контакты накладки рулевого колеса на отсутствие деформации.

Примечание: при обнаружении деформации контактов не пытайтесь их отремонтировать, замените накладку рулевого колеса в сборе.

д) Проверьте рулевое колесо на отсутствие деформации. Проверьте отсутствие контакта между накладкой и спицами рулевого колеса.

е) При необходимости утилизации несработавшей подушки безопасности рекомендуется обратиться на станцию обслуживания для проведения процедуры подрыва подушки. Не проводите подрыв подушек самостоятельно.

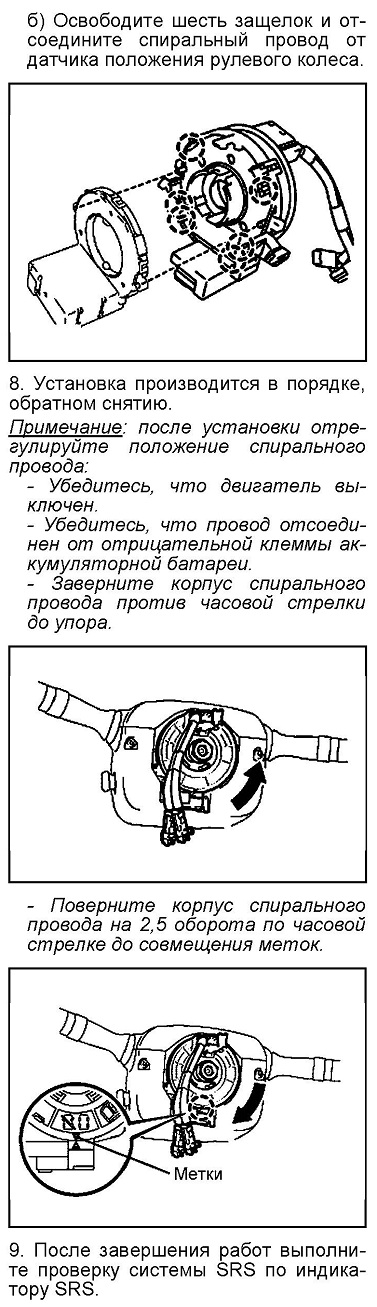

3. Проверка спирального провода описывается в разделе "Аудиосистема" главы "Электрооборудование кузова".
