Toyota Sequoia. Разборка и сборка задней боковой двери
Задняя боковая дверь. 1 - наружная ручка открывания
двери, 2 - крышка наружной ручки открывания двери, 3 - прокладка, 4 -
фиксатор солнцезащитной шторки стекла двери, 5 - молдинг проема стекла
двери, 6 - направляющая стекла двери, 7 - наружный уплотнитель стекла двери,
8 - передний кронштейн направляющей стекла двери, 9 - задний кронштейн
направляющей стекла двери, 10 - ограничитель хода двери, 11 - динамик двери,
12 - уплотнитель двери, 13 - замок задней двери, 14 - кронштейн наружной
ручки открывания двери, 15 - нижний уплотнитель двери, 16 - стекло двери, 17
- стеклоподъемник двери в сборе, 18 - крышка сервисного отверстия двери, 19
- внутренний уплотнитель стекла двери, 20 - крышка подлокотника двери, 21 -
отделка проема стекла двери, 22 - отделочная панель двери, 23 - внутренняя
ручка открывания двери, 24 - крышка внутренней ручки открывания двери, 25 -
отделка внутренней ручки открывания двери, 26 - отделка подлокотника двери.
Примечание: при сборке на места, указанные на рисунке стрелками, нанесите
специальную консистентную смазку.
Примечание:
- При разборке и сборке руководствуйтесь сборочным рисунком "Задняя
боковая дверь".
- Ниже приведены основные моменты разборки двери.
1. Снятие отделочной панели двери, а) Отсоедините фиксаторы и снимите
отделку проема стекла двери.

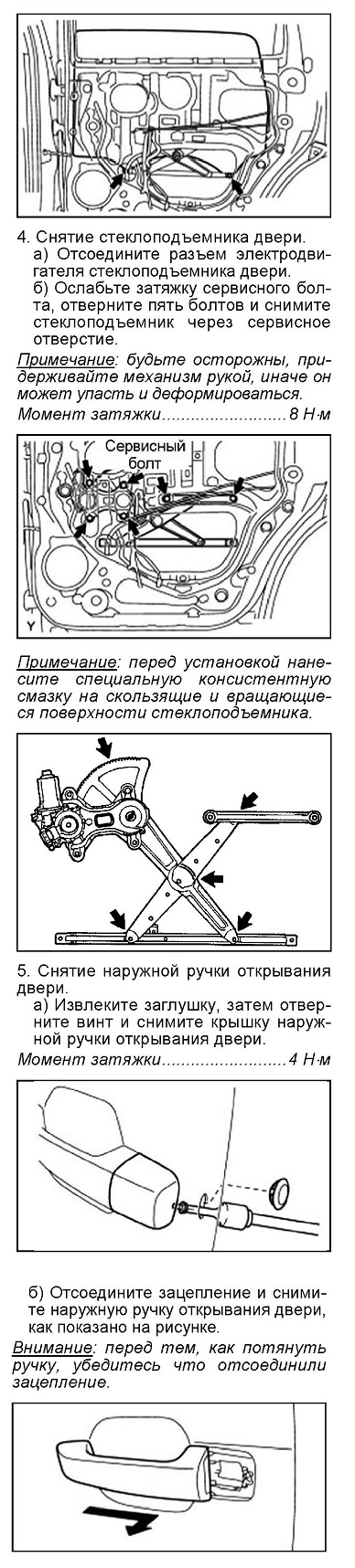

3. Снятие стекла двери.
а) Опустите стекло так, чтобы в сервисном отверстии двери было видно болты
крепления стекла к держателям механизма стеклоподъемника.
б) Отверните болты и выньте стекло из двери.
Момент затяжки..........................8 Н-м
