Toyota Tundra / Sequoia / Lexus LX-570. Проверка элементов систем ABS/BA

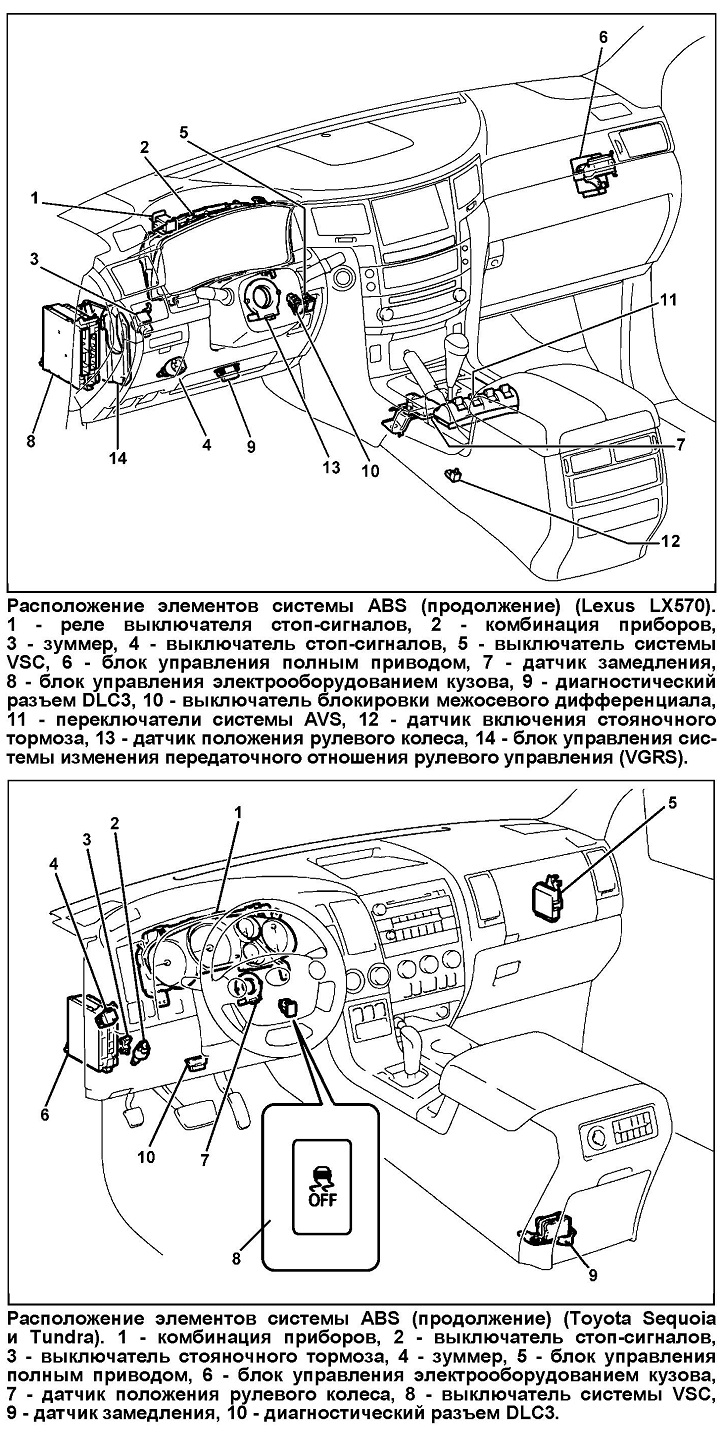

Примечание: на рисунке представлен автомобиль Toyota Tundra, расположение элементов Toyota Sequoia аналогично, независимо от типа кузова.





Датчик бокового перемещения

1. Удерживайте автомобиль неподвижным на ровной горизонтальной поверхности в течение 1 секунды и более.

2. Переведите селектор в положение "D" и, двигаясь со скоростью 5 км/ч, поверните рулевое колесо на 90° и более влево или вправо. Поворот автомобиля должен составить 180 + 5°.



3. Остановите автомобиль и переведите селектор в положение "Р". Зуммер системы VSC должен звучать в течение 3 секунд.

Примечание:

- Если зуммер сработал, проверка датчика завершена нормально.

- Если зуммер не сработал, проверьте цепь зуммера, затем проведите проверку датчика сначала. Если цепь зуммера исправна, то неисправен датчик бокового перемещения (проверьте коды неисправностей).






Таблица. Коды неисправностей датчиков системы ABS и VSC.

Код

Неисправность

Место неисправности

SAE

OBD

С1271

71

Низкий уровень сигнала от датчика частоты вращения переднего правого колеса

-                      Датчик частоты вращения колеса.

-                      Установка датчика.

-                      Ротор датчика.

С1272

72

Низкий уровень сигнала от датчика частоты вращения переднего левого колеса

-                      Датчик частоты вращения колеса.

-                      Установка датчика.

-                      Ротор датчика.

С1273

73

Низкий уровень сигнала от датчика частоты вращения заднего правого колеса

-                      Датчик частоты вращения колеса.

-                      Установка датчика.

-                      Ротор датчика.

С1274

74

Низкий уровень сигнала от датчика частоты вращения заднего левого колеса

-                      Датчик частоты вращения колеса.

-                      Установка датчика.

-                      Ротор датчика.

С1275

75

Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса

- Ротор датчика частоты вращения переднего правого колеса

С1276

76

Неправильное изменение сигнала от датчика частоты вращения переднеголевого колеса

- Ротор датчика частоты вращения переднего левого колеса

С1277

77

Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса

- Ротор датчика частоты вращения заднего правого колеса

С1278

78

Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса

- Ротор датчика частоты вращения

заднего левого

колеса

С1279

79

Неисправность датчика замедления

-                      Датчик замедления.

-                      Установка датчика.

С1281

81

Неисправность датчика давления в главном тормозном цилиндре

-                      Выключатель стоп-сигналов. -Датчикусилия нажатия на педаль тормоза.

-                      Датчик давления в главном тормозном цилиндре

С0371*

71*

Неисправность датчика бокового перемещения.

-                      Датчик замедления и бокового перемещения.

-                      Цепь датчика.

-                      Блок управления системами улучшения управляемости авто­мобиля.

Примечание: коды неисправности указанные со (*) относятся к системе VSC, без к системе ABS.







Датчики частоты вращения колес

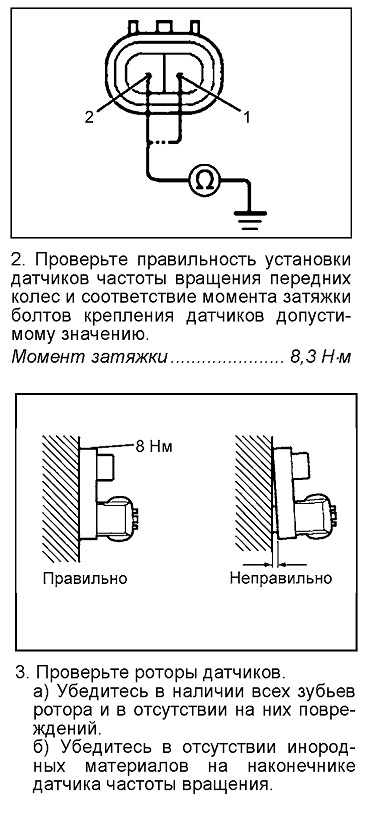

1. Измерьте сопротивление между выводами "2" и "1" датчика частоты вращения колеса.

Сопротивление.........не менее 10 кОм
