Toyota Tundra / Sequoia / Lexus LX-570. Тормозная система

Проверки и регулировки

Проверка уровня тормозной жидкости

Процедуры поверки уровня тормозной жидкости описаны в главе "Техническое обслуживание".

Прокачка тормозной системы (Lexus LX-570)

Внимание: прокачка тормозной

системы проводится при помощи диагностического тестера.

Примечание:

- После любых работ, связанных с попаданием воздуха в тормозную систему, производите ее прокачку.

- Не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность, смойте ее немедленно.

1. Заполните бачок тормозной жидкостью до отметки "МАХ".

Тип тормозной

жидкости.............................SAE J 1703

или FMVSS №116 DOT3

2. Прокачайте гидравлический усилитель тормозов с электронасосом.

а) Включите зажигание, в течение нескольких секунд будет работать электронасос усилителя.

б) Выключите зажигание и нажмите на педаль тормоза 20 раз или более для сброса давления в гидроусилителе.

Примечание: когда давление в системе уменьшается, сила сопротивления на педали уменьшается, а ход педали увеличивается.

в) Повторите операции по подпунктам (а) и (б) пять раз.

г) После сброса давления в усилителе убедитесь, что электронасос работает не более 18 секунд. В противном случае повторите операции по подпунктам (а) - (в) еще раз.

3. Прокачайте тормозную систему. Внимание: следите, чтобы уровень в бачке тормозной жидкости не опускался ниже отметки "MIN".

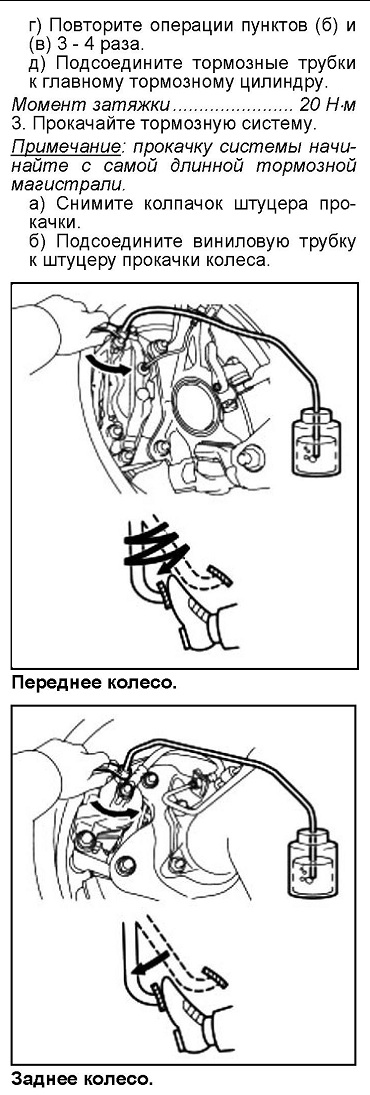

А. Прокачайте тормозные магистрали передних колес.

а) Включите зажигание.

б) Подсоедините виниловую трубку к штуцеру суппорта. Другой конец опустите в подходящую емкость.


в) Нажмите на педаль тормоза несколько раз, затем ослабьте затяжку штуцера прокачки, удерживая педаль нажатой.

г) Когда тормозная жидкость перестанет вытекать, затяните штуцер и отпустите педаль.

Момент затяжки....................... 11 Н-м

д) Повторяйте операции пунктов (в) и (г) до тех пор, пока в вытекающей из системы тормозной жидкости не перестанут появляться пузырьки воздуха.

е) Повторите операции прокачки тормозной системы для другого колеса.

Б. Прокачайте тормозные магистрали задних колес.

а) Включите зажигание и плавно нажмите на педаль тормоза.

б) Подсоедините виниловую трубку к штуцеру суппорта. Другой конец опустите в подходящую емкость.


в) Ослабьте затяжку штуцера прокачки и выпустите воздух из системы.

Примечание: тормозная жидкость

проходит через электронасос, поэтому удерживайте педаль нажатой до тех пор, пока воздух окончательно не выйдет.

г) Когда в вытекающей тормозной жидкости перестанут появляться пузырьки воздуха, затяните штуцер и опустите педаль.

Момент затяжки....................... 11 Н-м


В. Прокачайте поочередно каждую тормозную магистраль при помощи тестера.

Внимание: пользуйтесь диагностическим тестером согласно инструкции, прилагаемой к нему.

4. Прокачайте главный тормозной цилиндр при помощи тестера.

Внимание: пользуйтесь диагностическим тестером согласно инструкции, прилагаемой к нему.

5. Проверьте уровень тормозной жидкости в бачке.

а) При выключенном зажигании нажмите на педаль тормоза 40 раз или более.

Примечание: когда давление в системе уменьшается, сила сопротивления на педали уменьшается, а ход педали увеличивается.

б) Снимите крышку бачка и долейте тормозную жидкость до отметки "МАХ".
Тормозная жидкость...........SAE J1703
 или FMVSS № 116 DOT3


Прокачка тормозной системы (Toyota Sequoia и Tundra)

Примечание:

- После любых работ, связанных с попаданием воздуха в тормозную систему, производите ее прокачку.

- Не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность, смойте ее немедленно.

б) Нажмите на педаль тормоза несколько раз, затем, удерживая педаль в нажатом состоянии, ослабьте затяжку штуцера прокачки.

в) Когда тормозная жидкость перестанет выходить, затяните штуцер, затем отпустите педаль тормоза.

Момент затяжки....................... 11 Н-м

г) Повторяйте операции пунктов (б) и (в) до тех пор, пока в выходящей тормозной жидкости не перестанут появляться пузырьки воздуха.

д) Установите колпачок штуцера

прокачки.

е) Повторите процедуру прокачки для каждого колеса.

4. Прокачайте модулятор давления при помощи тестера..

Примечание: если после прокачки тормозной системы высоту расположения педали нельзя отрегулировать, произведите прокачку модулятора давления с помощью тестера.


Внимание: пользуйтесь диагностическим тестером согласно инструкции, прилагаемой к нему.

5. Проверьте уровень тормозной жидкости в бачке и долейте жидкость в случае необходимости.

Тип тормозной

жидкости.............................SAE J 1703
или FMVSS №116 DOT3
