Toyota Tundra / Sequoia / Lexus LX-570. Снятие рулевой колонки - часть 1

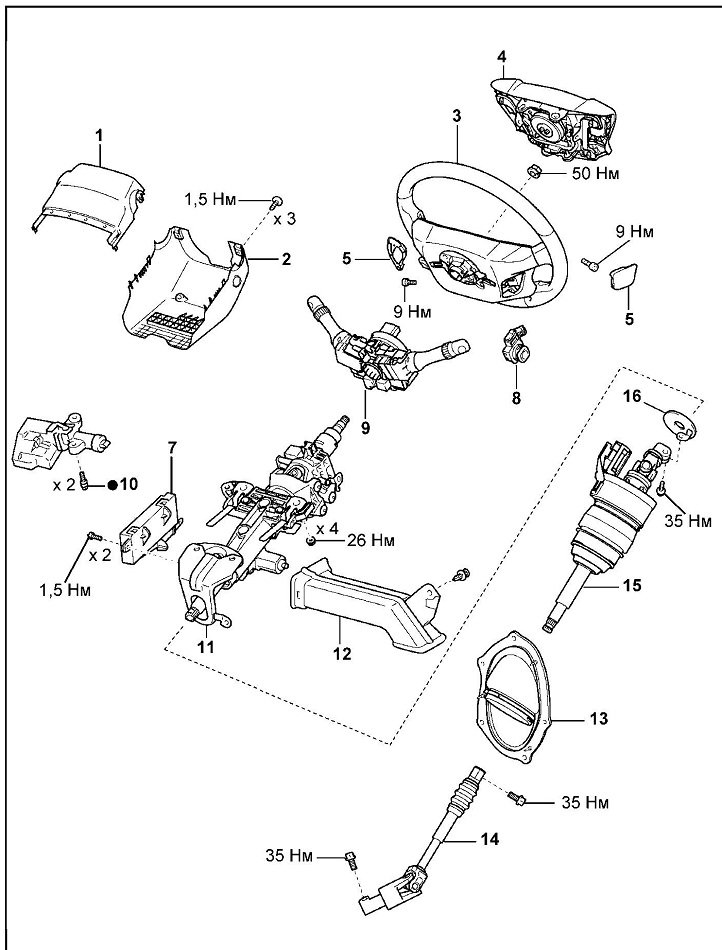

Снятие и установка рулевой колонки (Lexus LX-570). 1 - верхний кожух рулевой колонки, 2 - нижний кожух рулевой колонки, 3 - рулевое колесо, 4 - накладка рулевого колеса, 5 - нижняя крышка рулевого колеса, 6 - привод системы блокировки рулевого управления, 7 - электронный блок управления системы электропривода регулировки положения рулевой колонки, 8 - переключатель системы регулировки положения рулевой колонки, 9 - комбинированный переключатель в сборе со спиральным проводом, 10 - болт со срезаемой головкой, 11 - рулевая колонка в сборе, 12 - воздуховод №3, 13 - крышка отверстия рулевой колонки, 14 - нижний вал рулевой колонки, 15 - привод системы VGRS, 16 - стопорный кулачок рулевой колонки.

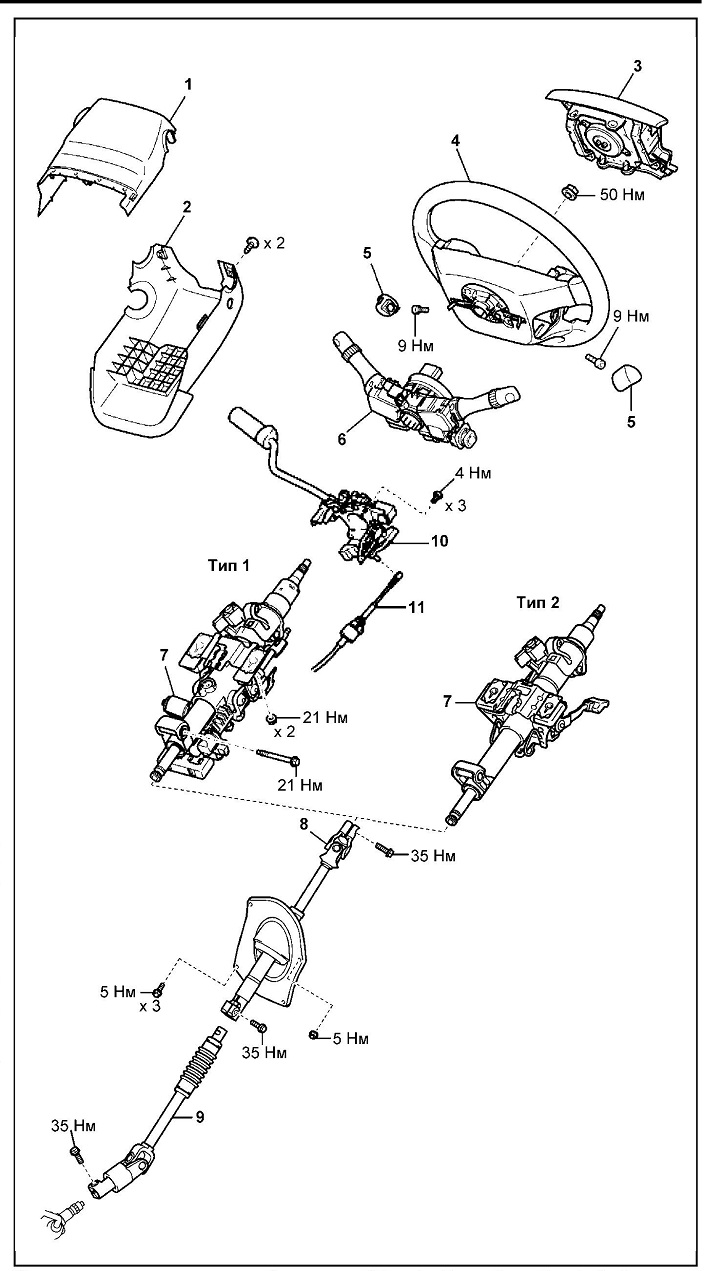

Снятие и установка рулевой колонки (Toyota Sequoia и Tundra). 1 - верхний кожух рулевой колонки, 2 - нижний кожух рулевой колонки, 4 - рулевое колесо, 5 - нижняя крышка рулевого колеса, 6 - комбинированный переключатель в сборе со спиральным проводом, 7 - рулевое колонка в сборе, 8 - промежуточный вал рулевой колонки, 9 - нижний вал рулевой колонки, 10 - рычаг управления АКПП (Toyota Tundra), 11 - трос управления АКПП (Toyota Tundra).
Примечание:
- Тип 1 - модели с электроприводом регулировки положения рулевой колонки.
- Тип 2 - модели с механической регулировкой положения рулевой колонки.

1. Установите рулевое колесо в положение, соответствующее прямолинейному движению.

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Примечание:

- (Модели без системы курсовой устойчивости) После отсоединения провода подождите 90 секунд перед продолжением работы.

- (Модели с системой курсовой устойчивости) Перед отсоединением провода, после выключения зажигания подождите 6 минут.

Внимание (Lexus LX-570): перед отсоединением аккумуляторной 6а-тареи, при помощи диагностического тестера отключите функцию автоматического складывания колонки (при выключенном зажигании).

а) Включите зажигание. Установите рулевую колонки в нижнее положение и полностью вытяните ее.

б) Выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Снимите рулевое колесо.

а) Снимите нижние крышки рулевого колеса.

б) При помощи торцевого гаечного ключа отверните два винта до упора, как показано на рисунке.

Момент затяжки......................8,8 Н м
