Регистрация электронного блока системы давления в шинах
Регистрация производится при помощи диагностического тестера,
подсоединенного к разъему DLC3. При проведении регистрации пользуйтесь
инструкцией, прилагаемой к тестеру.

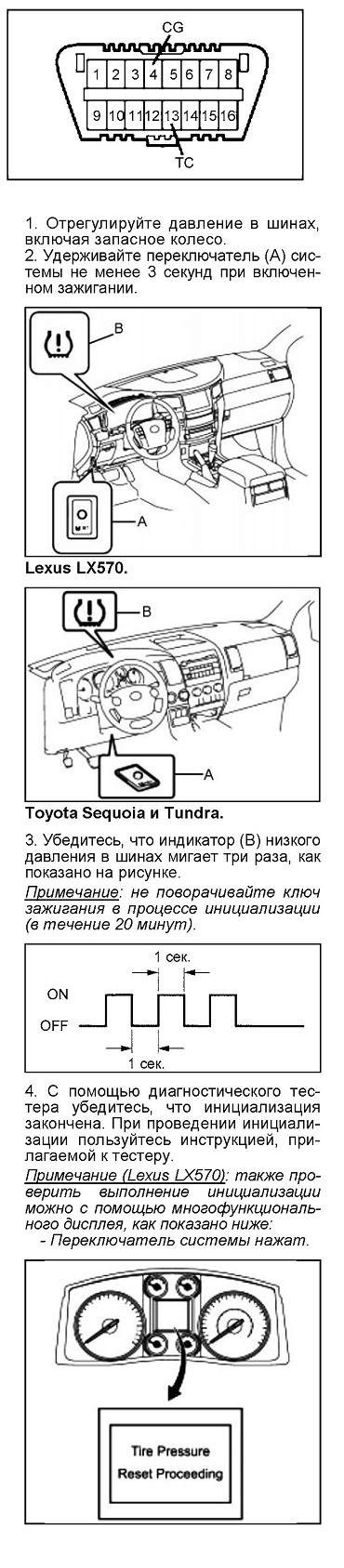

Инициализация
Примечание:
- Инициализация производится при замене электронного блока системы,
одного или нескольких датчиков давления в шинах, шин или при установки
новых колес.
- Если инициализация не была полностью закончена, то при скорости
автомобиля в течении не менее 20 минут будет более 8 км/час в память
блока управления будет записан код неисправности С2117/71.
- Если система находится в режиме тестирования, то переход в режим
инициализации невозможен.
- Процедура инициализации может быть прекращена, для этого перемкните
выводы "13" (ТС) и"4" (CG) диагностического разъема DLC3.
- По истечении 6 секунд запрос об инициализации передан приемнику системы.
- Передатчик передает сигналы от датчиков давления в шинах.
5. Процесс инициализации будет закончен, когда
электронный блок системы получит сигналы от датчиков всех колес. Если
при инициализации будет повернут ключ зажигания, то инициализация
автоматически остановится. Примечание: процедура инициализации
заканчивается примерно через 5-6 минут.
Диагностика
Тестовый режим работы
В тестовом режиме работы можно считать коды неисправностей некоторых
элементов системы контроля давления в шинах, которые нельзя считать с
помощью стандартной диагностики. Переход в тестовый режим работы
осуществляется при помощи диагностического тестера (см. таблицу
"Диагностические коды неисправностей системы контроля давления в
шинах"). При проведении диагностики пользуйтесь инструкцией, прилагаемой
к тестеру.

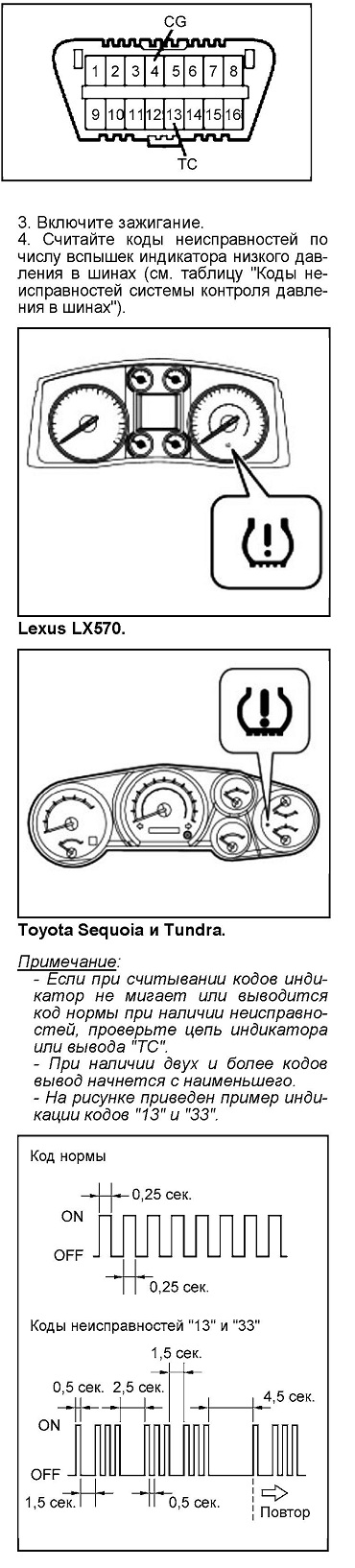

Считывание кодов неисправностей
1. Выключите зажигание.
2. Перемкните выводы "13" (ТС) и "4" (CG) диагностического разъема DLC3.
- После считывании кодов неисправностей выключите
зажигание и снимите перемычку с диагностического разъема DLC3.
Стирание кодов неисправностей
Примечание: стирание кодов производится после устранения соответствующих
неисправностей, Стирание кодов неисправностей производится при помощи
диагностического тестера, подсоединенного к разъему DLC3. При проведении
диагностики пользуйтесь инструкцией, прилагаемой к тестеру.
Таблица. Коды неисправностей системы контроля давления в шинах
|
Код |
Неисправность |
Возможное место неисправности |
|
С2111/11 |
Прервана передача данных передатчика "1D1" системы |
- Датчик давления в шине. - Приемник системы. - Электронный блок системы. |
|
С2112/12 |
Прервана передача данных передатчика "ID2" системы |
|
|
С2113/13 |
Прервана передача данных передатчика "ЮЗ" системы |
|
|
С2114/14 |
Прервана передача данных передатчика "ID4" системы |
|
|
С2115/15 |
Прервана передача данных передатчика "ID5" системы |
|
|
С2121/21 |
Нет сигнала от передатчика "ID1" системы |
- Датчик давления в шине. - Приемник системы. - Электронный блок системы. - Проводка и разъем. |
|
С2122/22 |
Нет сигнала от передатчика "ID2" системы |
|
|
С2123/23 |
Нет сигнала от передатчика "ЮЗ" системы |
|
|
С2124/24 |
Нет сигнала от передатчика "Ю4" системы |
|
|
С2125/25 |
Нет сигнала от передатчика "Ю5" системы |
|
|
С2126/26 |
Идентификационный номер передатчика системы не передан приемнику системы |
- Ошибка при регистрации. - Датчик давления в шине. - Приемник системы. - Электронный блок системы. - Проводка и разъем. |
|
С2141/41 |
Неисправность передатчика "ID1" системы |
- Датчик давления в шине. - Приемник системы. - Электронный блок системы. |
|
С2142/42 |
Неисправность передатчика "ID2" системы |
|
|
С2143/43 |
Неисправность передатчика "IDЗ" системы |
|
|
С2144/44 |
Неисправность передатчика "ID4" системы |
|
|
С2145/45 |
Неисправность передатчика "ID5" системы |
|
|
С2165/65 |
Высокая температура внутри шины "ID1" |
- Датчик давления в шине. - Приемник системы. - Электронный блок системы. |
|
С2166/66 |
Высокая температура внутри шины "ID2" |
|
|
С2167/67 |
Высокая температура внутри шины "IDЗ" |
|
|
С2168/68 |
Высокая температура внутри шины "ID4" |
|
|
С2169/69 |
Высокая температура внутри шины "ID5" |
|
|
С2171/71 |
Передатчик не зарегистрирован |
- Электронный блок системы. |
|
С2174/74 |
Неисправность сигнала датчика скорости автомобиля |
- Датчик скорости автомобиля и его цепь. - Электронный блок системы. - Комбинация приборов. - Датчик давления в шине. |
|
С2176/76 |
Неисправность приемника системы |
- Приемник системы. - Электронный блок системы. - Проводка и разъем. |
|
С2177/77 |
Инициализация выполнена не полностью |
- Приемник системы. - Электронный блок системы. - Проводка и разъем. - Датчик давления в шине. |
|
С2178/78 |
Неисправность системы питания |
- Аккумуляторная батарея. - Система загрузки. - Электронный блок системы. |
|
С2179/79 |
Прервана связь с электронным блоком управления системы контроля давления в шинах |
- Комбинация приборов. - Электронный блок системы. - Система связи CAN. |
|
С2181/81* |
Отсутствие сигнала от передатчика "ID1" системы |
- Приемник системы. - Электронный блок системы. - Проводка и разъем. - Датчик давления в шине. |
|
С2182/82* |
Отсутствие сигнала от передатчика "ID2" системы |
|
|
С2183/83* |
Отсутствие сигнала от передатчика "IDЗ" системы |
|
|
С2184/84* |
Отсутствие сигнала от передатчика "ID4" системы |
|
|
С2185/85* |
Отсутствие сигнала от передатчика "ID5" системы |
|
|
С2191/91* |
Ошибка сигнала датчика скорости автомобиля |
- Комбинация приборов (сигнал скорости). - Система связи CAN. - Электронный блок системы. |
Примечание: (*) - коды неисправностей в режиме тестирования.
