Toyota Tundra / Sequoia / Lexus LX-570. Ступица переднего колеса

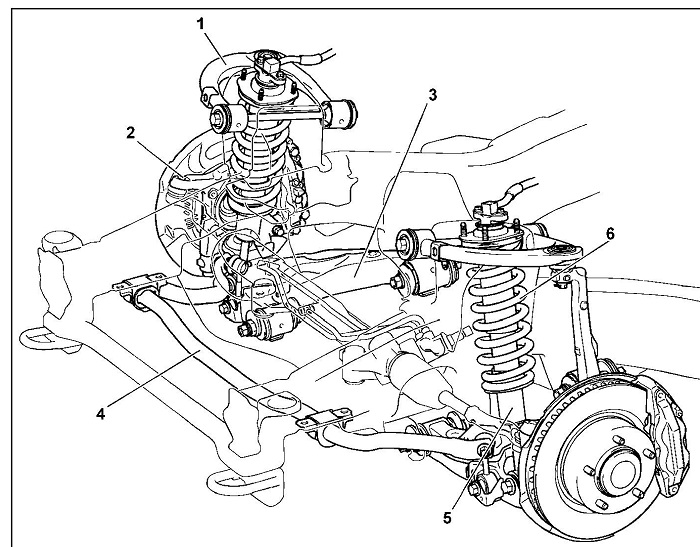

Общий вид передней подвески. 1 - верхний рычаг, 2 - поворотный кулак, 3 - нижний рычаг, 4 - стабилизатор поперечной устойчивости, 5 - стойка ~
передней подвески, 6 - пружина.

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- После установки измерьте разницу высоты положения осей и сигнал датчика частоты вращения колеса.

1. Снимите переднее колесо.

Момент затяжки:

Легкосплавные диски............131 Н-м

Стальные диски....................209 Н-м

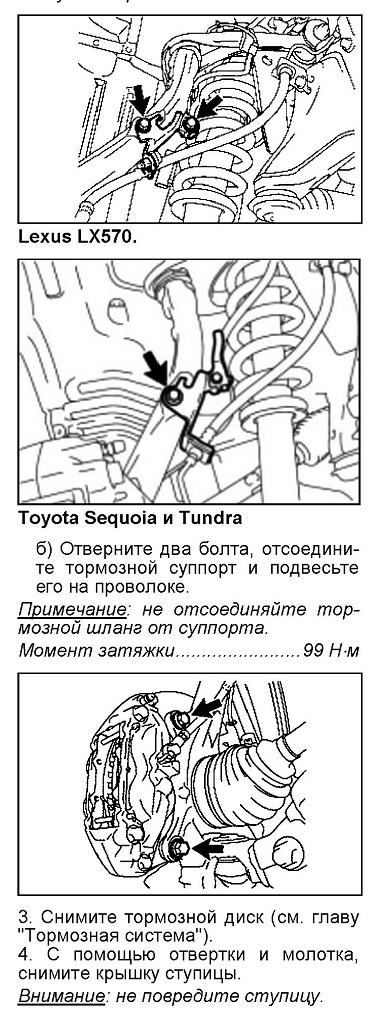

2. Отсоедините тормозной суппорт.

а) Отверните болт, гайку и отсоедините кронштейн крепления тормозной трубки от поворотного кулака. Момент затяжки:

Lexus LX-570:

Болт......................................31 Н-м

Гайка.....................................13 Н-м

Toyota Sequoia и Tundra..........29 Н-м

Если биение превышает максимальное значение, замените подшипник.

7. Снимите шплинт, стопорный колпачок контргайки и отверните гайку крепления приводного вала к ступице переднего колеса.

Примечание: затяжка гайки производится после установки тормозного суппорта в следующем порядке:

- Заверните гайку указанным моментом.

Момент затяжки.....................200 Н-м

- Ослабьте затяжку гайки.

- Окончательно заверните гайку.

Момент затяжки.....................340 Н-м

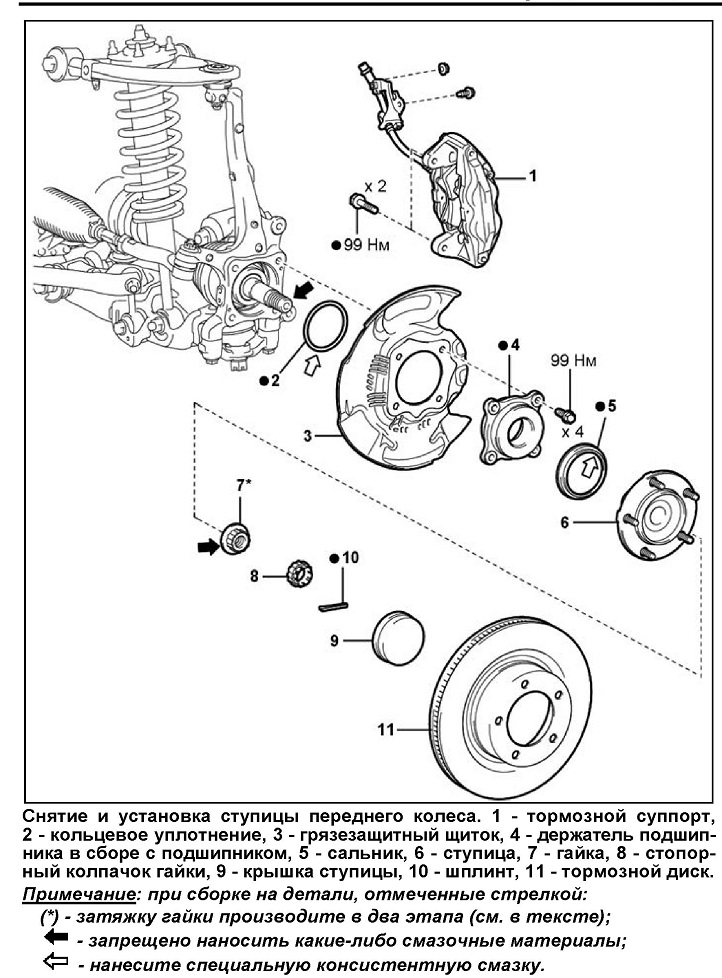

8. Снимите ступицу переднего колеса.

а) Отверните четыре болта крепления ступицы к поворотному кулаку. Момент затяжки.......................99 Н-м

б) С помощью съемника снимите ступицу переднего колеса в сборе с грязезащитным щитком.

в) Снимите кольцевое уплотнение. Примечание: во время установки на несите специальную консистентную смазку на новое кольцо.
