Toyota Tundra / Sequoia / Lexus LX-570. Снятие и установка переднего редуктора


Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

1. Слейте масло из картера редуктора (см. главу "Техническое обслуживание”).

2. Отсоедините передний карданный вал от переднего редуктора (см. главу "Карданный вал").

3. Снимите передние приводные валы (см. главу "Приводные валы и полуоси").

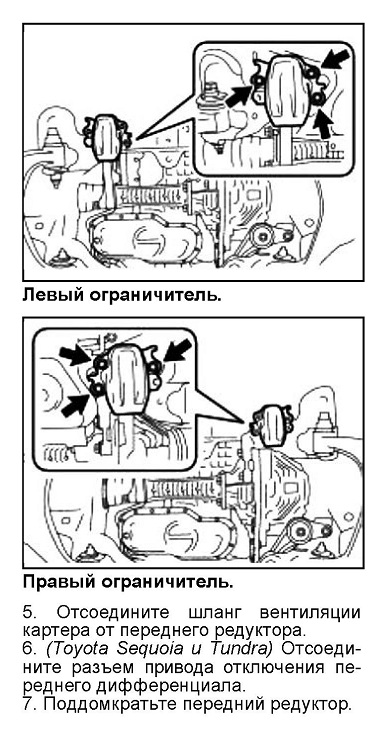

4. (Lexus 1X570) Отверните болты и

снимите ограничители хода подвески. Момент затяжки........................58 Н-м

8. Снимите передний редуктор в сборе.

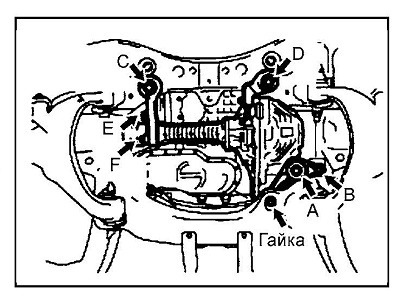

а) Отверните болты (А и В), гайку и снимите заднюю опору редуктора.

Момент затяжки.....................120 Н-м

б) Отверните болты (С и D).

Момент затяжки.....................120 Н-м

в) Медленно опуская домкрат, снимите передний редуктор.

г) Отверните болты (Е и F) и снимите переднюю опору редуктора.

Момент затяжки.....................100 Н-м

Примечание:

- Перед снятием переднего редуктора убедитесь, что от него отсоединены все разъемы, трубки и другие элементы. В противном случае эти элементы могут повредиться при снятии.

- Во время установки медленно поднимите редуктор, предварительно затяните все болты крепления, а затем проведите окончательную затяжку в порядке "А" -> "В" и гайка --> "С" и "D".

Привод отключения переднего дифференциала (только Toyota Sequoia и Tundra)

Снятие

1. Снимите нижний кожух защиты двигателя.

2. Отсоедините шланг от привода отключения переднего дифференциала.

3. Отсоедините разъем от привода отключения переднего дифференциала.

4. Отверните четыре болта и снимите привод отключения переднего дифференциала.

Установка

1. Удалите старую и нанесите новую прокладку на картер редуктора, как показано на рисунке.

Прокладка......................Toyota Genuine

Seal Packing 1281, Three Bond 1281 или эквивалентную

2. Подождите 10 минут после нанесения прокладки и установите привод отключения переднего дифференциала.

3. Нанесите клей герметик на 2-3 болта крепления привода.

Клей герметик..............Toyota Genuine

Adhesive 1324, Three Bond 1324 или эквивалентную

4. Затяните болты крепления привода

отключения переднего дифференциала. Момент затяжки.......................21 Н-м

5. Установите нижний кожух защиты двигателя.

6. Проверьте работу привода отключения переднего дифференциала.

7. Подсоедините шланг и разъем к приводу отключения переднего дифференциала.
