Lexus LX-570. Снятие и установка коробки передач AB60F

Lexus LX-570. Снятие и установка коробки передач AB60F

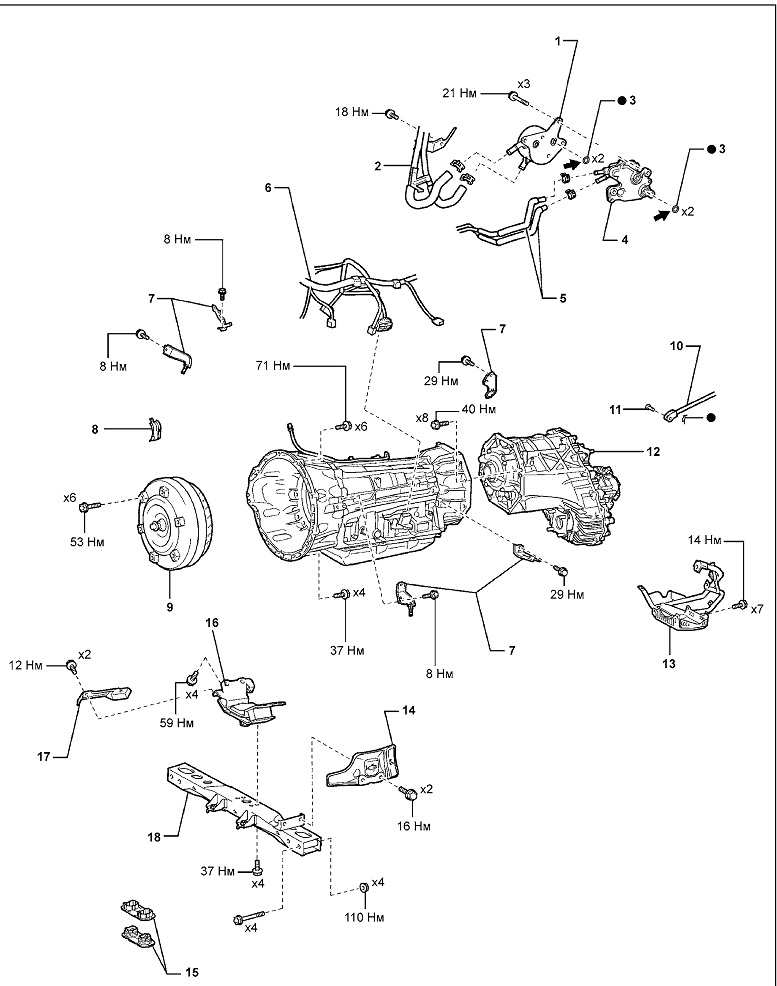

Коробка передач (Lexus LX-570). 1 - подогреватель рабочей жидкости коробки передач, 2 - шланги охлаждающей жидкости двигателя, 3 - уплотнительное кольцо, 4 - термистор, 5 - шланги рабочей жидкости АКПП (к радиатору АКПП), 6 - жгут проводов трансмиссии, 7 - держатель жгута проводов, 8 - крышка гидротрансформатора, 9 - гидротрансформатор, 10 - трос управления АКПП, 11 - штифт,12 - раздаточная коробка в сборе, 13 - опора раздаточной коробки, 14 - теплоизолятор карданного вала, 15 - заглушки, 16 - задняя опора двигателя, 17 - теплоизоля-тор опоры двигателя, 18 - поперечная балка.

Примечание:

- Установку проводите в порядке, обратном снятию.

- После установки проведите инициализацию коробки передач при помощи тестера, пользуясь инструкцией к нему.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите грязезащитные накладки.

а) Отверните по три болта и по два винта.

б) Отверните фиксатор, указанный на рисунке стрелкой, и снимите накладку елевой и правой стороны.

6. Слейте рабочую жидкость из коробки передач.

а) Отверните сливную пробку, снимите сальник и слейте рабочую жидкость в подходящую емкость.

б) Установите новую прокладку и затяните сливную пробку.

Момент затяжки.......................20 Н-м

Примечание: процедуру заливки рабочей жидкости см. в главе "Техническое обслуживание".

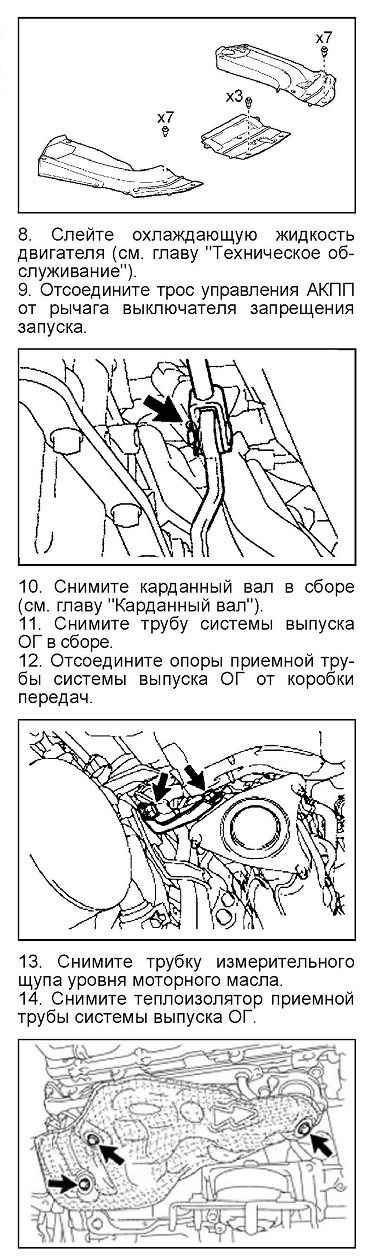

7. Снимите уплотнители моторного отсека.
