Toyota Tundra / Sequoia / Lexus LX-570. Проверка элементов электрической части системы управления АКПП AB60F

 Выключатель запрещения запуска двигателя

1. Отсоедините разъем выключателя запрещения запуска.

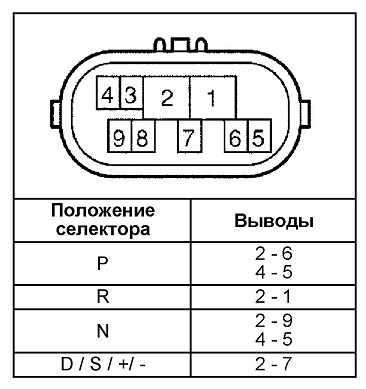

2. С помощью омметра проверьте проводимость между выводами выключателя, указанными в таблице, при различных положениях селектора.

3. Если проводимости между указанными выводами нет, то замените выключатель запрещения запуска.

4. Измерьте напряжение между выво-дом "2" разъема выключателя и массой при включенном зажигании. Номинальное напряжение.....11 -14 В

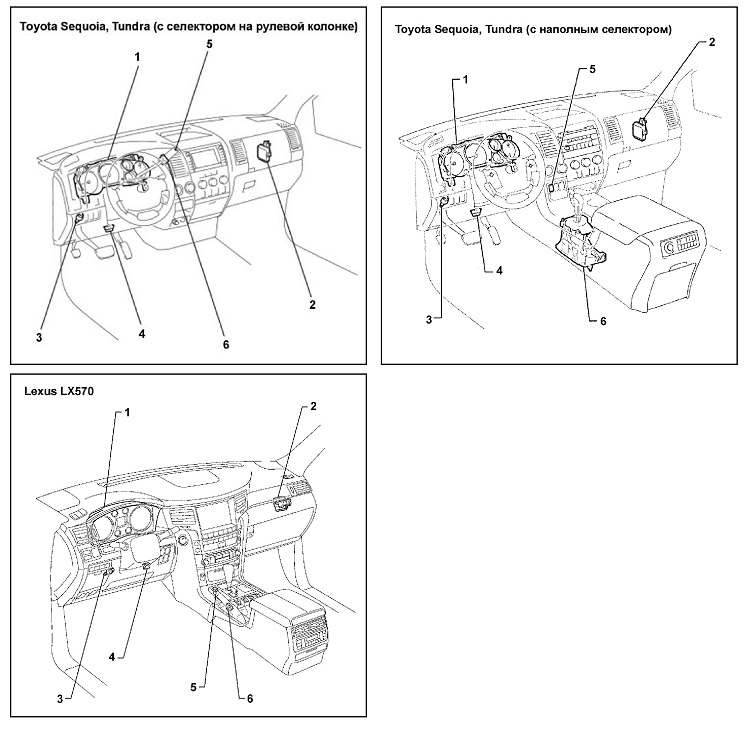

Расположение элементов системы управления коробкой передач. 1 - комбинация приборов, 2 - блок управления системой полного привода (4WD), 3 - выключатель стоп-сигналов, 4 - диагностический разъем DLC3,
5 - переключатель режимов работы коробки передач,
6 - датчик включения ручного режима работы коробки передач.
