Toyota Tundra / Sequoia / Lexus LX-570. Форсунки двигателя 3UR-FE (5,7 л)

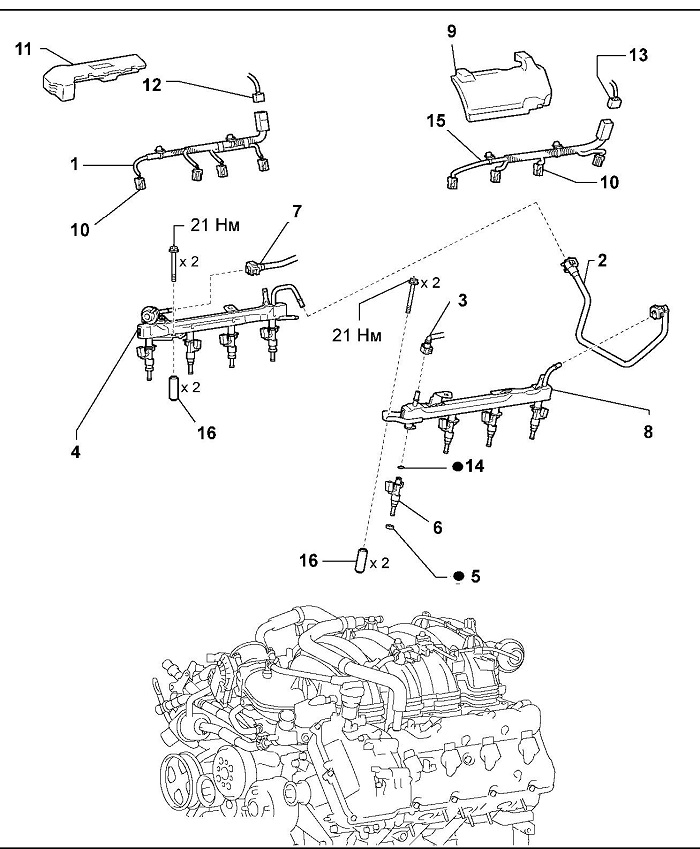

Снятие и установка форсунок. 1 - жгут №6 проводки двигателя, 2 - топливная трубка №1, 3 - топливный шланг №2, 4 - правый топливный коллектор, 5 - изолятор, 6 - форсунка, 7 - топливная трубка №2, 8 - левый топливный коллектор, 9 - защитный кожух №1, 10 - разъем форсунки, 11 - защитный кожух №3, 12 - разъем жгута №6 проводки, 13 - разъем жгута №7 проводки, 14 - кольцевое уплотнение, 15 - жгут №7 проводки двигателя, 16 - проставка.

Снятие

1. Снимите левую накладку моторного отсека.

2. Снимите правую накладку моторного отсека.

3. Снимите переднюю накладку моторного отсека.

4. Снимите декоративную крышку двигателя.

5. Сбросьте остаточное давление топлива.

Проверка

Проверьте сопротивление форсунки.

а) Отсоедините разъем форсунки.

б) Используя омметр, измерьте сопротивление обмотки форсунки.
Номинальное сопротивление
(при 20 °С)........................11,6- 12,40м

Установка

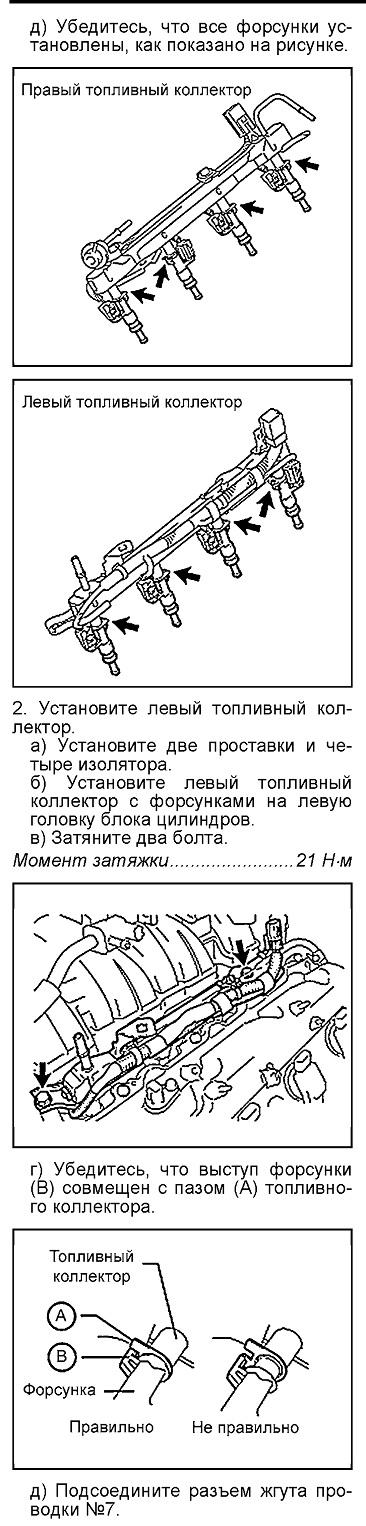

1. Установите форсунки.

а) Установите жгут проводки на топливный коллектор и подсоедините три зажима.

б) Нанесите немного топлива или веретенного масла на кольцевое уплотнение и установите его на форсунку.

в) Подсоедините разъем к форсунке.
