Toyota Tundra / Sequoia / Lexus LX-570. Топливный бак двигателя 3UR-FE (5,7 л)

Toyota Tundra / Sequoia / Lexus LX-570. Топливный бак двигателя 3UR-FE (5,7 л)

Топливный бак (Lexus). 1 - защита топливного бака, 2 - кронштейн топливного бака, 3 - штифт, 4 - трубка подачи топлива, 5 - трубка возврата топлива, б - топливный бак, 7 - прокладка, 8 - топливоприемник с топливным насосом и датчиком уровня топлива в сборе, 9 - соединитель топливной трубки, 10 - разъем, 11 - держатель, 12 - фиксатор, 13 - топливозаправочный шланг, 14 - топливозаправочная трубка в сборе, 15 - крышка топливозаправочной горловины, 16 - шланг продувки, 17 - трубка №2 продувки.

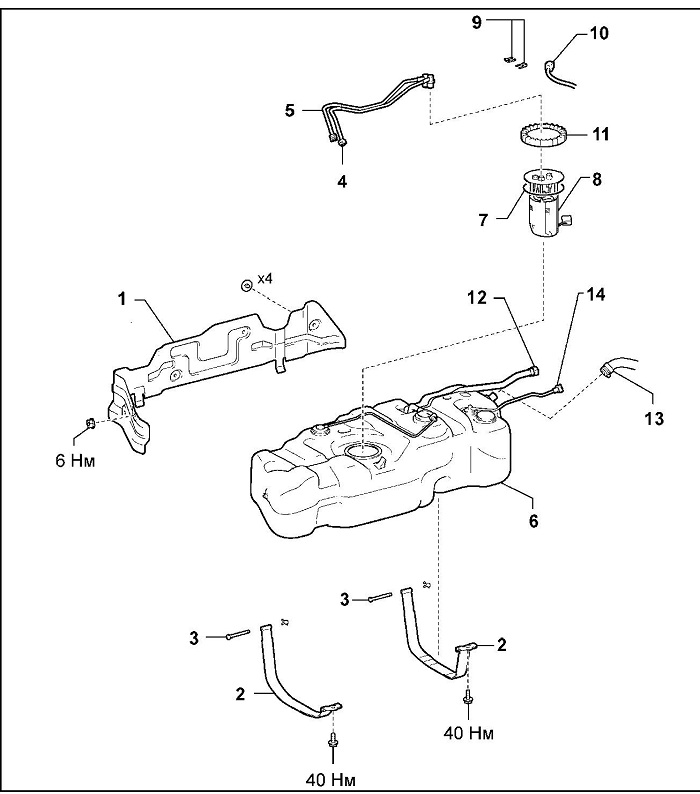

Топливный бак (Toyota). 1 - теплозащитный экран топливного бака, 2 - кронштейн топливного бака, 3 - штифт, 4 - трубка подачи топлива, 5 - трубка возврата топлива, 6 - топливный бак, 7 - прокладка, 8 - топливоприемник с топливным насосом и датчиком уровня топлива в сборе, 9 - соединитель топливной трубки, 10 - разъем, 11 - держатель, 12 - вентиляционный шланг, 13 - шланг топливозаливной горловины, 14 - трубка продувки.

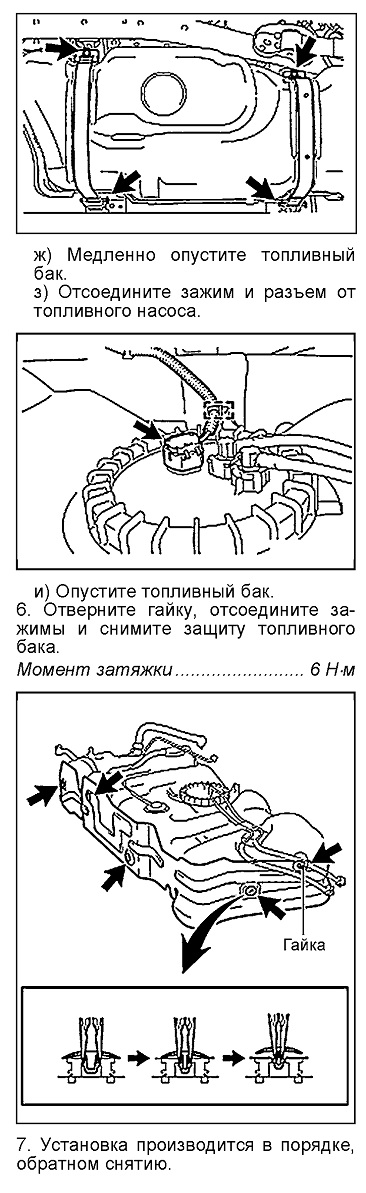

Снятие и установка (Lexus)

1. Сбросьте остаточное давление топлива.

2. Отсоедините провод от отрица-
тельной клеммы аккумуляторной батареи.

3. Снимите задние сиденья,

4. Снимите переднюю панель пола.

5. Снимите крышку сервисного отверстия.

а) Отверните два винта и снимите воздуховод.

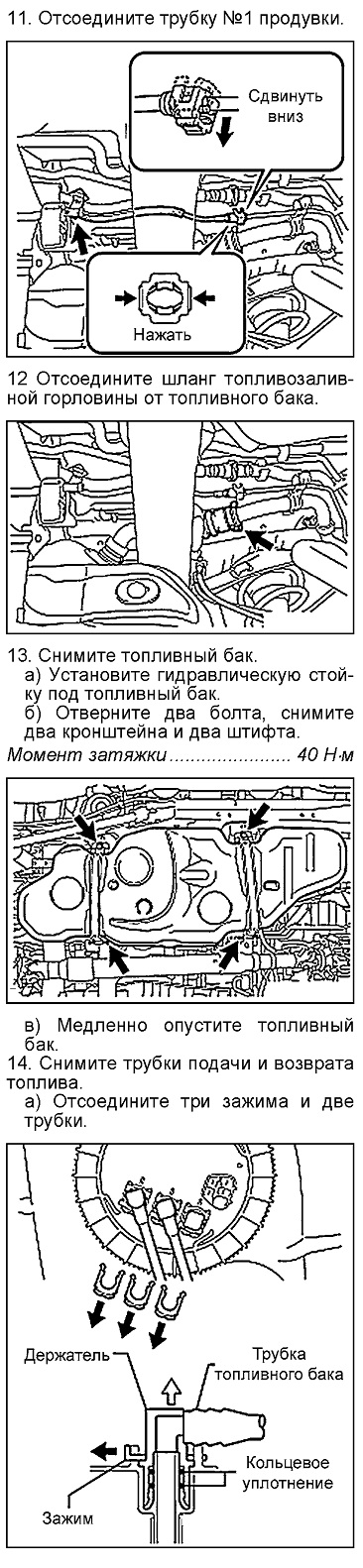

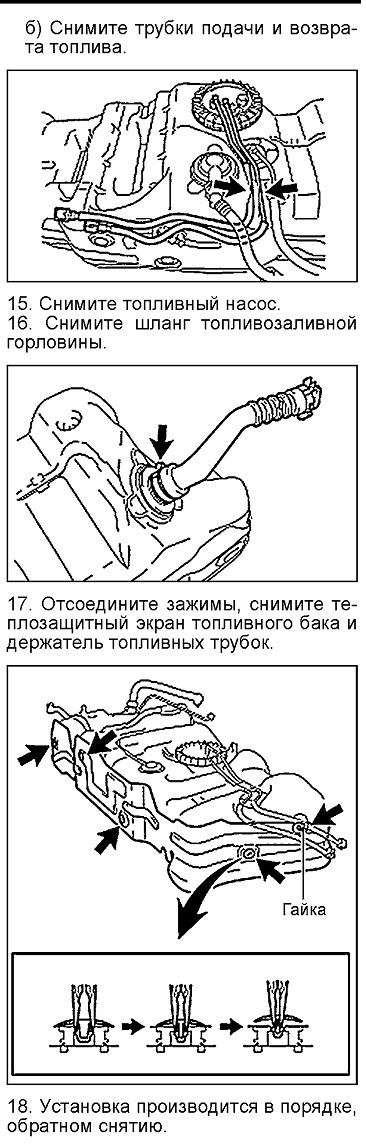

Снятие и установка (Toyota)

1. Сбросьте остаточное давление топлива.

2. Снимите крышку топливозаливной горловины.

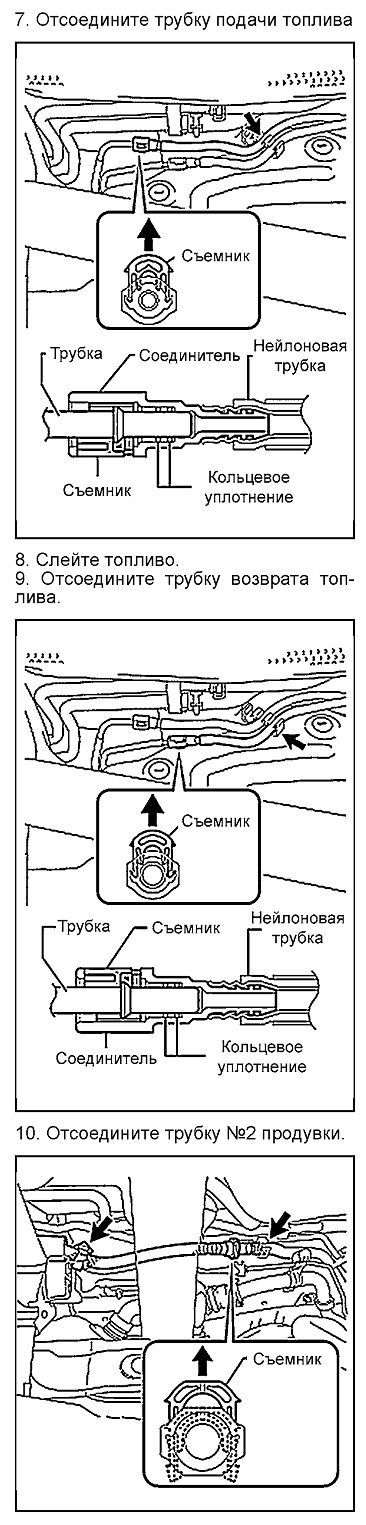

3. Отсоедините трубку подачи топлива
