Toyota Tundra / Sequoia / Lexus LX-570. Предохранители


Расположение

1. Для предотвращения повреждения электрической системы в результате короткого замыкания или перегрузки каждая отдельная электрическая цепь оснащена предохранителем. Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях.

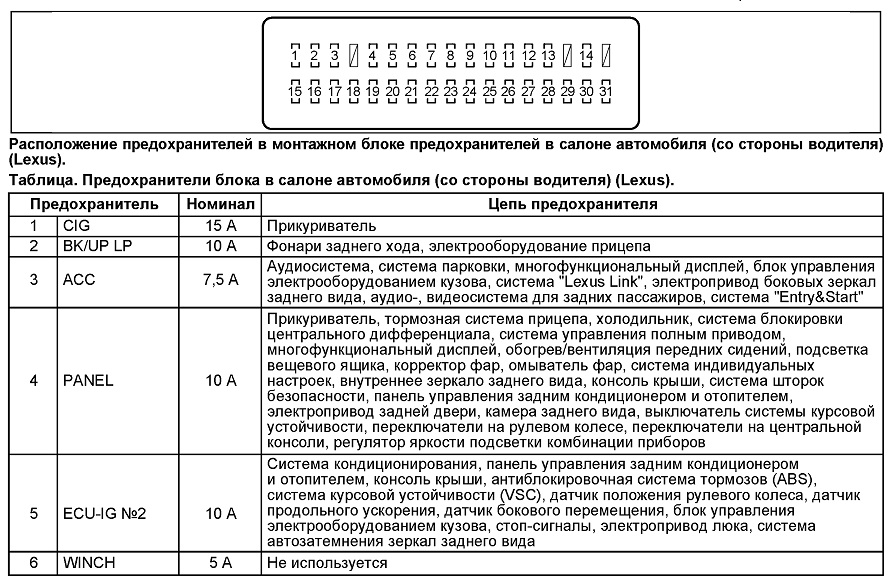

2. Монтажные блоки расположены в салоне и в моторном отсеке. Примечание: расположение предохранителей в различных вариантах комплектации может несколько отличаться от приведенного на рисунках.

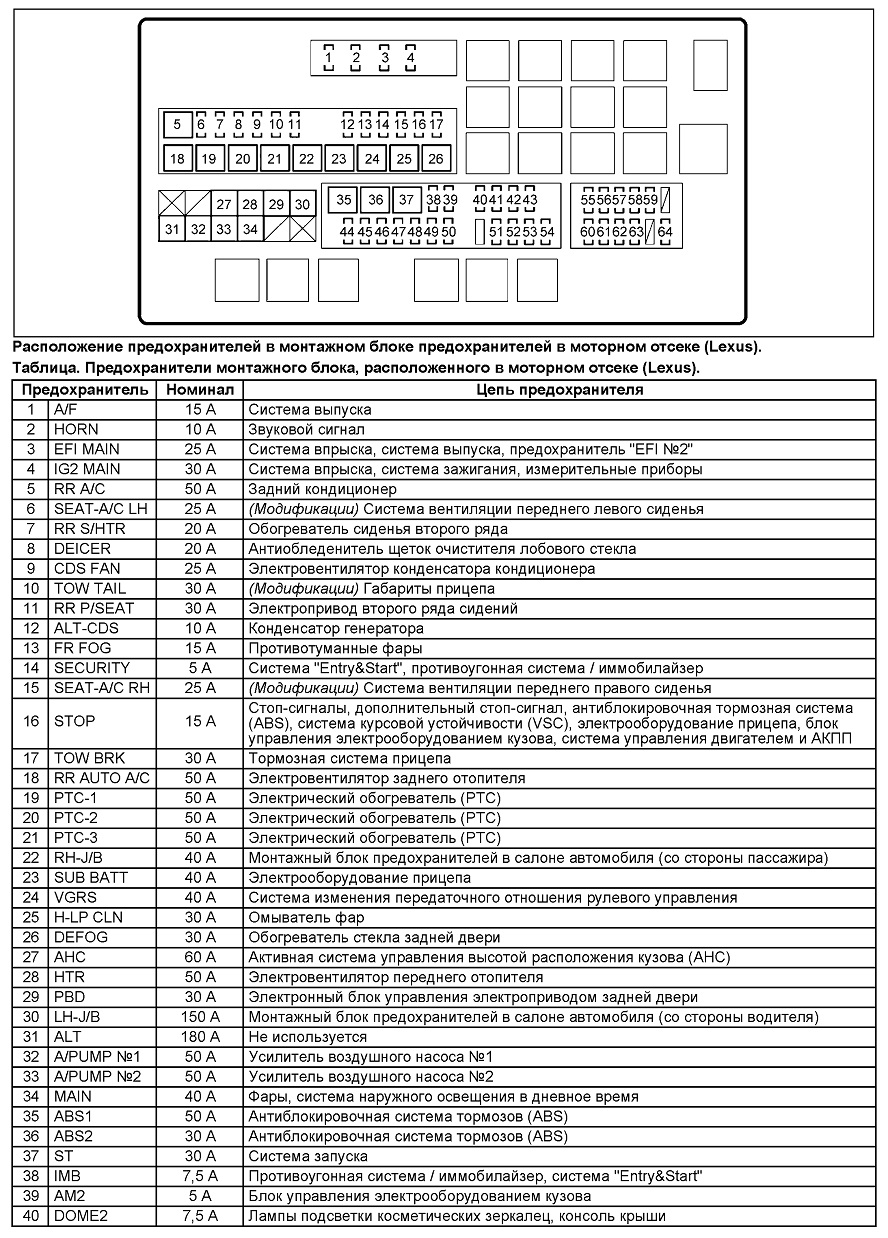

а) Моторный отсек: монтажный блок расположен в правой передней части моторного отсека около аккумуляторной батареи.

Замена предохранителя


1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить. Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.



Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару.

2. Замена предохранителя.

а) Перед заменой предохранителя обязательно выключите электрическую цепь и установите переключатель запуска двигателя в положение "OFF".

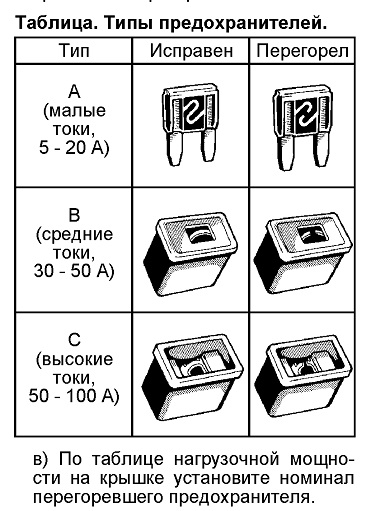

б) Снимите крышку с монтажного блока и определите, какой предохранитель перегорел.







Примечание: если Вы не уверены в том, перегорел ли рассматриваемый предохранитель или нет, то замените для контроля подозрительный предохранитель другим предохранителем, в исправности которого Вы уверены.

г) В монтажных блоках в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.

д) С помощью специального съемника вытяните предохранитель из блока в прямом направлении на себя.

Примечание: если электрическая

цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.


е) Надежно вставьте в зажим новый предохранитель с такой же характеристикой (номиналом).

Внимание:

- Устанавливайте предохранитель только с номинальной силой тока в амперах, указанной на крышке монтажного блока.

- Не используйте предохранитель с более высоким номиналом тока или какие-либо другие предметы ("жучки"), такие как проволока, фольга и т.п., вместо сгоревшего

предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.

- Если нет запасного предохранителя, то в критических ситуациях можно вынуть предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля, и использовать их, если их номинал совпадает с необходимым.

- Если у Вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

- Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.

Примечание: рекомендуется хранить в автомобиле комплект запасных предохранителей.

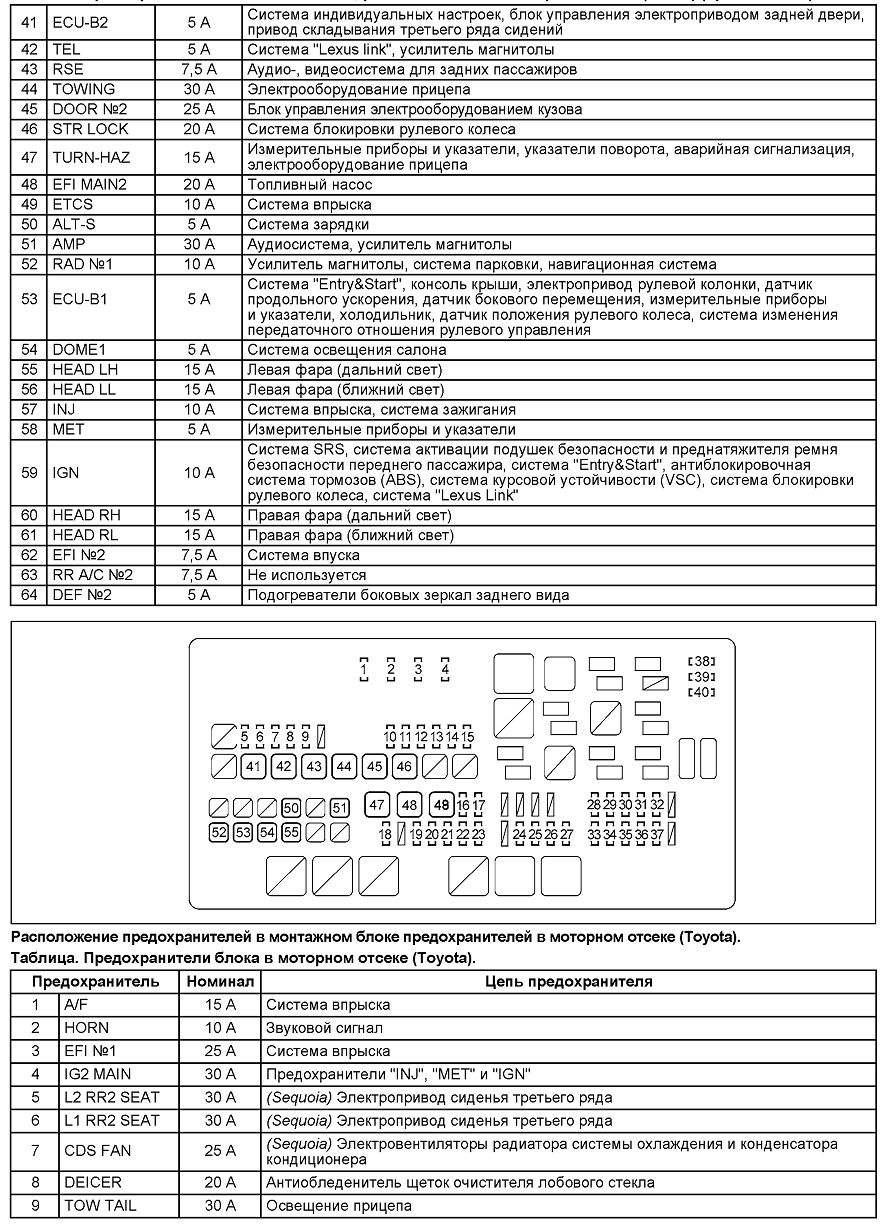

Нагрузочная мощность предохранителей

На крышке блока предохранителей указаны наименования электрических цепей и характеристики предохранителей и плавких вставок.

Примечание:

- Расположение и, возможно, номинал предохранителей в различных вариантах комплектации может немного отличаться от приведенного на рисунках.

- В главе "Электрооборудование кузова" показаны также возможные места расположения блоков реле и предохранителей в салоне автомобиля и в моторном отсеке.




















10

R2 RR2 SEAT

30 A

(Sequoia) Электропривод сиденья третьего ряда

11

R1 RR2SEAT

30 A

(Sequoia) Электропривод сиденья третьего ряда

12

POWER №4

25 A

Электропривод стеклоподъемников

13

FOG

15 A

Противотуманные фары

14

STOP

15 A

Стоп-сигналы, дополнительный стоп-сигнал, система VSC, система ABS, система блокировки селектора АКПП, система впрыска, преобразователь напряжения (прицеп)

15

TOW BRK

30 A

Тормозная система прицепа

16

IMB

7,5 A

Иммобилайзер

17

AM2

7,5 A

Система запуска

18

TOWING

30 A

Преобразователь напряжения (прицеп)

19

ALT-S

5 A

Система зарядки

20

TURN-HAZ

15 A

Указатели поворота, аварийная сигнализация, преобразователь напряжения (прицеп)

21

F/PMP

15 A

Не используется

22

ETCS

10 A

Система впрыска, система управления дроссельной заслонкой

23

MET-B

5 A

Измерительные приборы и указатели комбинации приборов

24

AMP

30 A

Магнитола, аудио-, видеосистема для задних пассажиров, камера заднего вида

25

RAD №1

15 A

Магнитола, аудио-, видеосистема для задних пассажиров, камера заднего вида

26

ECU-B1

7,5 A

Система впрыска, система автозатемнения внутреннего зеркала заднего вида, разъемы для подключения дополнительного оборудования, электропривод сиденья водителя, электропривод рулевой колонки, электропривод задней двери

27

DOME

7,5 A

Освещение салона, электропривод задней двери, электропривод сиденья третьего ряда

28

HEAD LH

15 A

Левая фара (дальний свет)

29

HEAD LL

15 A

Левая фара (ближний свет)

30

INJ

10 A

Система впрыска, система зажигания

31

MET

7,5 A

Измерительные приборы и указатели комбинации приборов

32

IGN

10 A

Система SRS, система впрыска, иммобилайзер, система поддержания скорости

33

HEAD RH

15 A

Правая фара (дальний свет)

34

HEAD RL

15 A

Правая фара (ближний свет)

35

EFI №2

10 A

Система впрыска, насос обнаружения утечек в системе улавливания паров топлива

36

DEF I/UP

5 A

Не используется

37

AIR SUS №2

7,5 A

(Sequoia) Пневмоподвеска

38

SPARE

5 A

Запасной

39

SPARE

15 A

Запасной

40

SPARE

30 A

Запасной

41

AIR SUS

50 A

(Sequoia) Пневмоподвеска

42

PBD

30 A

(Sequoia) Электропривод задней двери

43

RR HTR

40 A

(Sequoia) Задний кондиционер

44

H-LP CLN

30 A

(Sequoia) Омыватель фар

45

DEFOG

40 A

Обогреватель стекла задней двери

46

SUB ВАТТ

40 A

Электрооборудование прицепа

47

ABS1

50 A

Система ABS

48

ABS2

40 A

Система ABS

49

ST

30 A

Система запуска

50

HTR

50 A

Передний кондиционер

51

LH-J/B

150 A

Монтажный блок предохранителей в салоне

52

ALT

180 A

Предохранители "LH-J/B", "HTR", "SUB ВАТТ", "TOW", "BRK", "STOP", "FOG", "TOW TAIL", "DEICER"

53

A/PUMP №1

50 A

Система впрыска

54

A/PUMP №2

50 A

Система впрыска

55

MAIN

40 A

Предохранители "HEAD LL", "HEAD RL", "HEAD LH", "HEAD RH"
