Toyota Hilux. Снятие и установка компрессора кондиционера
Компрессор кондиционера (модели с дизельными
двигателями). 1 - шланг отвода хладагента от компрессора, 2 - шланг
подвода хладагента к компрессору, 3 - уплотнительное кольцо, 4 - ремень
привода навесных агрегатов, 5 - компрессор в сборе, 6 - электромагнитная
муфта, 7 - регулировочные шайбы, 8 - стопорное кольцо, 9 - кронштейн.
Примечание: при установке на детали, указанные стрелками, нанесите
компрессорное масло ND-OIL 8.
Снятие
1. Удалите хладагент из системы. Примечание: после установки деталей
вакуумируйте и зарядите систему хладагентом.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и
выждите не менее 90 секунд.
3. (Модели с дизельными двигателями) Снимите воздушный фильтр в сборе.
4. Снимите ремень привода навесных агрегатов (см. главу Техническое
обслуживание").
5. Отверните болты и отсоедините шланги системы кондиционирования от
компрессора. Снимите уплотнительные кольца с шлангов Внимание: после
отсоединения трубок во избежание загрязнения системы немедленно
установите заглушки на шланги.

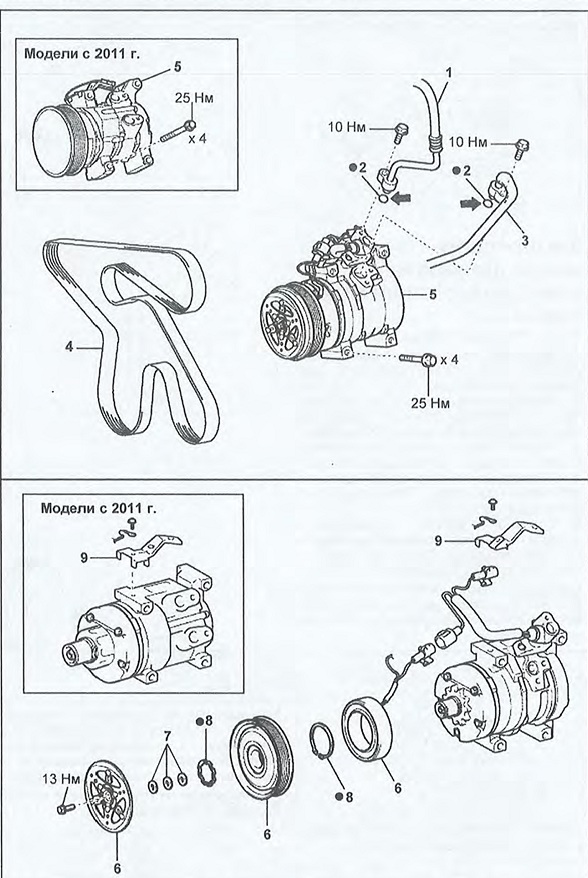

Компрессор кондиционера и электромагнитная муфта
(модели с бензиновыми двигателями). 1 - шланг отвода хладагента от
компрессора, 2 - уплотнительное кольцо, 3 - шланг подвода хладагента к
компрессору, 4 - ремень привода навесных агрегатов, 5 - компрессор в
сборе, 6 - электромагнитная муфта, 7 - регулировочные шайбы, 8 -
стопорное кольцо, 9 - кронштейн.
Примечание: при установке на детали, указанные стрелками, нанесите
компрессорное масло ND-OIL 8.
Установка
Установка производится в порядке, обратном снятию,
с учетом следующего:
1. Если устанавливается новый компрессор, то для сохранения масляного
баланса в системе из него необходимо слить некоторое количество
компрессорного масла:
Измерьте количество масла [X мл], находившегося в снятом компрессоре.
- Слейте из нового компрессора количество масла [Y мл], рассчитанное по
указанной ниже формуле, и затем установите новый компрессор на место.
Модели с бензиновыми двигателями.... 180-195 мл-Хмл=У мл Модели с
дизельными двигателями.... 80 - 95 мл - X мл=У мл Примечание: [Y мл]
обозначает количество масла, оставшегося в трубопроводах, конденсаторе,
испарителе, шлангах и т.д.
2. При затяжке болтов крепления ком-
прессора соблюдайте последовательность. приведенную на рисунке. Момент
затяжки.......................25 Н м
