Toyota Hilux. Сборка рулевого механизма

1. Установите тефлоновое кольцо и кольцевое уплотнение на рейку рулевого механизма.

а) Нанесите на новое кольцевое уплотнение рабочую жидкость гидроусилителя рулевого управления.

б) Установите кольцевое уплотнение на рейку рулевого механизма.

в) Проверните новое тефлоновое кольцо пальцами, как показано на рисунке.


г) Нанесите на тефлоновое кольцо рабочую жидкость гидроусилителя рулевого управления.

д) Установите тефлоновое кольцо в канавку рейки рулевого механизма.

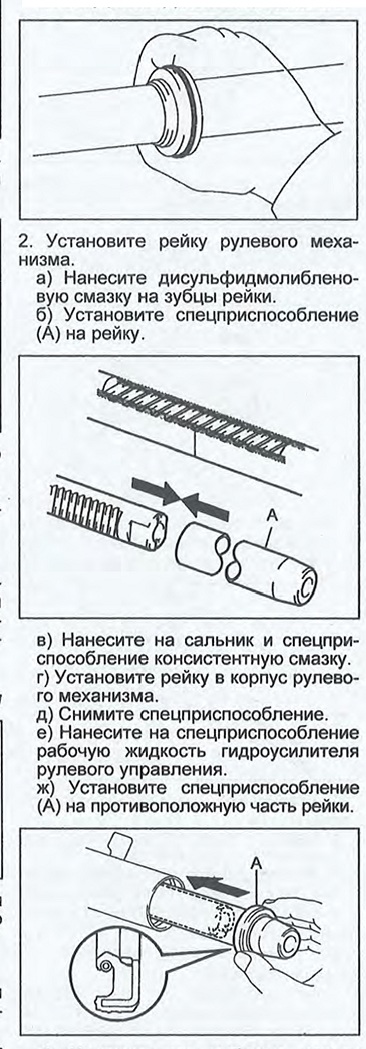

з) Нанесите на рабочую кромку сальника рабочую жидкость гидроусилителя рулевого управления.

и) С помощью спецприспособления установите сальник на рейку.

Примечание:

- Устанавливайте сальник ровно.

- Убедитесь, что сальник устанавливается правильной стороной.

- Не повредите сальник.

к) Снимите спецприспособление.

3. Установите цилиндр и ограничитель.

а) Нанесите клей-герметик на ограничитель.

Клей-герметик......THREE BOND 1344

или аналогичный

б) С помощью деревянного бруска и молотка плотно установите цилиндр и ограничитель.


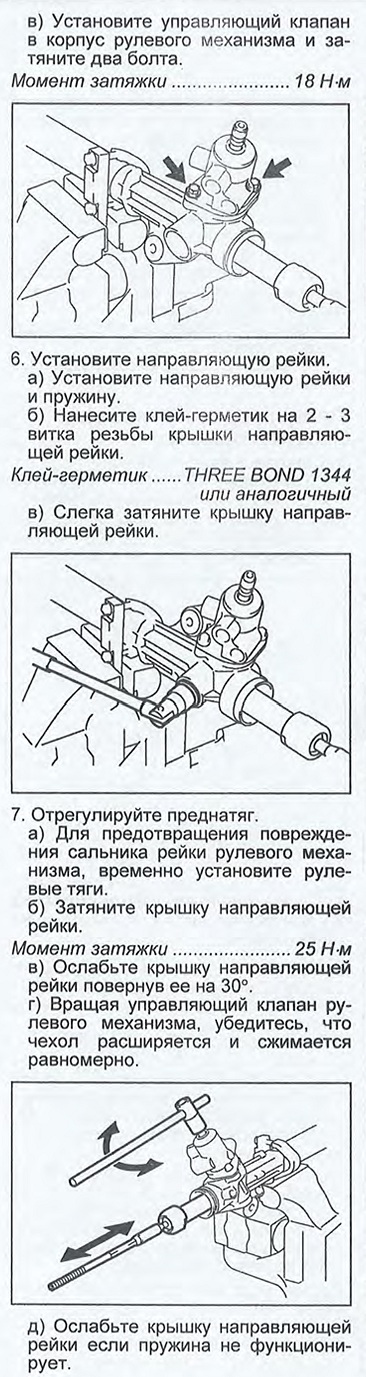

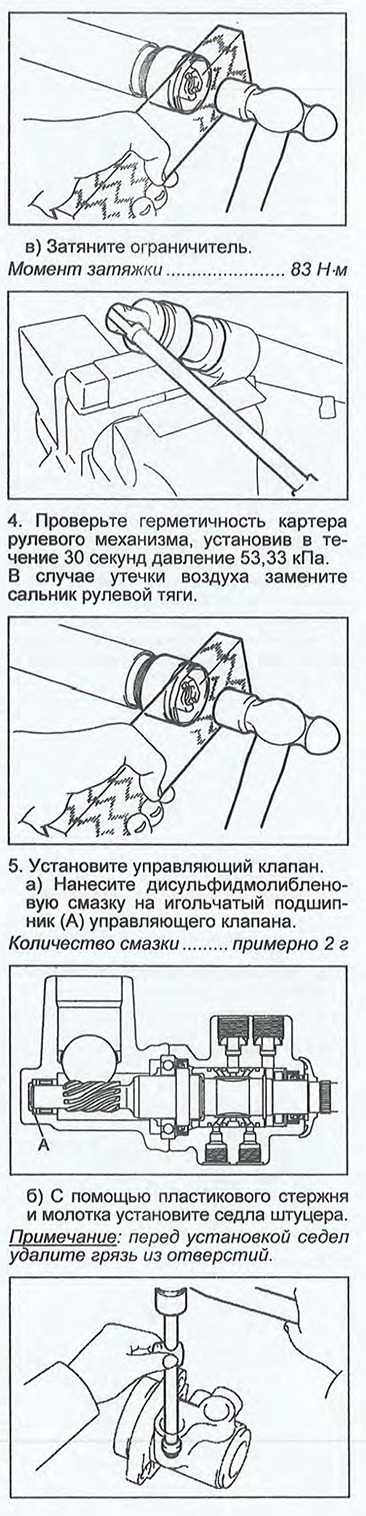

12. Установите нагнетательные трубки.

а) Нанесите рабочую жидкость усилителя рулевого управления на новые кольцевые уплотнения нагнетательных трубок.

б) Установите кольцевые уплотнение на трубки.

в) Подсоедините трубки к корпусу управляющего клапана и затяните гайки.

Момент затяжки.......................13 Н м

г) Подсоедините правую нагнетательную трубку к корпусу рулевого механизма и затяните гайку.

Момент затяжки.......................13 Н м

д) Подсоедините левую нагнетательную трубку к корпусу рулевого механизма и затяните перепускной болт.

Момент затяжки.......................29 Н м

13. Установите наконечник рулевой тяги.

а) Наверните стопорную гайку и наконечник на рулевую тягу.

б) Совместите метки, нанесенные ранее и затяните стопорную гайку.

Момент затяжки.......................56 Н м
